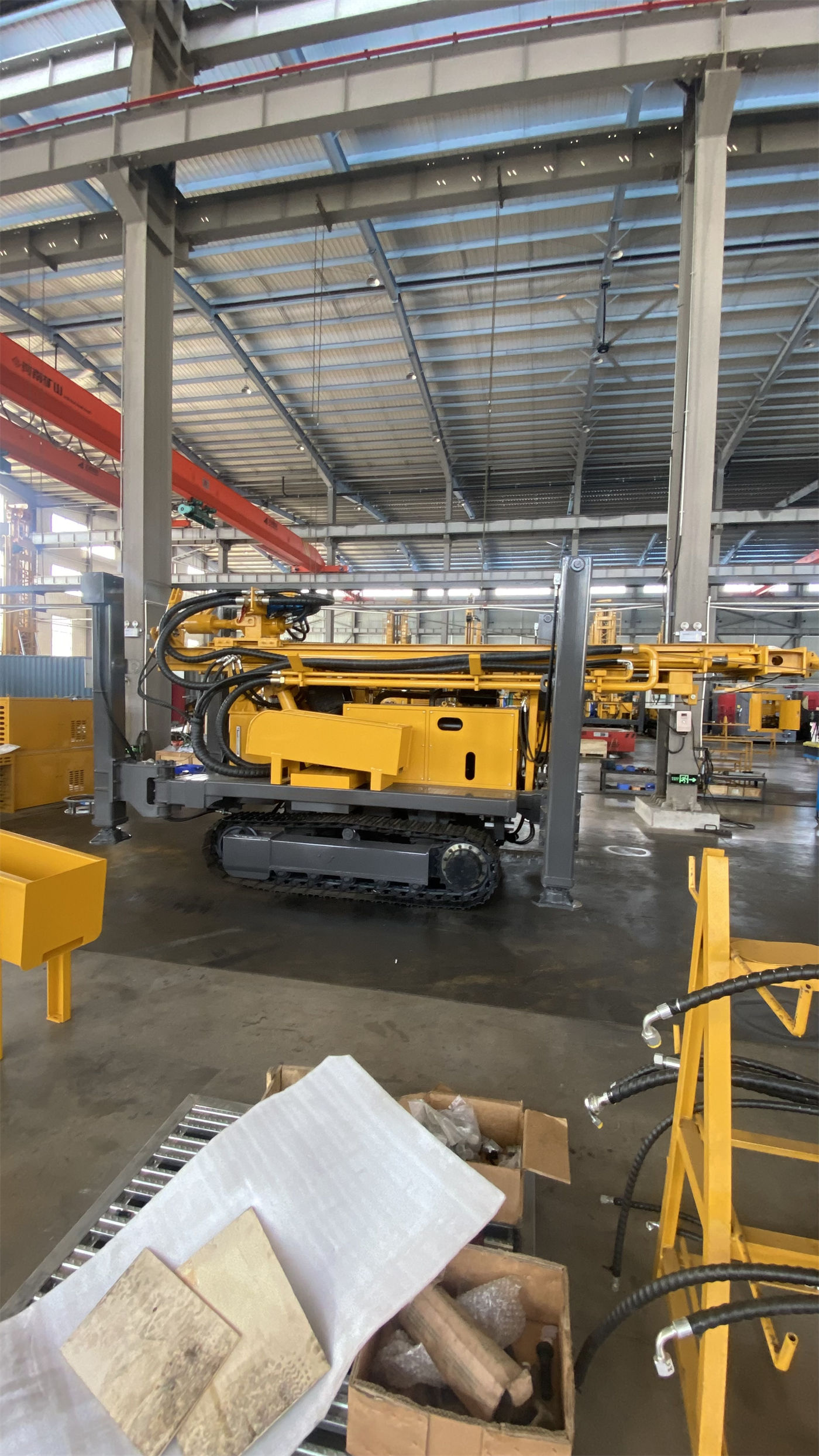

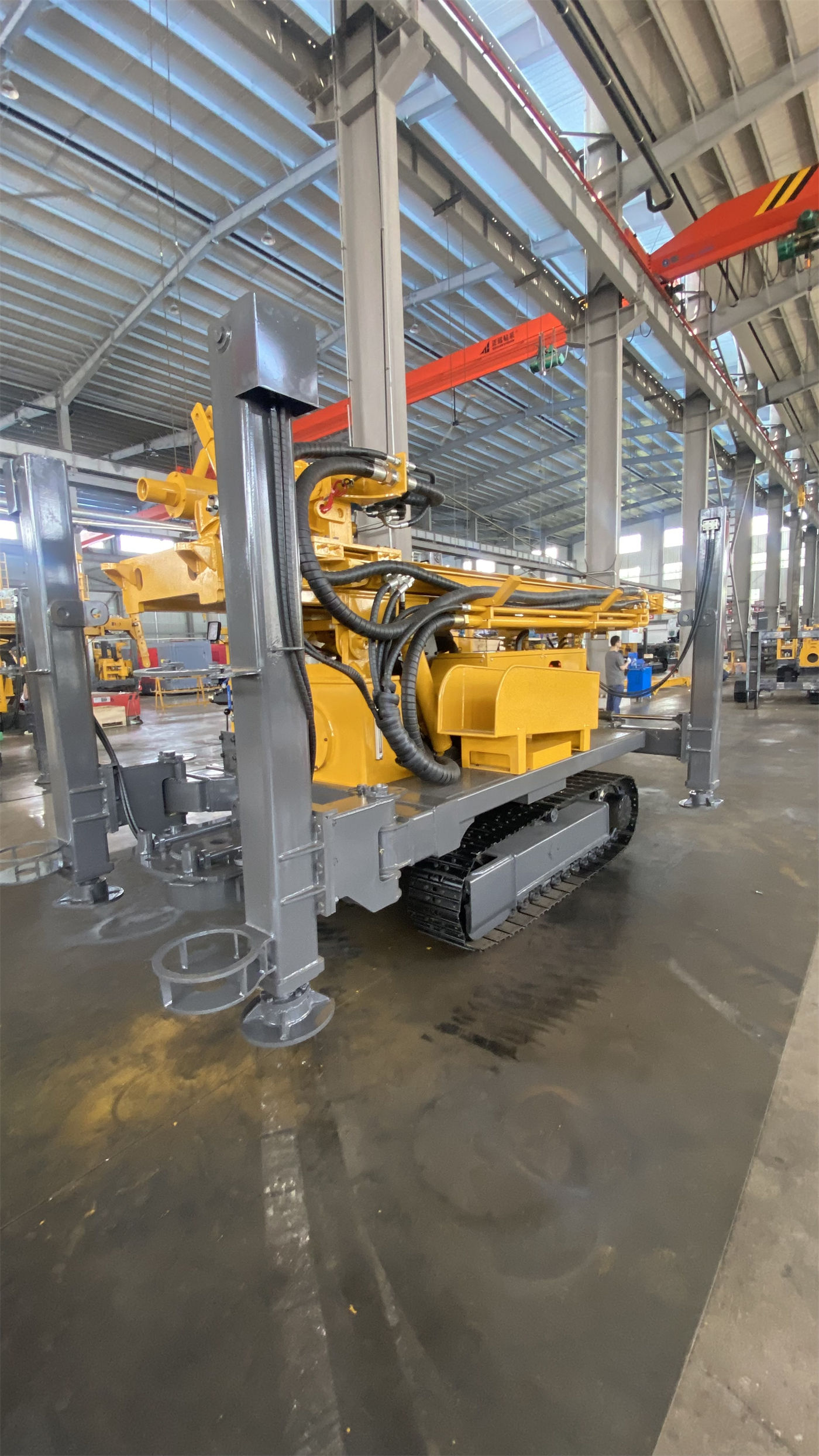

Dans la documentation publique du WR600S, le système de rotation est indiqué comme suit : « couple maximal 12000/6000 N·m, correspondant à une vitesse maximale de 90/180 tr/min ». Les deux lignes de valeurs étant côte à côte, la lecture la plus simple consiste à les considérer comme une boîte de vitesses à deux rapports : pour aller vite, on passe en vitesse haute ; pour avoir de la puissance, on passe en vitesse basse. Cependant, ces chiffres ne décrivent pas une sensation de conduite, mais la sortie de rotation dans différents états de résistance dans le trou. Les interpréter comme des rapports de vitesse ferait ignorer les véritables critères de choix lors de l'exécution réelle — le diamètre du trou, la nature de la roche et l'état d'évacuation des débris.
Replaçons d'abord les deux valeurs dans le même document
Le texte original de la documentation WR600S sur ce site indique : couple maximal du système de rotation 12000/6000 N·m, correspondant à une vitesse maximale de 90/180 tr/min. Le même document mentionne également une profondeur de forage maximale de 600 m, un diamètre de forage de 105–400 mm, une force de levage de 35 T, une pression axiale de 6 T, ainsi qu'un diamètre de tige recommandé de 89/102 mm et une longueur de tige de 6 m. Ces valeurs forment une chaîne de référence : plus le trou est profond, plus le diamètre est grand, plus la roche est dure, plus le poids du train de tiges et le frottement de la paroi augmentent, et plus le couple de sortie du système de rotation doit être élevé.
La documentation donne une indication directe sur l'utilisation : « L'exécution réelle doit être ajustée dynamiquement en fonction du trépan, du marteau fond de trou, de l'évacuation des débris et de la charge de rotation. » Cette phrase souligne déjà que le critère de commutation entre les deux valeurs de couple se situe dans le trou, et non sur le pupitre de commande.

À quel type de section de trou correspond le couple élevé à basse vitesse
Selon la documentation, « les sections de trou à grand diamètre, en roche dure et à frottement élevé sont plus adaptées à l'état de couple élevé à basse vitesse ». Examinons ces trois conditions séparément :
- Grand diamètre — dans la plage de 105–400 mm, plus le diamètre est grand, plus la surface de contact au fond du trou et le volume d'évacuation des débris augmentent, ce qui accroît la résistance à la rotation.
- Roche dure — la documentation précise qu'un marteau fond de trou à moyenne ou haute pression peut être associé pour pénétrer dans une roche dure assez compacte ; la résistance du trépan dans les sections de roche dure se reflète directement dans la charge de rotation.
- Sections à frottement élevé — dans les trous profonds, le poids propre de la tige, le frottement de la paroi et les rétrécissements locaux augmentent la résistance à la rotation.
Le point commun de ces trois conditions est que la résistance provient de l'intérieur du trou et peut changer d'une section à l'autre ; il ne s'agit pas d'un rapport fixe une fois sélectionné.
Conditions de section de trou pour le rapport de vitesse plus élevé
Pour l'autre direction, la documentation ne donne qu'une phrase : « Lorsque la résistance est faible ou que la charge de l'outil de forage est légère, on peut choisir une vitesse plus élevée. » La documentation n'énumère pas les sections de trou qui entrent dans cette catégorie. Selon la description des formations dans le même document, après être entré dans la roche altérée, « la pénétration est souvent rapide », et dans les formations alternant dur et tendre, « le couple de rotation et la résistance à l'avancement changent fréquemment ». Ces formulations indiquent seulement l'existence de sections à faible résistance, et ne permettent pas de conclure qu'un type de formation donné est adapté à la vitesse élevée sur toute sa longueur.

Dans un même puits, les deux rapports de couple correspondent à différentes sections de trou
Un forage de 600 m traverse généralement plus d'une formation. Les cas listés dans la documentation incluent la roche altérée et les formations alternant dur et tendre, les couches de terre et de gravier, les zones de fracture, les aquifères et les sections à fort jaillissement d'eau. Ces sections de trou imposent des exigences différentes au système de rotation. Selon la mention « ajustement dynamique » dans la documentation, le rapport de couple suit l'état de résistance dans le trou, et non une répartition fixe par phase de forage.
| Caractéristiques de la section | Formulation correspondante dans la documentation | Orientation de référence du rapport de couple |
|---|---|---|
| Grand diamètre, roche dure assez compacte | « plus adapté à l'état de couple élevé à basse vitesse » | Côté 12000 N·m |
| Faible résistance, charge d'outil légère | « on peut choisir une vitesse plus élevée » | Côté 6000 N·m |
| Alternance dur/tendre, zone de fracture | « le couple de rotation et la résistance à l'avancement changent fréquemment » | Ajustement selon l'état dans le trou |
Ce tableau est une classification basée sur le texte original de la documentation, et non un calendrier de commutation directement applicable. Les points de commutation réels doivent encore être déterminés en fonction des relevés sur site de l'évacuation des débris, du couple et de la pression d'air.

Ce que les deux valeurs de couple ne peuvent pas définir en elles-mêmes
12000 N·m et 6000 N·m sont les limites supérieures de sortie du système de rotation ; elles ne peuvent pas répondre seules aux questions suivantes :
- Quel rapport utiliser pour un diamètre donné — la documentation indique seulement que « les grands diamètres » sont plus adaptés au couple élevé à basse vitesse, sans donner de seuil en millimètres.
- Quel rapport utiliser pour un type de roche donné — la documentation indique que la roche dure nécessite un couple élevé à basse vitesse, mais sans annotation par type de lithologie.
- Quand commuter entre les deux rapports — la documentation parle d'« ajustement dynamique » ; le moment de la commutation relève du jugement sur site.
- Comment coordonner le couple et le débit du compresseur d'air — la documentation mentionne une pression de travail de 1,2–3,5 MPa et une consommation d'air de 16–55 m³/min, qui relèvent de deux ensembles de paramètres distincts du couple de rotation, sans relation de couplage donnée.
Points de dépassement fréquents lors de la lecture de ces valeurs
Lire 12000/6000 N·m comme deux rapports commutables à tout moment ne pose pas problème parce qu'on se trompe sur les chiffres, mais parce qu'on déplace le critère de choix de l'intérieur du trou vers les habitudes de conduite. Dans la documentation, aux côtés du couple, on trouve également une force de levage de 35 T, une pression axiale de 6 T, une levée rapide de 33 m/min, une avance rapide de 55 m/min ; ces paramètres correspondent chacun à des opérations différentes. Les comprendre séparément est plus proche de la rédaction de la documentation que de fusionner plusieurs valeurs en un « niveau de capacité ». Déterminer sur quel rapport un projet spécifique doit se verrouiller et où fixer le point de commutation relève de questions à confirmer séparément en fonction des conditions sur site.
