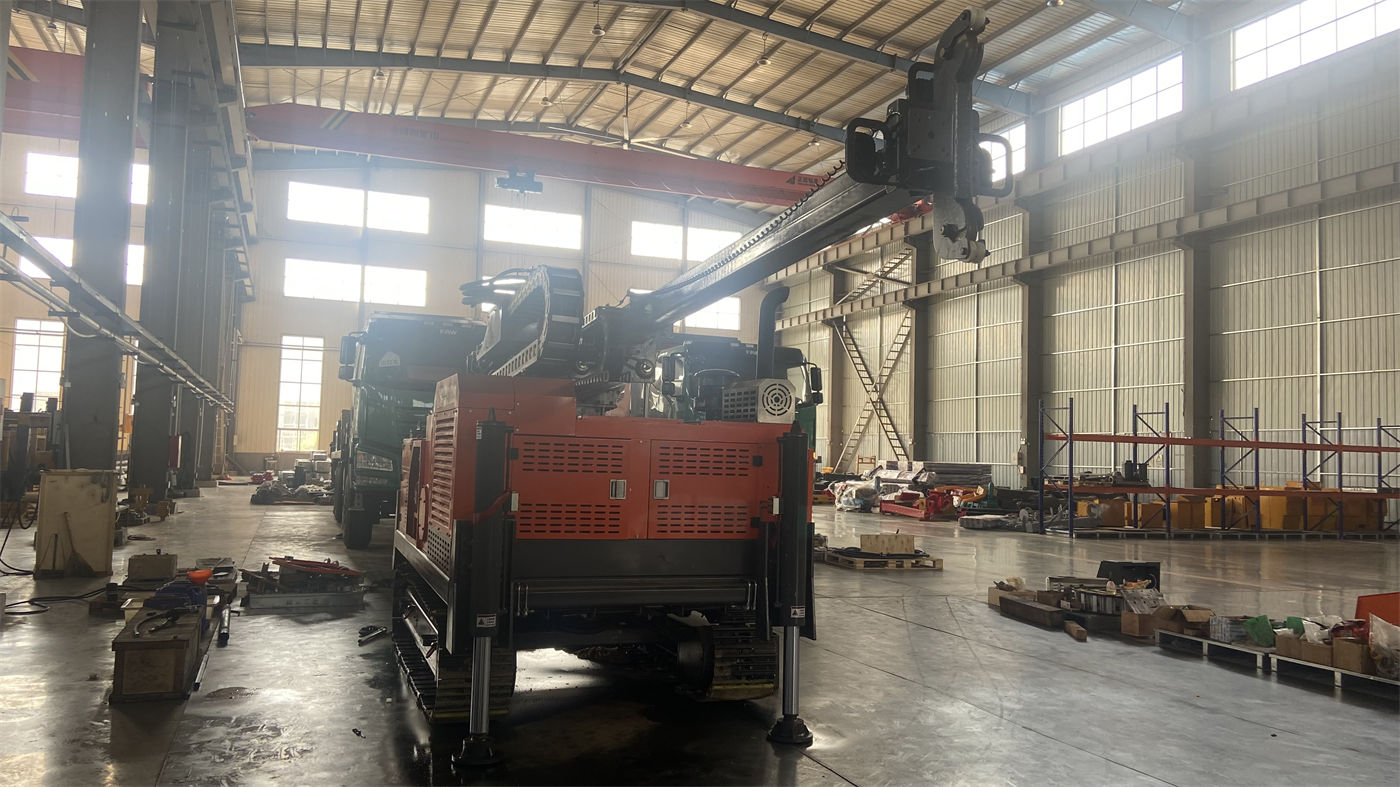

La fiche publique du WR750S présente simultanément plusieurs groupes de valeurs : profondeur de forage maximale 750 m, diamètre de forage 105–450 mm, force de levage 40 T, poussée axiale 6 T, couple de rotation 13000/6500 N·m ou 15000/7500 N·m, vitesse de rotation maximale 95/190 tr/min, tiges recommandées de 102 mm et longueur de tige de 6 m, pression de service 1,6–6 MPa, consommation d'air 16–75 m³/min, poids total d'environ 14 T. Lorsque ces chiffres apparaissent côte à côte, on est tenté de les lire comme une liste de capacités à cocher une par une. Pourtant, ils entretiennent des relations de référence : la profondeur modifie le poids du train de tiges, le poids du train modifie la marge de force de levage, le diamètre et la nature de la roche déterminent le régime de couple à utiliser, et le fonctionnement du marteau fond-de-trou dépend de la pression et du débit d'air, donc de la configuration du compresseur. Cet article se concentre uniquement sur ces relations, sans introduire de données extérieures à la fiche.
Premier groupe : 750 m et tiges de 6 m, commencer par le nombre de raccords
La profondeur maximale de 750 m et la longueur de tige de 6 m figurent dans la même fiche. En les associant, on en déduit immédiatement l'ordre de grandeur du nombre de raccords. Avec des tiges de 6 m, atteindre 750 m implique plus d'une centaine d'opérations de vissage/dévissage. La fiche précise aussi que le S du modèle désigne un mât télescopique, permettant en configuration de travail l'utilisation directe de tiges et de tubages de 6 m, et en configuration de transport le repli du mât pour améliorer l'encombrement.
Ce que ce groupe permet de lire : l'association tiges de 6 m et mât télescopique vise à réduire le temps auxiliaire lié aux raccords, et non à modifier la capacité de forage unitaire. La fiche ne donne ni le temps par raccord, ni de statistiques de temps auxiliaire par puits ; on ne peut donc pas en déduire de délai, seulement confirmer que la structure est conçue pour la manipulation de longues tiges.
Deuxième groupe : diamètre 105–450 mm et deux configurations de couple
La plage de diamètres donnée est de 105–450 mm, avec deux configurations de rotation : 13000/6500 N·m et 15000/7500 N·m, correspondant à une vitesse de rotation maximale de 95/190 tr/min. La relation entre ces valeurs doit être examinée conjointement avec le diamètre et la nature de la roche.
- Plus le diamètre est grand, plus la surface de contact au fond est importante, ce qui augmente le couple nécessaire ; les sections à grand diamètre dépendent donc davantage de la configuration à couple élevé.
- Pour les petits diamètres (environ 105 mm) dans des conditions de faible résistance, la plage de vitesse élevée est plus utilisable.
- La fiche énonce côte à côte qu'« une réserve de couple plus importante convient mieux aux grands diamètres, aux roches dures et aux sections à forte friction » et qu'« une vitesse plus élevée convient aux phases de forage à résistance relativement faible », mais elle ne fournit pas de tableau de correspondance entre diamètre et régime de couple.
Autrement dit, ce groupe de valeurs indique la différence d'orientation entre les deux configurations, mais pas qu'un diamètre donné doive correspondre à un régime de couple précis. La fiche précise que « la configuration finale de rotation doit être déterminée en fonction du diamètre, de l'outil et des principales formations rocheuses », décision à prendre au niveau du projet.
Troisième groupe : force de levage de 40 T et poids du long train de tiges
Force de levage 40 T, poussée axiale 6 T. Lorsque la profondeur augmente, le poids propre du train de tiges et le frottement sur les parois augmentent ; la marge de 40 T correspond aux opérations de descente/remontée, de récupération du marteau fond-de-trou et de manipulation partielle du tubage. La fiche ajoute ici une limite explicite : en cas de résistance anormale à l'extraction, il faut d'abord traiter par nettoyage du trou, extraction lente et diagnostic de l'état du trou, et non considérer la force de levage maximale comme l'unique recours.
Ce groupe doit être compris en distinguant : la force de levage est la capacité maximale de l'équipement, tandis que la conduite à tenir en cas de résistance anormale relève du jugement de chantier, la fiche ne fournissant pas de procédure. On peut ici confirmer l'emplacement des valeurs, mais pas en déduire qu'une situation donnée dans le trou permettra toujours de remonter l'outil.
Quatrième groupe : pression d'air 1,6–6 MPa et consommation 16–75 m³/min
La fiche recommande une pression de service de 1,6–6 MPa et une consommation d'air de 16–75 m³/min, compatibles avec des marteaux fond-de-trou DTH à moyenne et haute pression. Deux niveaux de valeurs sont à distinguer : la plage de pression est celle nécessaire au fonctionnement normal du marteau, la consommation est le débit à fournir en continu dans les mêmes conditions. La fiche indique clairement qu'une pression suffisante mais un débit insuffisant peut entraîner un impact faible et une évacuation des débris difficile.
On en déduit que le compresseur doit satisfaire à la fois la pression et le débit, et non l'un seulement. La fiche ne précise pas quel type de compresseur est fourni en standard ; le modèle et la configuration exacts doivent être définis au niveau du projet. Pour les forages profonds de 750 m, les grands diamètres et les chantiers en altitude, la fiche souligne que la suffisance du débit est particulièrement importante.
Cinquième groupe : poids total de 14 T et dimensions de transport

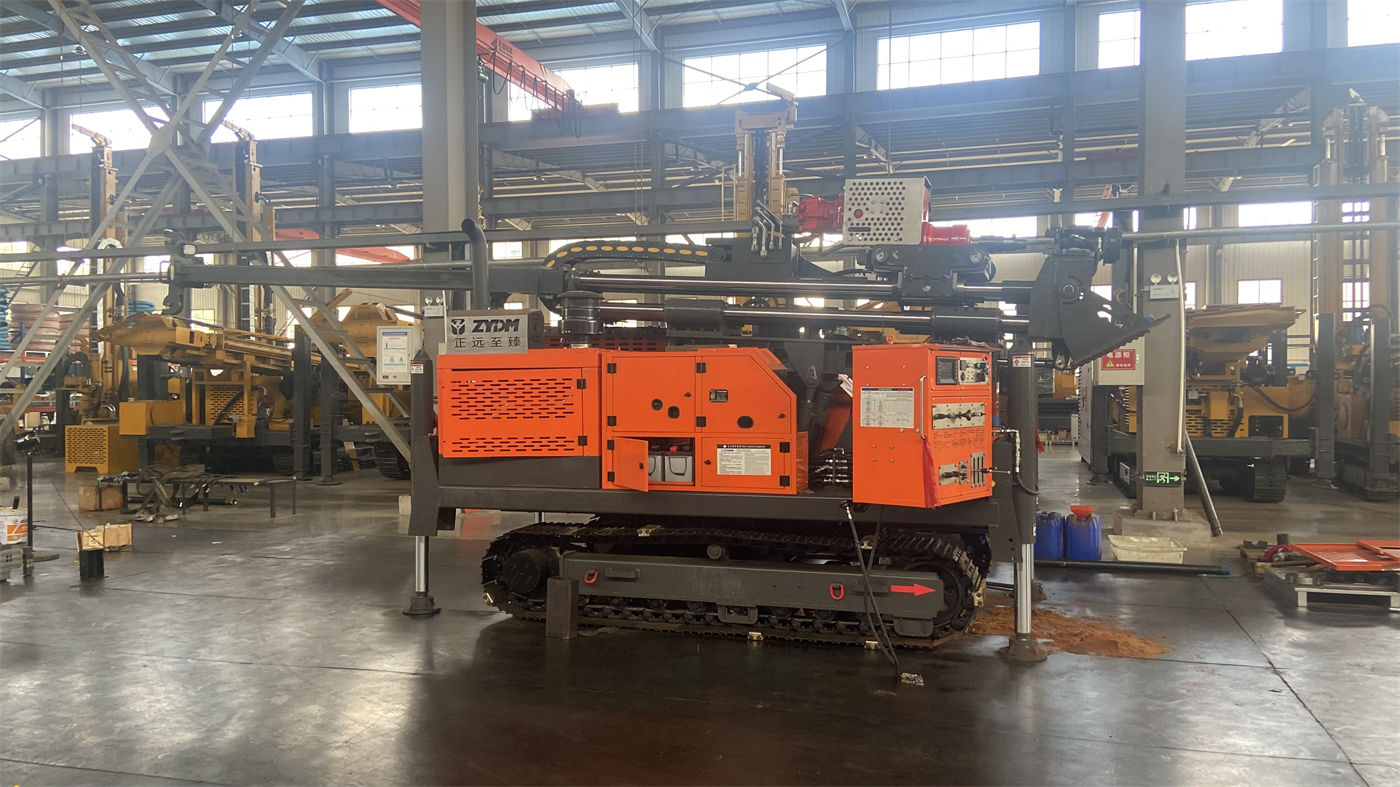

La fiche donne un poids total d'environ 14 T et des dimensions d'environ 6,64 × 2,25 × 2,67 m, et indique que le transport entre projets doit vérifier la charge utile du porte-char, les limitations de largeur et hauteur, ainsi que les points d'arrimage ; le mât télescopique doit être verrouillé de manière fiable, et les tiges et tubages de 6 m doivent être fixés séparément. La relation avec la profondeur et la longueur de tige est que les tiges et tubages de 6 m ne font pas partie de l'encombrement de transport de la machine et nécessitent des moyens de transport séparés.
La vitesse de déplacement d'environ 3 km/h, la pente maximale de référence de 21° et la course des vérins hydrauliques de 1,6 m sont liées aux conditions de terrain. La fiche recommande de maîtriser strictement les risques de déplacement sur sol meuble, pentes et zones glissantes, et d'utiliser des plaques de calage de surface suffisante sur sol meuble. Ce groupe ne donne pas d'exigence de portance précise, à vérifier sur site.
Replacer ces valeurs dans une même chaîne
Les relations entre ces groupes peuvent être enchaînées dans un ordre : la profondeur cible influence le poids total du train de tiges et le nombre de raccords ; le diamètre et la formation influencent le choix du régime de couple ; le train de tiges et le frottement dans le trou influencent la marge de force de levage ; en roche dure, le passage au marteau fond-de-trou introduit les deux conditions indépendantes de pression et de débit ; enfin, les conditions de transfert et d'accès sont contraintes par le poids et les dimensions de la machine. Aucun élément pris isolément ne suffit à déterminer la configuration, ce qui explique que la fiche donne des orientations plutôt que des tableaux de correspondance.
La fiche contient aussi plusieurs points non développés ici : les options de pompe à boue, pompe centrifuge, génératrice et pompe à mousse correspondent à différentes combinaisons de terrains ; la fiche indique seulement que les projets à forte proportion de terrains meubles dépendent davantage du système de boue, et que les formations à fortes pertes d'air peuvent nécessiter l'assistance de mousse. Pour la phase de complétion, la fiche mentionne que la mise en place des crépines et des segments d'étanchéité doit se faire selon la distribution des aquifères, sans donner de paramètres de conception précis. Ces éléments doivent être confirmés séparément au niveau du projet et ne peuvent être déduits directement des valeurs existantes.
Quelques dépassements fréquents lors de la lecture de cette fiche
- Prendre 750 m comme profondeur cible de chaque puits. La fiche précise que 750 m est la capacité maximale de référence de l'équipement ; avant tout chantier, il convient de déterminer un niveau cible plus raisonnable à partir des données hydrogéologiques régionales.
- Considérer les deux configurations de couple comme deux vitesses de confort. La fiche les associe au diamètre, à la roche dure et aux sections à forte friction ; le choix dépend des conditions dans le trou.
- Prendre la force de levage de 40 T comme solution aux anomalies dans le trou. La fiche donne dans le même paragraphe une mise en garde contraire.
- Présenter l'aptitude géologique comme valable pour tout le trou. La fiche distingue sol, argile, gravier, roche altérée, zone broyée, fissures et aquifères, chacun appelant un traitement différent.
La fiche ne donne pas les vitesses de forage, les cycles de complétion ni les profondeurs réellement atteignables des différents modèles dans des formations précises ; à la lecture, il faut laisser ces éléments dans la catégorie « à confirmer selon les conditions du projet » plutôt que de les extrapoler à partir du tableau de paramètres.
