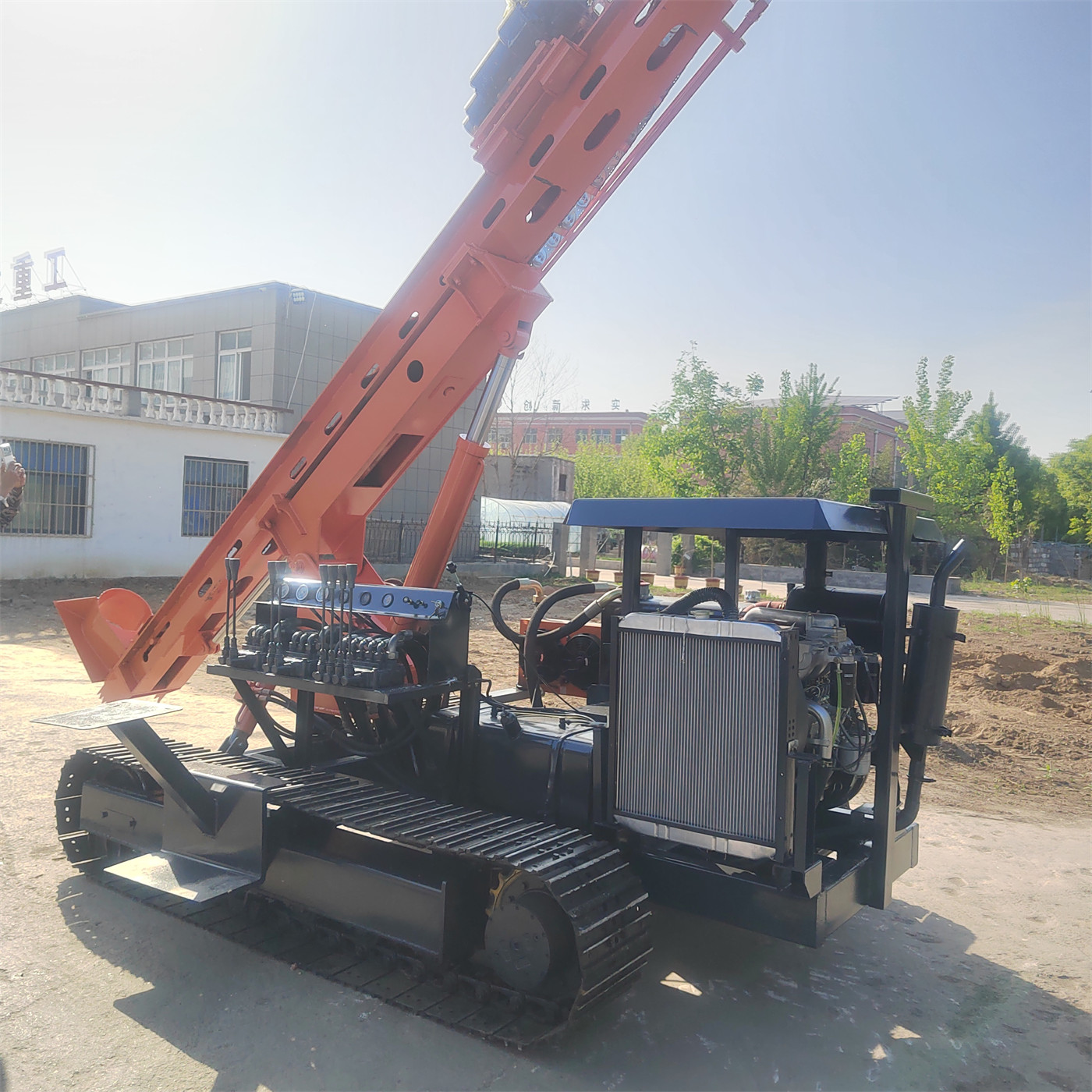

La préparation à l'intervention pour le pré-forage de fondations photovoltaïques diffère quelque peu de celle d'un projet d'exploration géologique : le nombre de pieux est élevé, leur espacement régulier, chaque trou peu profond, mais le site se trouve souvent en même temps entre plusieurs lignes de travail telles que les routes de la station, les clôtures et l'installation des supports. Ce qui bloque réellement le démarrage n'est généralement pas la capacité de l'équipement, mais plutôt quelques documents non disponibles — la version des coordonnées des pieux et de la forme des fondations non fixée, l'absence de plan de cheminement des câbles souterrains, et le chemin pour la montée de l'équipement non reconnu. Cet article, en se référant aux paramètres publiés du PV390 sur ce site, énumère dans l'ordre les documents et conditions de site à préparer avant l'intervention. Le PV390 est une foreuse à pieux photovoltaïques sur chenilles hydraulique à quatre cylindres, avec un diamètre de forage de 80–600 mm et une profondeur de forage de 0–6 m ; ces valeurs n'ont de sens que dans le cadre défini par la conception des fondations du projet.
Les quatre catégories de documents à préparer en premier
Si l'une de ces quatre catégories de documents manque, elle se transformera en arrêt de travail le jour de l'intervention. Leur correspondance avec les équipements n'est pas identique, il ne faut donc pas les mélanger dans un même tableau.
1、Documents de conception des fondations
Cette catégorie détermine si les paramètres de l'équipement peuvent s'inscrire dans les exigences du projet. Il faut au minimum : le plan d'implantation des pieux et les coordonnées ; la forme des fondations et le type de pieu (pieu foré, pré-forage pour pieu préfabriqué ou autre) ; le diamètre et la profondeur de conception par pieu ; l'altitude des pieux et le nivellement du site. En comparant directement le diamètre et la profondeur de conception avec les 80–600 mm et 0–6 m du PV390, on peut d'abord exclure les zones manifestement incompatibles. Le diamètre et la profondeur des trous sont finalement déterminés par les plans de conception du projet et la forme des fondations ; les plages indiquées dans la documentation de l'équipement ne constituent pas une base de conception.
2、Documents sur les installations souterraines
Dans une zone photovoltaïque, il existe généralement simultanément des lignes de collecte, des câbles de communication, des canalisations d'alimentation et d'évacuation d'eau, ainsi que des canalisations existantes à l'extérieur du site. Ces documents servent à délimiter les zones non forables autour des pieux, et non à juger si l'équipement peut forer. Il faut obtenir : le plan global des canalisations souterraines du site ; la profondeur et le tracé des câbles ; les lignes temporaires déjà posées mais non signalées ; les coordonnées des propriétaires des canalisations existantes en périphérie du site.
Les documents ne fournissent pas de capacité de traitement de l'équipement liée aux installations souterraines ; cette partie ne peut donc être résolue que par une réunion de coordination préalable et une confirmation sur site, et non par les paramètres de l'équipement.
3、Documents sur le site et la circulation
Cette catégorie détermine si l'équipement peut accéder au site et travailler de manière stable. Les valeurs entre parenthèses sont celles déjà publiées dans la documentation du PV390 et utilisables pour vérification : dimensions hors tout 5200×2300×2650 mm ; largeur des patins de chenilles 400 mm ; angle de montée 35°. Les documents à obtenir comprennent :
- Le rayon de braquage minimal, la largeur de chaussée et les conditions de portance de la route d'accès, à vérifier par rapport aux dimensions hors tout ;
- La nature du sol et le compactage des routes temporaires internes au site, à vérifier par rapport aux conditions d'appui des patins de 400 mm ;
- La pente maximale entre les différentes zones de travail, la pente transversale et l'état glissant, à vérifier par rapport à l'angle de montée de 35° — noter que cette valeur est une valeur indiquée dans la documentation ; en pratique, sur terrain en pente, il faut aussi prendre en compte la pente transversale, la nature du sol et le centre de gravité de la machine ; l'angle de montée maximal ne doit pas être utilisé seul comme base de sécurité de déplacement ;
- L'espace de travail minimal autour des trous, qui doit permettre de loger les dimensions hors tout de l'équipement à l'arrêt et la plage de débattement du mât ;
- La répartition des dénivelés et des zones à dureté hétérogène, qui influence directement le nombre d'ajustements de posture lors de l'alignement des trous.
4、Documents géologiques et stratigraphiques
La documentation du PV390 décrit séparément les modes d'intervention selon les couches de sol, le loess, l'argile, les sables à galets, les remblais de déchets, les roches fortement altérées et les couches rocheuses. Il faut donc, avant l'intervention, au moins une étude géotechnique pouvant être rattachée à ces descriptions : l'origine et la stratification des couches ; la densité et la teneur en eau de chaque couche ; la granulométrie et la teneur en galets, la composition et la profondeur des remblais ; la profondeur et l'état de fracturation des roches fortement altérées et des couches rocheuses.
Parmi celles-ci, les remblais de déchets et les sables à galets doivent être particulièrement signalés ; la documentation indique pour ces cas la prévention des corps étrangers, des vides et des blocages locaux, ainsi que le choix des outils de forage en fonction de la granulométrie et de la densité. Si l'étude ne fournit qu'une description générale comme « couche de sol », sa valeur de référence pour le rythme d'alignement des trous et le choix des outils de forage est limitée.
Au-delà des documents, les conditions de site à vérifier sur place lors de l'intervention
La zone de travail dispose-t-elle d'une position d'arrêt stable

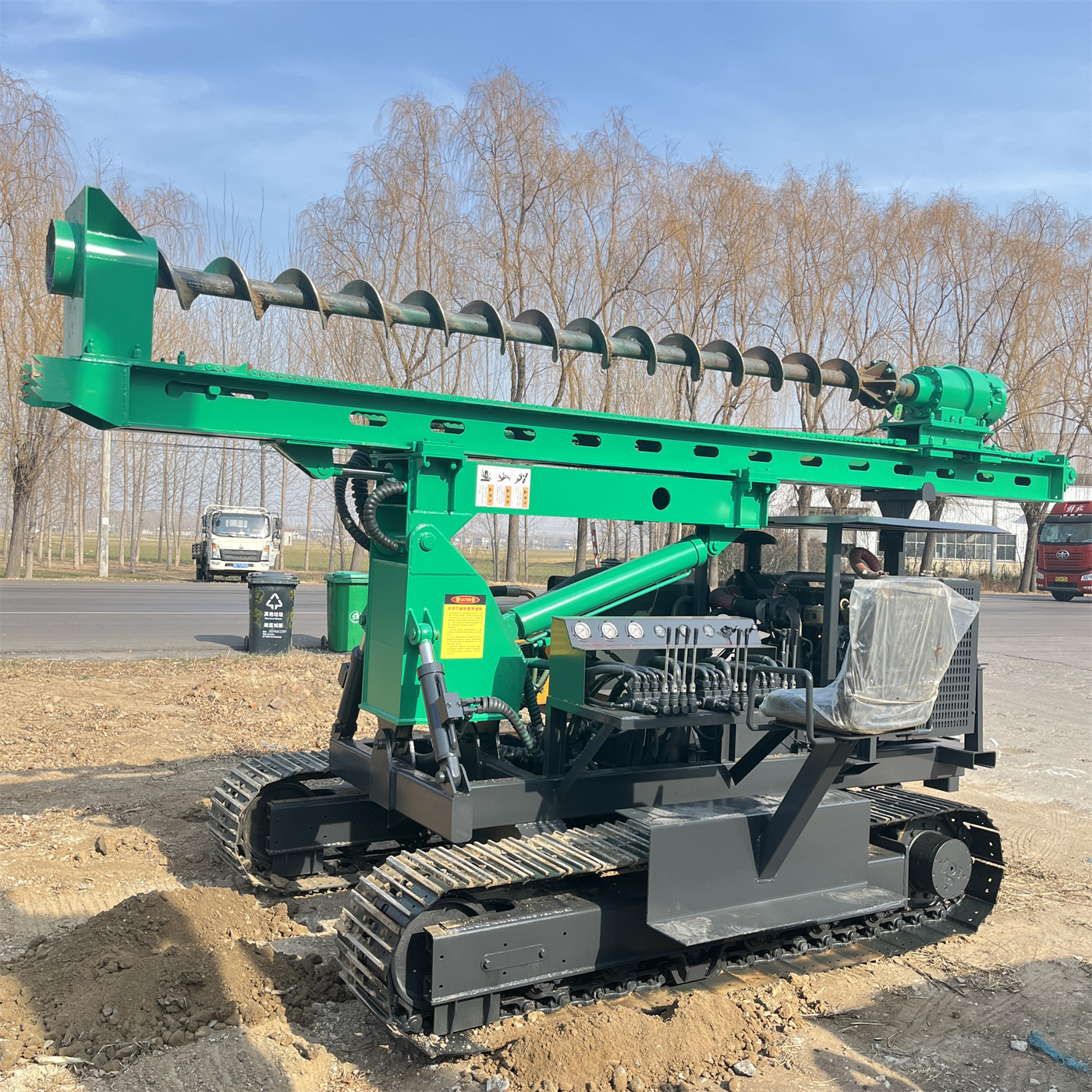

Le PV390 utilise un châssis sur chenilles ; le mât dispose d'une inclinaison de 120°, de deux bras oscillants latéraux à double vérin et d'une compensation d'extension avant-arrière de 50 cm. Ces trois capacités de réglage de posture réduisent les micro-ajustements répétés de la machine, mais elles supposent que l'équipement est déjà stable. Ce qu'il faut vérifier zone par zone à l'intervention, c'est l'existence d'une position d'arrêt permettant aux chenilles de reposer fermement et à la machine d'être approximativement horizontale, et non compter sur le réglage de posture pour absorber des dénivelés excessifs.
La direction de l'array et la direction de débattement du mât sont-elles coordonnées
Dans une zone photovoltaïque en array, les pieux sont généralement disposés régulièrement dans une direction. L'angle entre la direction d'arrêt de l'équipement et la direction de l'array influence le nombre de pieux réellement couverts par le débattement latéral du mât. Ce point n'a pas de paramètre correspondant dans la documentation ; il faut, lors de la reconnaissance avant intervention, parcourir le site avec le plan d'implantation des pieux pour déterminer un mode d'arrêt raisonnable.
Les matériaux et équipements associés arrivent-ils en même temps
Les équipements associés à la phase de pré-forage de fondations photovoltaïques comprennent généralement les outils de forage, les matériaux de soutènement ou de traitement immédiat après forage, ainsi que les outils de mesure et de traçage. La documentation n'aborde pas les exigences de spécification de ces équipements associés ; ils ne sont donc pas traités comme conclusion dans cet article et doivent être confirmés séparément au niveau du projet selon la conception des fondations.
Quelques confirmations facilement oubliées
- Le plan d'implantation des pieux, le diamètre et la profondeur de conception sont-ils de la même version ? Les plans des projets photovoltaïques changent fréquemment ; une version incohérente entraîne directement des reprises ;
- Le site a-t-il terminé le traçage topographique ? L'alignement des trous par la foreuse dépend de coordonnées déjà calées et non des coordonnées du plan ;
- Les câbles souterrains ont-ils fait l'objet d'une réunion de coordination et d'un marquage ? Ce point est généralement confirmé conjointement par l'entreprise de construction et le spécialiste électricité ;
- L'état de circulation de la route d'accès par temps de pluie ou après fonte des neiges : les patins de 400 mm favorisent la répartition de la pression au sol, mais l'adhérence sur chemin de terre varie encore avec la teneur en eau ;
- L'organisation de la gestion du personnel dans le rayon d'action de l'équipement : pendant le forage, le personnel ne doit pas s'approcher de la tige de forage en rotation, du mécanisme de pression à chaîne ni de la zone de débattement du mât ;
- La procédure d'arrêt et de décompression pour le remplacement des outils de forage à percussion (utilisés pour les roches fortement altérées et les couches rocheuses) a-t-elle été transmise aux équipes ?
Points à confirmer séparément
La documentation donne la plage de capacités du PV390 pour un diamètre de forage de 80–600 mm, une profondeur de 0–6 m et une pression à chaîne, ainsi que les descriptions des sites et formations adaptés. Les cas suivants ne peuvent pas être conclus dans cet article et doivent être confirmés auprès du fabricant ou du concepteur du projet : l'avancement et l'efficacité réels dans des conditions géologiques spécifiques ; le modèle et l'énergie de percussion des outils de forage à percussion (cette information n'est pas fournie dans la documentation d'origine) ; le schéma des équipements associés pour le soutènement ou le procédé de forage ; l'estimation de la productivité lors d'opérations continues sur un grand nombre de pieux.
De plus, dans la documentation de ce projet, le modèle d'origine était SL390, confirmé comme PV390 ; cet article utilise uniformément PV390. Les conditions géologiques réelles, la forme des outils de forage, le type de pieu, le diamètre, l'angle de construction et le mode opératoire peuvent varier ; l'efficacité finale de forage, la qualité des trous et les résultats de construction doivent être basés sur les conditions réelles du site et la conception des fondations du projet.
