Dans un même projet d'exploration, l'échantillonnage de cuttings en circulation inverse et le forage carottier sont souvent discutés ensemble, mais ils fournissent deux types d'informations différents. Les données RC400 de ce site l'expriment clairement : comparé à une foreuse carottière, le RC400 obtient principalement des échantillons de cuttings renvoyés par profondeur, et non des carottes continues et complètes. Cette phrase n'est pas un jugement de valeur, mais distingue l'objet produit par les deux méthodes. L'échantillon de cuttings est un fragment, l'échantillon de carotte est un corps cylindrique ; les questions auxquelles le premier peut répondre et celles auxquelles le second peut répondre ne coïncident pas.
Ce que sont les deux types d'échantillons
Selon les données RC400, le forage en circulation inverse établit généralement un canal de retour indépendant via des tiges à double paroi ; après que l'air comprimé a entraîné l'outil de fond, les cuttings remontent rapidement à la surface par le tube intérieur. Par rapport à l'évacuation classique par l'espace annulaire extérieur, ce procédé raccourcit le trajet de mélange des cuttings dans le trou et facilite la collecte d'échantillons par segments de profondeur. Les données mentionnent également que l'avantage du forage RC n'est pas d'obtenir des carottes complètes, mais d'obtenir rapidement des échantillons de cuttings continus.
Le forage carottier produit des carottes cylindriques extraites de façon continue depuis le fond du trou. Sa valeur ne réside pas dans la quantité, mais dans le fait que la séquence stratigraphique est conservée de manière relativement complète sur une même carotte ou un même segment. Les deux types d'échantillons répondent à des questions géologiques de niveaux différents.
Répartition des types d'informations
| Point d'intérêt | Échantillon de cuttings (selon les données RC400) | Échantillon de carotte |
|---|---|---|
| Forme de l'échantillon | Fragments | Corps cylindrique continu |
| Correspondance de profondeur | Collecte par intervalles d'avancement fixes, profondeur correspondante à enregistrer | Enregistrement par passe, séquence relativement continue |
| Usage principal | Enregistrer les variations de couleur, lithologie, altération et minéralisation, et envoyer au laboratoire pour analyse de teneur | Interpréter les relations de contact entre couches, les épaisseurs, les structures et les pendages |
| Caractéristique d'efficacité | Permet d'établir rapidement davantage de points de contrôle par forage | Densité d'information élevée par trou, vitesse d'avancement relativement lente |
Les différences du tableau peuvent se résumer en une phrase : l'échantillon de cuttings répond à « où ? », l'échantillon de carotte répond à « de quelle nature, quelle épaisseur, quel mode de gisement ? ». Les projets d'exploration ont des questions différentes selon les stades, et l'ordre des méthodes diffère également.
Questions auxquelles l'échantillonnage de cuttings excelle à répondre
Parmi les scénarios d'application fournis par les données RC400, pour l'or, il peut servir à la vérification d'anomalies de surface, à l'investigation de minéralisation sous couverture, au contrôle des limites de corps minéralisés et au forage d'extension périphérique. Pour les projets de cuivre, fer et lithium, les échantillons de circulation inverse permettent d'identifier la lithologie, l'altération et les tendances de minéralisation. Le point commun de ces tâches est le suivant : il faut déterminer sur une vaste étendue si une minéralisation apparaît et si la tendance se poursuit, plutôt que de décrire d'abord précisément la structure interne d'un corps minéralisé.
Les données mentionnent également que l'échantillonnage RC convient pour établir rapidement davantage de points de contrôle par forage dans de grandes zones d'exploration, puis pour décider, selon les résultats, quelles zones clés nécessitent un forage carottier complémentaire. Cette phrase indique déjà la relation d'ordre entre les deux méthodes dans le processus.
La partie que l'échantillon de cuttings ne peut pas remplacer
Une fois les fragments sortis de leur position d'origine, les informations telles que les interfaces de contact entre couches, l'épaisseur d'une couche individuelle et le pendage des plans structuraux sont dispersées. Les données RC400, en décrivant les zones de fracture et les terrains à fissures développées, indiquent que les zones de fracture faillée sont sujettes aux chutes de blocs et à l'élargissement local du trou ; les cuttings peuvent séjourner dans le trou puis remonter en masse, ce qui dégrade la correspondance de profondeur des échantillons. Cette explication pointe la question de la représentativité des échantillons : même si le retour d'échantillons est continu, l'attribution de profondeur des cuttings reste influencée par les conditions dans le trou.
Par conséquent, lorsqu'un projet doit confirmer la position précise d'une limite de corps minéralisé, l'épaisseur d'un intercalaire ou l'attitude d'une structure, les échantillons de cuttings peuvent fournir des indices, mais difficilement des informations concluantes directement.
Déterminer quel type d'information obtenir en premier selon le stade d'exploration
Selon la logique d'ordre fournie par les données RC400, on peut dégager une démarche de décision :
- Lorsque l'objectif du stade est « la zone d'anomalie contient-elle une minéralisation, dans quelle direction se poursuit-elle ? », privilégier la méthode d'échantillonnage de cuttings, qui permet d'implanter rapidement des forages, et utiliser davantage de points de contrôle par forage pour délimiter la zone.
- Lorsque l'objectif du stade devient « où se situe la limite du corps minéralisé, quelles sont son épaisseur et son attitude ? », des carottes continues sont nécessaires pour interpréter la séquence et la structure ; la correspondance des échantillons de cuttings ne suffit pas à étayer ce type de jugement.
- Dans les zones à couverture épaisse ou à affleurements peu visibles, les données RC400 recommandent d'obtenir des cuttings à différentes profondeurs par des forages de l'ordre de 400 m, afin de comprendre les variations stratigraphiques et les positions potentielles de minéralisation, et de fournir une base pour l'implantation des forages de la phase suivante. Le résultat ici est « comment implanter les forages à l'étape suivante », et non « la morphologie du corps minéralisé est déterminée ».
La clé de cette démarche est que les deux méthodes ne sont pas des versions de précision différente d'une même information, mais que chacune manque de la partie que l'autre peut fournir.
Conditions de capacité liées à l'échantillonnage dans les données RC400

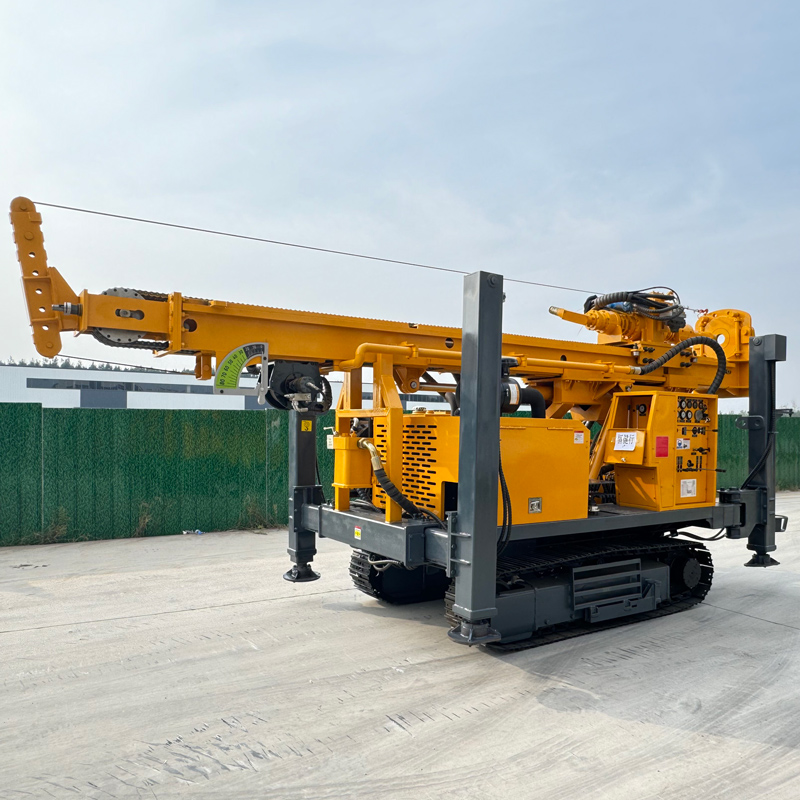

Les conditions offertes par le RC400 pour l'échantillonnage en circulation inverse comprennent : profondeur de forage maximale 400 m, diamètre de forage 105–305 mm, diamètre recommandé des tiges RC 89 / 102 mm, longueur de tige 3 m, pression de travail 1,2–3,5 MPa, consommation d'air 16–55 m³/min, couple maximal 8000 / 4000 N·m, vitesse de rotation maximale correspondante 75 / 150 tr/min, force de levage 22 T, force d'appui axiale 6 T, vitesse de déplacement environ 2,5 km/h, angle de montée maximal de référence 21°, poids total d'environ 11 T, dimensions hors tout d'environ 7 × 1,85 × 2,86 m, course des vérins hydrauliques 1,6 m, force de levage du treuil auxiliaire 1,5 T, moteur Yuchai de 92 kW. Les données indiquent que l'angle de travail est compatible avec 45°/90°.
Les données précisent également que la profondeur de forage réelle est affectée par le diamètre du trou, les tiges, la capacité du compresseur d'air, les conditions de terrain, la déviation du trou et l'usure des outils ; les 400 m doivent donc être compris comme une capacité de référence dans une configuration typique. La consommation d'air de 16–55 m³/min et la pression de travail de 1,2–3,5 MPa sont directement liées à la vitesse de retour des cuttings : lorsque la profondeur augmente, que le diamètre du trou s'accroît ou que la roche est plus dure, un débit d'air insuffisant peut affecter la continuité de l'échantillonnage et la propreté du fond du trou.
La gestion des échantillons n'est pas une extension des capacités de l'équipement
Dans la partie gestion des échantillons, les données RC400 précisent : pour l'exploration minérale, les échantillons doivent être numérotés, pesés et emballés selon des intervalles de profondeur fixes, et le numéro de forage, la profondeur, l'heure et les anomalies doivent être enregistrés ; le système d'échantillonnage, le cyclone ou l'équipement de division d'échantillon doivent également être nettoyés régulièrement ; le RC400 fournit une plateforme de forage, mais la qualité finale des échantillons dépend aussi du processus d'échantillonnage sur site et des opérations du personnel. Les données mentionnent aussi qu'à chaque ajout de tige, nettoyage du trou ou reprise de l'échantillonnage après un arrêt, le segment de transition doit être traité selon le protocole d'échantillonnage sur site, afin d'éviter le mélange d'échantillons de profondeurs différentes.
Ce passage explique que, entre le retour des cuttings et l'échantillon analysable, il existe plusieurs étapes de gestion qui ne sont pas contrôlées par les paramètres de la foreuse. L'équipement amène l'échantillon à la surface ; sa représentativité d'une profondeur donnée dépend de la synchronisation des enregistrements et du nettoyage.
Points à confirmer séparément au niveau du projet
Les données RC400 mentionnent également que le modèle peut être utilisé pour la construction de puits profonds en eau et qu'il prend en charge le forage à la boue ; dans les couvertures meubles, on peut choisir la circulation de boue et le tubage selon l'état de la paroi, puis passer à un autre procédé après être entré dans une roche stable. Ces éléments relèvent du domaine d'application de l'équipement, et non de la quantité d'informations d'échantillonnage.
Quant au nombre précis de forages RC à implanter d'abord dans une zone minière donnée, puis au nombre de forages carottiers de densification à utiliser ensuite, les données ne fournissent pas de relation quantitative ni de seuil de décision ; cela doit être déterminé en fonction du type de minerai, des normes du stade d'exploration et de la conception géologique. Cet article ne peut que distinguer ce que chaque type d'échantillon peut répondre ; les schémas d'implantation plus spécifiques ne sont pas couverts par les données disponibles.
