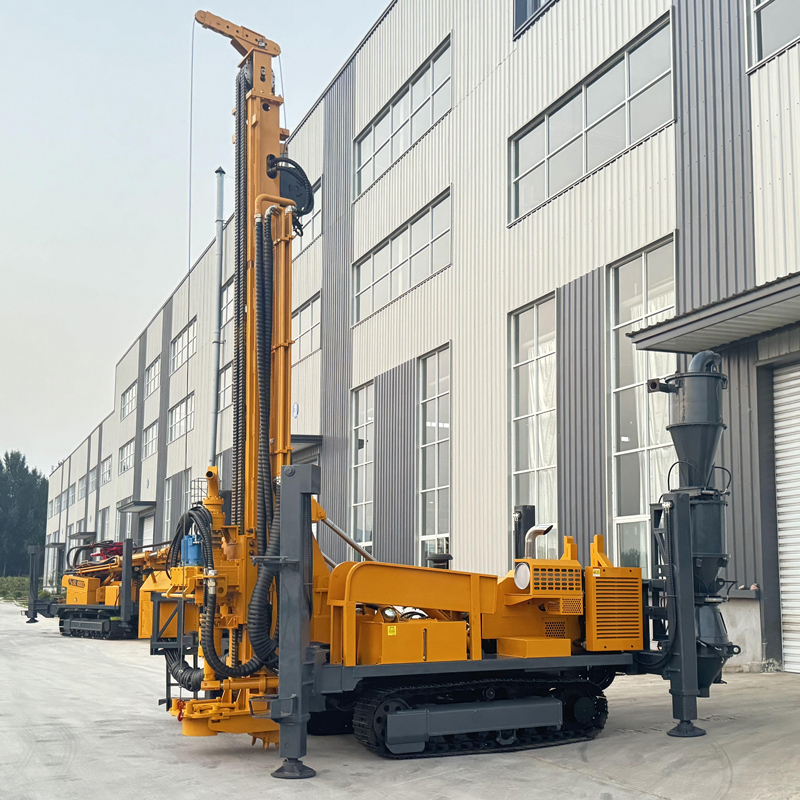

Dans les documents du RC500-CS3, le système d'échantillonnage cyclone trois-en-un CS3 est parfois présenté sous trois termes accolés : cyclone, division, mise en sac. Ces trois étapes ne sont pas trois fonctions juxtaposées, mais trois opérations successives traversées par un même flux de retour d'échantillon. Lues séparément, on risque de comprendre la « division » comme un dispositif autonome et la « mise en sac » comme une simple formalité de fin de processus ; lues ensemble, on perçoit que ce système modifie le segment de trajet de l'échantillon après son retour au jour depuis le tube intérieur du train de tiges.
Cet article ne traite de l'ordre et de la signification de ces trois étapes qu'à partir des documents publiés pour ce modèle, sans aborder les configurations d'échantillonnage d'autres modèles.
Commençons par établir l'ordre des trois étapes
Selon les documents, les cuttings produits par le forage à circulation inverse remontent au jour par le tube intérieur du train de tiges RC à double paroi, puis entrent dans le système cyclone, qui sépare le flux d'air à grande vitesse des particules solides ; ils passent ensuite par le mécanisme de division pour former un échantillon utilisable pour l'enregistrement géologique et les analyses, et arrivent enfin à l'étape de collecte d'échantillons. Les trois actions s'enchaînent dans le sens d'écoulement des matières : le cyclone assure la séparation gaz-solide, la division transforme un lot de matières en échantillon utilisable, et la mise en sac fixe l'échantillon sous une forme identifiable, envoyable au laboratoire et archivable.
Si l'on ne lit que « cyclone », on pourrait croire qu'il s'agit d'un dispositif de dépoussiérage ou d'évacuation des résidus ; si l'on ne lit que « division », on pourrait croire que la précision dépend uniquement du mécanisme ; si l'on ne lit que « mise en sac », on pourrait croire qu'il s'agit d'une simple tâche manuelle. Ce n'est qu'en lisant les trois ensemble que l'on voit que la sortie de chaque étape est l'entrée de la suivante.
L'étape cyclone : d'abord la séparation gaz-solide
Les documents décrivent le rôle du cyclone de manière directe : séparation du flux d'air à grande vitesse et des particules solides. Les matières de retour d'échantillon se trouvent dans le tube intérieur à l'état de mélange gaz-solide, avec une vitesse et une teneur en solides instables ; les faire entrer directement dans l'étape de division n'aurait pas de sens. La tâche de l'étape cyclone est de séparer d'abord le flux d'air des cuttings, afin que les étapes suivantes soient confrontées à des matières solides relativement contrôlables.
Cette étape n'assure pas en elle-même une fonction d'isolation en profondeur. Le cyclone sépare le gaz et les solides entrant au même instant ; il n'enregistre pas et ne distingue pas de quel intervalle de forage provient ce lot de matières. L'information de profondeur est ajoutée plus tard, lors du marquage des sacs.
L'étape division : transformer le retour d'échantillon en « échantillon »
Les documents utilisent la formulation « le mécanisme de division forme un échantillon utilisable pour l'enregistrement géologique et les analyses ». Deux points méritent l'attention. Premièrement, « division » implique de prélever une partie représentative du volume total de retour, et non d'emporter tous les cuttings ; deuxièmement, le produit de cette étape est déjà défini comme un échantillon, c'est-à-dire un objet qui devra correspondre à une profondeur précise et entrer dans le processus d'enregistrement et d'envoi au laboratoire.
La précision de division, le rapport de réduction et le poids d'un échantillon unitaire ne figurent pas dans les documents publics. Si le projet exige un rapport de division précis, ce point doit être vérifié auprès du fabricant et ne peut pas être déduit directement de la mention « division représentative ».
L'étape mise en sac : fixer l'échantillon comme objet traçable
Les documents décrivent ici une action de gestion plutôt qu'une action mécanique : chaque sac d'échantillon peut porter le numéro de forage, les profondeurs de début et de fin, la date et le numéro d'échantillon, afin de faciliter l'envoi au laboratoire, l'archivage et la traçabilité. Autrement dit, la mise en sac est la seule des trois étapes qui inscrit la « profondeur » dans l'échantillon.
Cela explique aussi pourquoi les trois étapes doivent être lues ensemble : le cyclone et la division traitent la matière, la mise en sac traite la matière plus l'information. Même si les deux premières étapes se déroulent parfaitement, si le marquage de la troisième ne correspond pas un à un, l'échantillon ne pourra toujours pas être rattaché à la profondeur du forage lors des analyses.
Ce que la lecture conjointe des trois étapes ne permet pas de conclure
- On ne peut pas conclure que « les échantillons ne se mélangeront pas ». Les documents décrivent le retour d'échantillon par le tube intérieur à circulation inverse comme un moyen de raccourcir le trajet de contact entre l'échantillon et les autres formations de la paroi du trou, ce qui aide à réduire la probabilité de mélange de cuttings de profondeurs différentes, tout en précisant que la représentativité finale de l'échantillon dépend encore du curage du trou, de l'ajout de tiges, de la stabilité du retour d'échantillon et de la gestion de l'échantillonnage sur site.
- On ne peut pas conclure que « le rapport de division est fixe ». Les documents ne donnent ni le rapport de réduction ni le poids unitaire.
- On ne peut pas conclure que « la mise en sac est automatique ». Les documents indiquent seulement quelles informations peuvent être marquées sur les sacs, sans préciser qui effectue le marquage ni de quelle manière.
- On ne peut pas conclure que « les trois étapes s'appliquent à toutes les formations ». Les documents précisent ailleurs que dans les zones de faille fracturée, les brèches et les formations à fractures développées, des blocs de paroi peuvent rester temporairement dans le trou puis remonter en masse, affectant ainsi la correspondance entre l'échantillon et la profondeur.
Au-delà des trois étapes, les points de nettoyage signalés par les documents
Dans la partie gestion de l'échantillonnage, les documents mentionnent que lors de l'ajout de tiges, du curage du trou ou de la reprise du forage après un arrêt, il convient de traiter les échantillons de transition conformément au protocole d'échantillonnage sur site, afin d'éviter que des cuttings résiduels de l'intervalle précédent ne se mélangent à l'échantillon de la profondeur suivante. Cette phrase désigne précisément les points de jonction entre les trois étapes : le passage entre le cyclone et la division, et le récipient entre la division et la mise en sac. Le système trois-en-un réduit le transvasement manuel et le transfert secondaire, mais le nettoyage de ces jonctions relève toujours du protocole d'échantillonnage sur site.
Autres valeurs pertinentes du RC500-CS3, pour référence
| Élément | Valeur documentée |
|---|---|
| Profondeur de forage maximale | 500 m |
| Diamètre de forage | 105–400 mm |
| Angle de travail | 45° / 90° |
| Force de levage | 25 T |
| Poussée axiale | 7 T |
| Couple de rotation maximal | 10000 / 5000 N·m |
| Vitesse de rotation maximale | 75 / 150 r/min |
| Pression d'air de travail recommandée | 1,6–6 MPa |
| Consommation d'air recommandée | 16–55 m³/min |
| Moteur | 132 kW Cummins |
| Force de levage du treuil auxiliaire | 1,5 T |
| Course des vérins hydrauliques | 1,6 m |
| Poids total | environ 12 T |
| Dimensions hors tout | environ 7 × 2,1 × 2,9 m |
Ce que ces documents ne répondent pas
La capacité de traitement et la taille de séparation du cyclone, le rapport de réduction et le poids unitaire de l'échantillon du mécanisme de division, les spécifications des sacs d'échantillon, ainsi que le temps nécessaire au passage et au nettoyage entre les trois étapes, ne figurent pas dans les documents publics disponibles. Si le projet prévoit un échantillonnage continu par intervalles de progression fixes et exige un poids d'échantillon et un rapport de division précis, il convient de confirmer chaque point auprès du fabricant lors des discussions d'achat, plutôt que de les déduire soi-même de l'appellation « trois-en-un ».
