Associer les mots « chenilles » et « circulation inverse » conduit facilement à y voir une capacité universelle : les chenilles signifient que l'on peut circuler sur un sol irrégulier, et la circulation inverse que l'on peut échantillonner même en forage profond. Pourtant, les emplacements en forêt dense et les puits à faible profondeur imposent au même équipement des contraintes qui reposent en réalité sur des groupes de valeurs différents. En se basant sur les paramètres publiés de la RC600 de ce site, cet article traite uniquement de ce qu'il faut vérifier pour chacun de ces deux types de tâches, et des raisons pour lesquelles ils ne peuvent pas être directement transposés l'un à l'autre.
Commençons par rassembler les valeurs publiques de la RC600

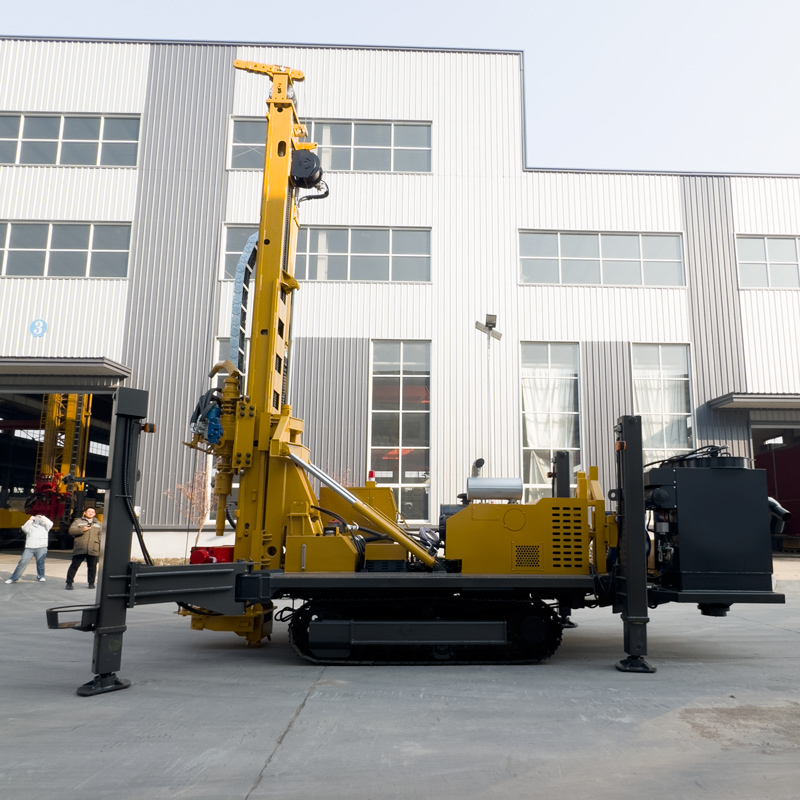

La fiche produit de la RC600 indique : profondeur de forage maximale 600 m, diamètre de forage 105–450 mm, moteur Cummins de 132 kW, force de levage 29 T, couple de rotation 12000/6000 N·m, correspondant à une vitesse de rotation maximale de 75/150 tr/min, pression de travail 1,6–6 MPa, consommation d'air 16–75 m³/min, vitesse de déplacement environ 3,5 km/h, angle de montée maximal de référence 21°, course des stabilisateurs 1,7 m, force de levage du treuil 2,5 T, poids total d'environ 12,5 T, dimensions hors tout d'environ 7 × 2,1 × 2,9 m.
Ces valeurs sont en elles-mêmes neutres ; le problème réside dans la manière de les associer à l'un ou l'autre type de tâche. Examinons-les séparément ci-dessous.
Pour les emplacements en forêt dense, la contrainte commence par l'accès
Les emplacements en forêt dense se caractérisent par des positions dispersées, des passages étroits et un sol irrégulier. La contrainte imposée à l'équipement ne porte pas sur la profondeur de forage, mais sur sa capacité à atteindre le site et, une fois sur place, à disposer d'une surface pour s'installer.
Les dimensions hors tout constituent la première contrainte absolue
Les dimensions hors tout de la RC600 sont d'environ 7 × 2,1 × 2,9 m, pour un poids total d'environ 12,5 T. La largeur de 2,1 m détermine si le passage forestier est franchissable, et la hauteur de 2,9 m détermine la présence de branches basses, d'obstacles temporaires et de lignes aériennes sur le trajet. Ces deux limites sont indépendantes des paramètres de profondeur de forage : une profondeur plus grande ne permettra pas à une machine de 2,1 m de large de passer par un passage plus étroit.
La vitesse de déplacement et l'angle de montée ne décrivent que les capacités propres de l'équipement
La documentation indique une vitesse de déplacement d'environ 3,5 km/h et un angle de montée maximal de référence de 21°. Ce sont deux valeurs indicatives, et non une garantie valable pour tout terrain forestier. La capacité réelle de déplacement dépend aussi de la portance du sol, de la continuité de la pente et de l'espace disponible pour tourner. Le châssis à chenilles convient aux routes de gravier en zone minière, aux plateformes d'exploration en plein air et aux sols généralement irréguliers ; cette documentation ne décrit pas les performances de circulation en conditions de forêt dense.
Les stabilisateurs et la plateforme déterminent la possibilité de forer une fois sur place
La course des stabilisateurs est de 1,7 m, utilisée pour la mise à niveau et la stabilisation de l'équipement. Les emplacements en forêt dense ne disposent souvent pas de plateforme plane toute prête, et la mise à niveau doit être réalisée dans un espace limité. Lors du forage de trous inclinés à 45° ou à couple élevé, les directions de force sur l'équipement sont plus complexes ; les stabilisateurs, la portance du sol et l'état d'horizontalité de la machine influencent directement le contrôle de la direction du trou. Cela signifie que, pour les emplacements en forêt dense, outre l'accès, il faut également prévoir un espace de travail supplémentaire pour la plateforme.
Pour les puits à faible profondeur, la contrainte porte sur la construction du puits
La difficulté des puits à faible profondeur ne réside pas dans la profondeur du trou, mais dans le diamètre du puits, la stabilité des parois et la position de l'aquifère. Même avec un équipement à circulation inverse, les points d'attention lors du forage d'un puits d'eau se déplacent globalement vers la structure de construction du puits.
La plage de diamètres est la première valeur à vérifier
Le diamètre de forage de la RC600 est de 105–450 mm. Un projet de puits d'eau doit d'abord déterminer le diamètre de puits conçu, puis vérifier si l'équipement peut le couvrir. La possibilité d'utiliser réellement la valeur supérieure de 450 mm dépend aussi des tiges de forage, du compresseur d'air, des conditions géologiques et du contrôle de la déviation ; la valeur de 600 m indiquée dans la documentation doit également être considérée comme une capacité de référence dans une configuration typique, la profondeur réelle de forage étant influencée par le diamètre, les tiges, le compresseur, la nature de la roche, la déviation et l'usure des outils.
La méthode de forage doit être choisie par sections selon les formations
La documentation indique que la RC600 prend en charge le forage RC et le forage conventionnel au marteau fond de trou DTH, ainsi que la rotation à la boue. Les couches meubles telles que sol, sable et gravier ne conviennent pas nécessairement au forage RC à haute pression d'air directement ; on peut d'abord utiliser la rotation à la boue pour stabiliser et former le trou, puis passer au procédé RC ou DTH après être entré dans une formation rocheuse stable. Un projet de puits d'eau met l'accent sur les parois du trou, le diamètre du puits, l'aquifère et la structure de construction, ce qui diffère des préoccupations d'un projet d'échantillonnage RC minier.
La lecture des paramètres diffère entre application de puits d'eau et application d'échantillonnage
Lorsqu'un même équipement est utilisé pour un puits d'eau profond, la continuité du retour d'échantillons, la numérotation des échantillons et l'enregistrement des profondeurs ne sont plus prioritaires ; pour des applications telles que l'abaissement de la nappe en zone minière, il faut concevoir l'emplacement, l'espacement, le diamètre et le débit de pompage des puits en fonction des conditions hydrogéologiques, la foreuse ne réalisant que le forage et ne pouvant remplacer la conception de l'abaissement de la nappe. La partie de la documentation consacrée aux puits d'eau profonds décrit les domaines d'application, sans donner de conclusions sur la configuration de construction du puits pour des combinaisons précises de diamètre et de formation.
Pourquoi les deux types de tâches ne peuvent pas être directement transposés
En plaçant côte à côte les contraintes des deux types de tâches, les différences apparaissent plus clairement.
| Point à vérifier | Ce qui importe pour un emplacement en forêt dense | Ce qui importe pour un puits à faible profondeur |
|---|---|---|
| Dimensions hors tout | Largeur du passage et hauteur libre | Aménagement du site de puits et espacement des équipements |
| Capacité de déplacement | Portance du sol forestier et continuité de la pente | Transfert entre chantiers et entre emplacements de puits |
| Conditions de plateforme | Espace suffisant pour la mise à niveau par stabilisateurs | Surface de travail à la tête du puits et espace d'évacuation des boues |
| Diamètre et profondeur de forage | Généralement conçus comme trous d'exploration | Déterminés par le diamètre de puits conçu et la profondeur de l'aquifère |
| Méthode de forage | Selon la nécessité d'échantillons de cuttings | Selon la formation et la structure de construction du puits |
Ce tableau veut dire une chose : l'utilisation d'un même équipement pour les deux types de tâches suppose que tous ces points de vérification soient satisfaits dans un même projet. Si une seule colonne est satisfaite, les conditions de l'autre ne le seront pas automatiquement.
Il reste un point de recoupement entre ces deux types de tâches
Le diamètre de forage de 105–450 mm et la profondeur de 600 m de la RC600 la font apparaître à la fois dans les scénarios de trous d'exploration minière et de puits d'eau profonds à grand diamètre. Les angles de travail de 45° et 90° relèvent de la même logique : 90° pour l'exploration verticale conventionnelle et la construction de puits d'eau, 45° plutôt adapté au traversement incliné de corps minéralisés, de filons et de zones de faille. Le partage est un fait, mais partage ne signifie pas que les conditions des deux types de tâches sont interchangeables.
Plus important encore, les équipements annexes ne sont pas les mêmes. Un projet RC minier nécessite également un grand compresseur d'air, des flexibles de retour d'échantillons, un dispositif d'échantillonnage et une zone d'échantillons ; les dimensions de la plateforme de forage doivent être planifiées à l'avance pour garantir une distance de sécurité suffisante et des passages opérationnels entre les équipements. Un projet de puits d'eau doit organiser ses équipements annexes autour de la structure de construction du puits. Pour un même équipement dans les deux types de projets, les ressources de site mobilisées diffèrent considérablement ; on ne peut pas planifier le site en se basant uniquement sur la machine principale.
Quelques points restent à confirmer auprès du fabricant ou du maître d'ouvrage
- Les performances réelles de circulation en conditions de forêt dense ne sont pas décrites dans cette documentation ; elles doivent être vérifiées séparément en fonction de la largeur du passage, de la pente et des conditions de sol.
- L'accessibilité réelle d'un diamètre de 450 mm à 600 m de profondeur : la documentation donne une plage de paramètres, et non un résultat de forage réel pour une combinaison donnée.
- La structure de construction du puits, la disposition des crépines et la position de l'aquifère dans un projet de puits à faible profondeur relèvent de la conception hydrogéologique et ne font pas partie de la documentation de l'équipement.
- La pression de travail de 1,6–6 MPa et la consommation d'air de 16–75 m³/min correspondent à une plage de capacité de forage ; le choix du compresseur d'air associé doit être confirmé séparément en fonction de la profondeur, du diamètre, de l'altitude et de la dureté de la roche.
En réunissant ces points, la conclusion est en fait simple : la capacité d'une foreuse à circulation inverse sur chenilles à prendre en charge à la fois des emplacements en forêt dense et des puits à faible profondeur ne dépend pas de l'importance du chiffre de profondeur de forage affiché, mais de la satisfaction simultanée de ces deux types de conditions dans un même projet. Lorsque ces deux types de conditions sont réunies séparément, l'équipement peut être partagé ; si l'une d'elles ne l'est pas, changer la configuration ou l'équipement est un choix normal.
