Dans le tableau des paramètres du CR1000P, la section de la tête d'entraînement rotative comporte trois lignes : transmission directe par broche, vitesse maximale 1250 tr/min, couple maximal 1100 N·m. Dans l'unité de boue de la même documentation figure également une valeur de 1500 tr/min — il s'agit de la vitesse du malaxeur à boue. Les deux valeurs ont la même unité, mais concernent des systèmes totalement différents. Cet article traite uniquement de ce que ce 1250 tr/min de la tête d'entraînement contraint réellement dans le carottage profond, et de ce qu'il ne permet pas d'expliquer.

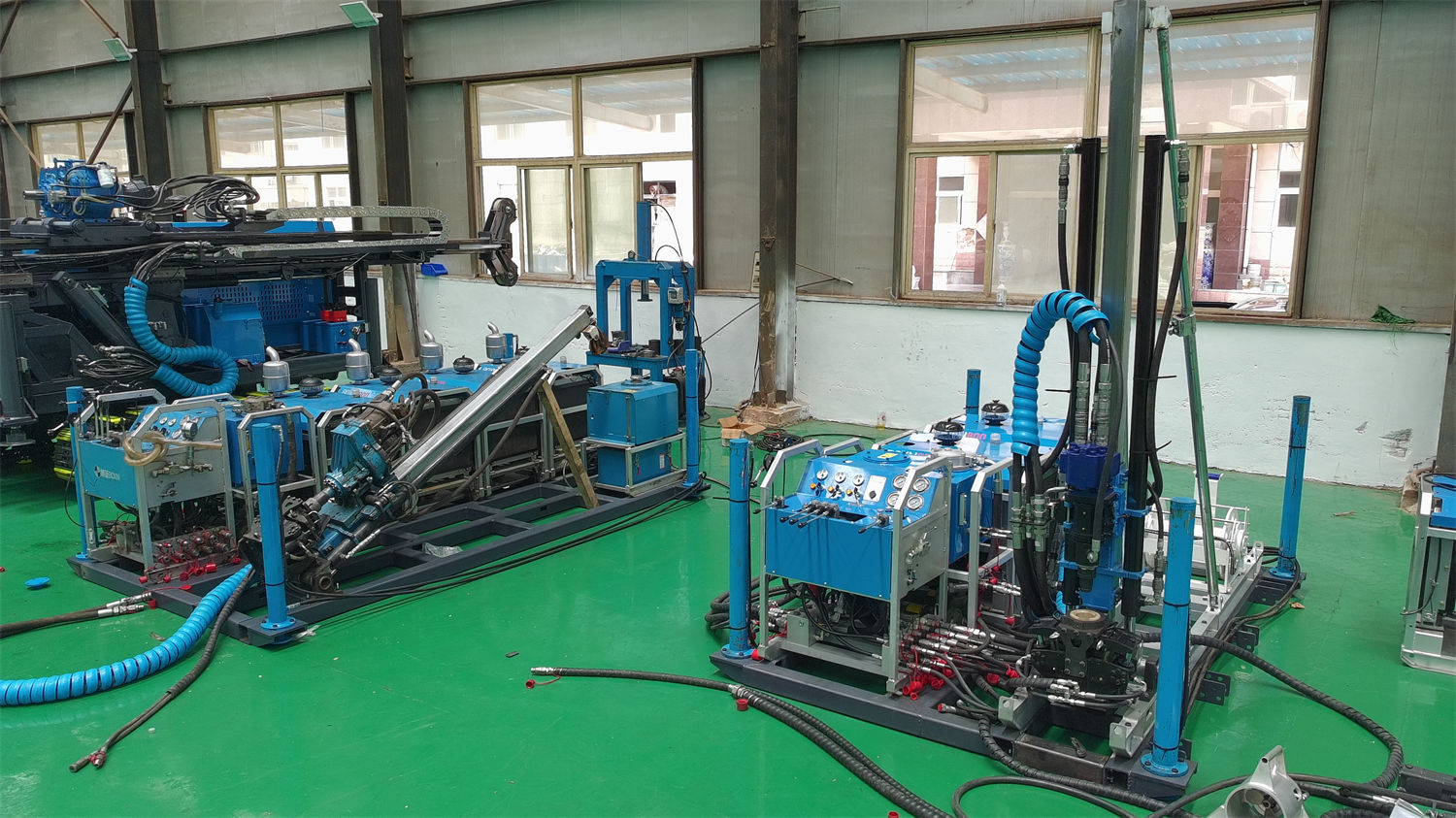

1250 tr/min décrit la limite de rotation de la tête d'entraînement elle-même
Commençons par préciser à quoi se rattache cette valeur. Le 1250 tr/min figure dans la colonne de la tête d'entraînement rotative, aux côtés du mode d'entraînement (moteur hydraulique à engrenages), du mode de transmission (broche à entraînement direct) et du diamètre maximal de tige applicable de 114 mm. Il s'agit d'une valeur donnée par le système : dans les conditions hydrauliques et de transmission autorisées, la vitesse maximale que peut atteindre la broche de la tête d'entraînement.
Il convient de la distinguer de deux autres valeurs. D'une part, les 1500 tr/min du malaxeur à boue, qui correspondent à la vitesse propre du dispositif de malaxage ; d'autre part, les 3000 / 1450 tr/min du moteur électrique, qui correspondent à la vitesse côté source d'énergie, séparée de la vitesse de broche par la transmission hydraulique. Consigner ces trois valeurs comme un même type de paramètre ferait perdre toute base de comparaison ultérieure.
La vitesse contraint la phase de rotation, pas le rythme de forage de l'ensemble de la machine
Le forage carottier peut être grossièrement divisé en plusieurs phases simultanées : rotation, avance axiale, circulation de boue, treuil à câble.
- Rotation : vitesse maximale 1250 tr/min, couple maximal 1100 N·m
- Axe : force de poussée 67 kN, force de levage 130 kN, course d'avance 1,8 m
- Circulation : débit de boue 100 L/min, pression de boue 7 MPa
- Auxiliaire : capacité de câble 1200 m (câble acier de 6 mm), force de levage à tambour vide 14,5 kN, force de levage à tambour plein 6,9 kN
Le 1250 tr/min n'apparaît que dans le premier groupe. Il indique la limite de rotation de la tête d'entraînement, mais ne peut pas remplacer le jugement sur la faisabilité d'un trou profond fondé sur la charge axiale, le débit de fluide de forage et la capacité du treuil.

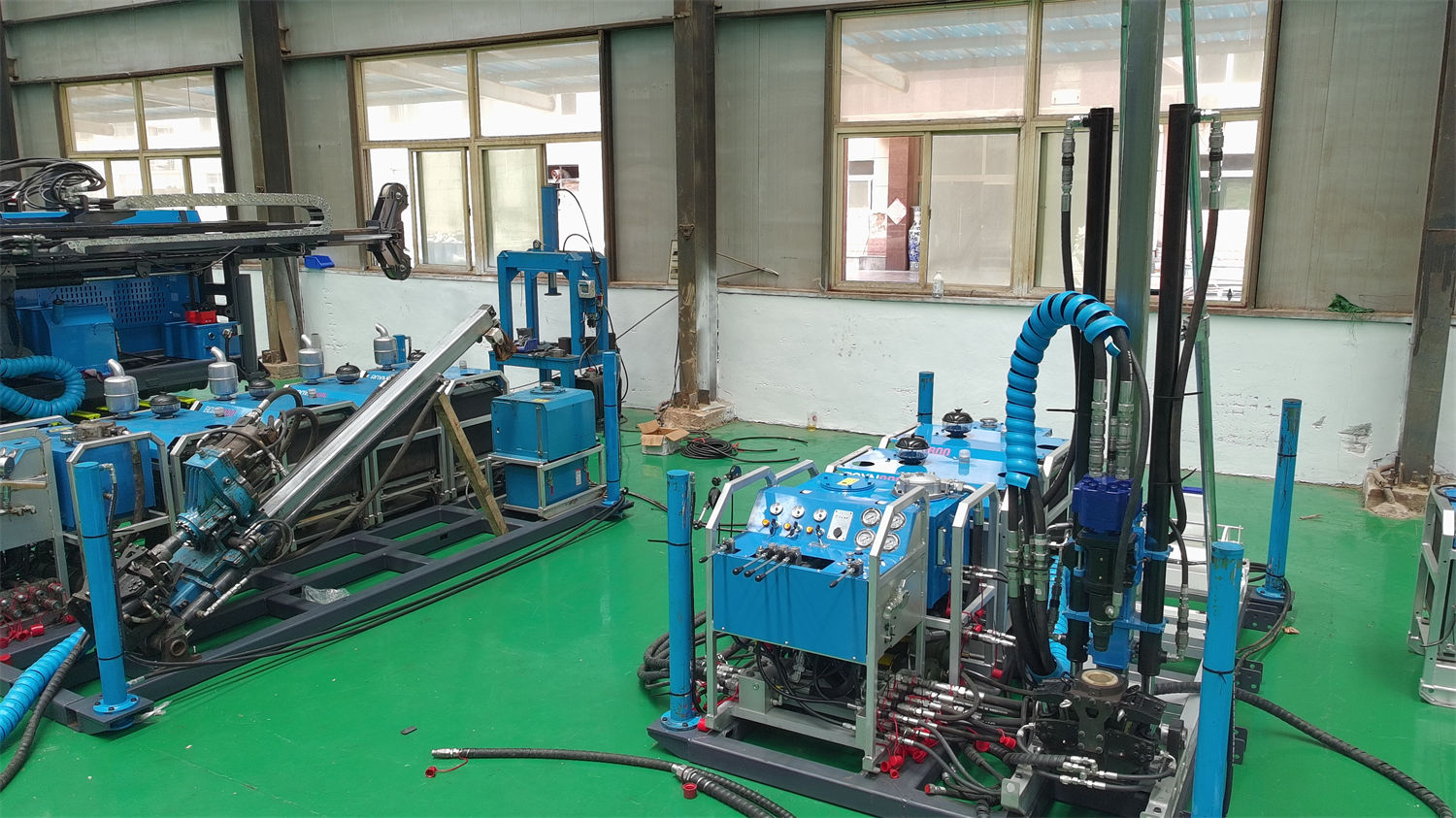

Les conditions d'apparition du 1250 tr/min dans la documentation
Le CR1000P présente une profondeur de référence de 1150 m en BQ, 1000 m en NQ et 550 m en HQ ; plus le diamètre de carottage diminue, plus la profondeur de référence augmente. Or la tête d'entraînement de la même machine n'a qu'une seule valeur de vitesse maximale, ce qui montre en soi que la vitesse nominale est une limite côté équipement, et que la vitesse réellement utilisée selon la profondeur, le diamètre et la nature du terrain est une autre question.
Dans la documentation, les éléments indiqués aux côtés de la vitesse sont l'angle de forage de 45°–90°, la longueur de tige applicable de 1 / 1,5 m et le diamètre maximal de tige applicable de 114 mm pour la tête d'entraînement. Ces éléments constituent ensemble les limites de travail du système de rotation ; aucune lecture isolée ne suffit.
Lorsque la profondeur augmente, la vitesse fait face à des variations de charge
Après la section sur la tête d'entraînement, la documentation indique explicitement : avec l'augmentation de la profondeur du trou, le poids des tiges, le frottement des parois et l'effet de la déviation deviennent plus marqués ; l'opérateur doit ajuster en temps utile la pression sur l'outil, la vitesse et le fluide de forage selon l'évolution du couple et de la résistance à l'extraction, afin d'éviter de continuer à forer en force dans des conditions anormales.
Cette phrase place la vitesse dans une relation dynamique. Le 1250 tr/min est la limite atteignable par la tête d'entraînement, tandis que la vitesse réellement choisie dans le trou dépend de plusieurs facteurs : le type de couronne et le mode de coupe, l'intégrité du terrain en cours, la capacité du fluide de forage à évacuer les débris, et la résistance à la rotation due au poids du train de tiges. En trou profond, si les paramètres de forage ne correspondent pas à l'état du trou, le problème se manifestera d'abord par le couple et la résistance à l'extraction, et non d'abord sur l'indicateur de vitesse.
Deux erreurs de lecture fréquentes
La première consiste à considérer le 1250 tr/min indépendamment du couple. Les deux valeurs de la même ligne correspondent à deux charges du même train de tiges — le couple nécessaire pour le faire tourner, et la capacité à le faire tourner à une certaine vitesse. Le 1100 N·m et le 1250 tr/min du CR1000P proviennent de la même tête d'entraînement et ne peuvent pas être combinés avec le couple et la vitesse d'une autre machine.
La seconde consiste à prendre le 1250 tr/min pour un indicateur d'efficacité de forage. La documentation ne donne ni la vitesse d'avancement mécanique atteignable à une certaine vitesse pour un terrain donné, ni l'évolution de la durée de vie de la couronne selon la vitesse. Pour juger de l'efficacité qu'une machine peut atteindre sur un site minier donné, il faut prendre en compte les conditions sur site, les outils dans le trou et les méthodes opératoires ; la documentation le précise elle-même.
Ce à quoi la documentation de cette machine ne répond pas
Les questions suivantes ne trouvent pas de fondement dans la documentation publique du CR1000P et nécessitent une confirmation auprès du fabricant ou du maître d'ouvrage : les conditions de travail précises correspondant à 1250 tr/min, le comportement de montée en température du système hydraulique en usage continu à cette vitesse, les plages de vitesse recommandées selon les terrains, et la correspondance entre vitesse et choix de couronne. Ces éléments relèvent des procédés et de l'exploitation sur site, et non d'une valeur unique dans la documentation.
De même, la capacité de câble de 1200 m et la vitesse de levage de 116 m/min décrivent les capacités du système de treuil et ne doivent pas être associées au 1250 tr/min de la tête d'entraînement pour évaluer la capacité de forage de la machine.
