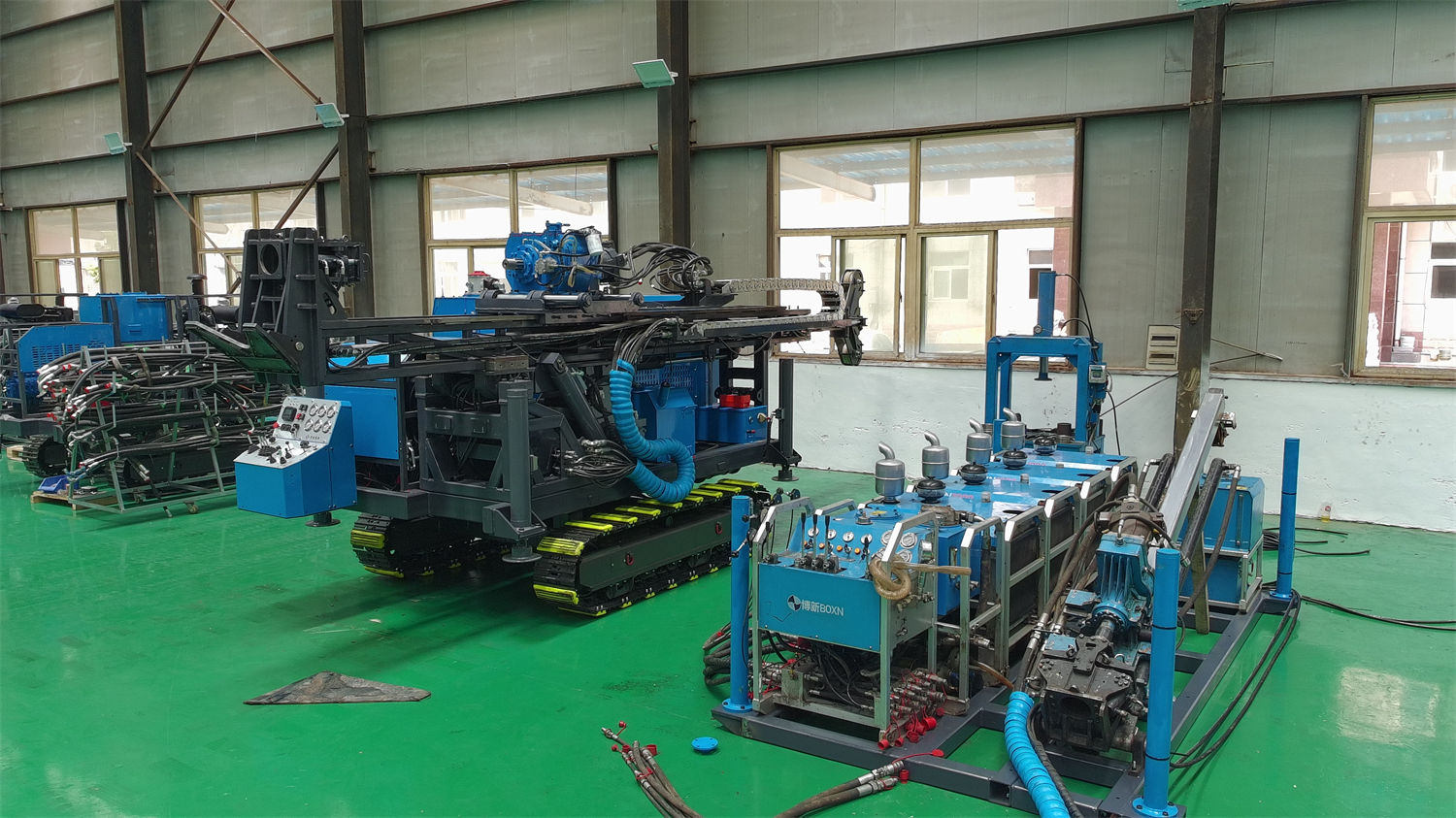

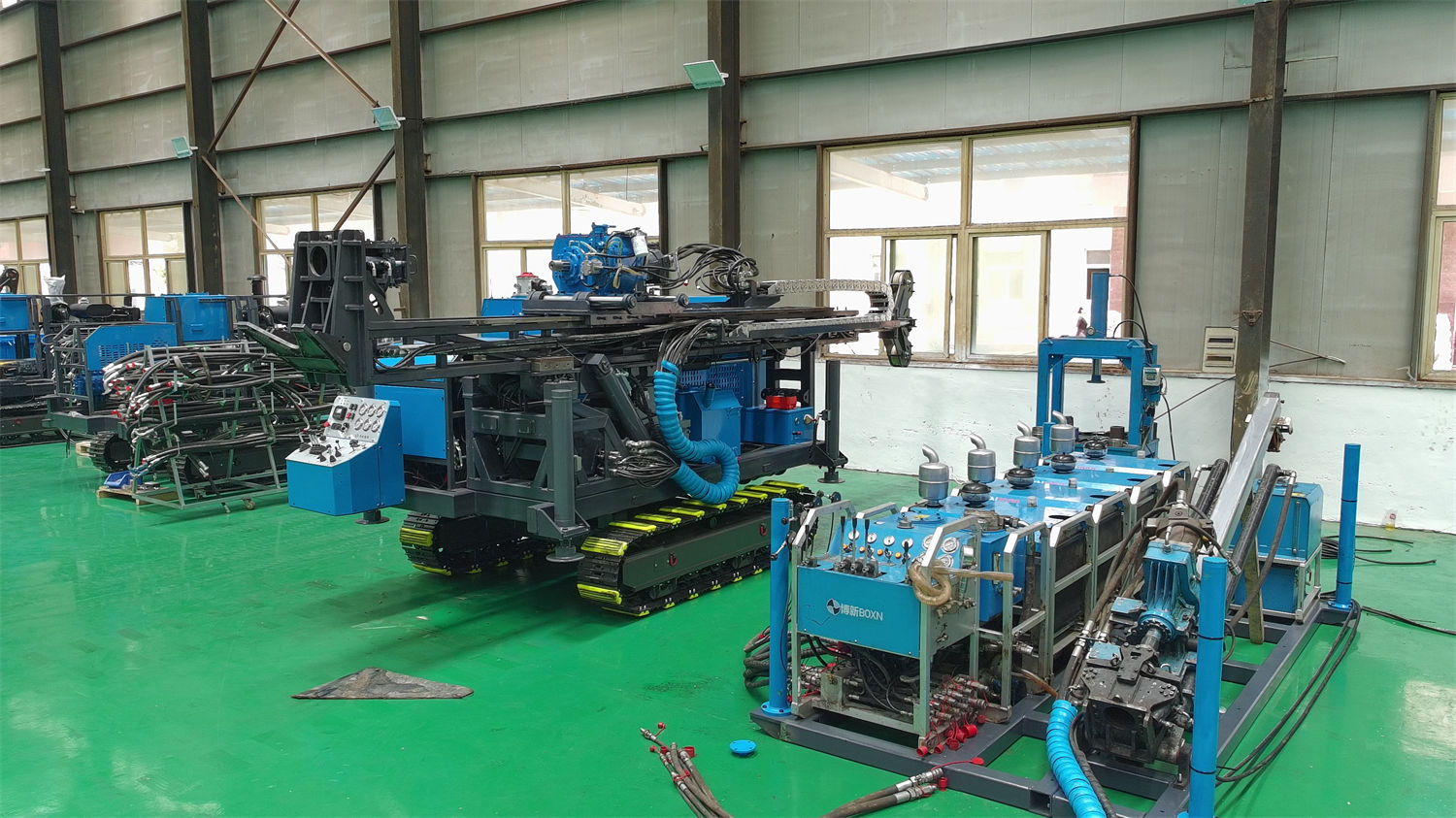

« Modulaire, démontable, donc accessible même sur les pentes les plus raides. » Cette phrase revient souvent dans les discussions de projets de carottage en montagne. Elle fusionne deux choses : d'une part, une fois l'équipement démonté en plusieurs modules, le poids et les dimensions de chaque pièce diminuent ; d'autre part, la question de savoir si ces modules peuvent réellement atteindre le site de forage, puis être assemblés et mis en service. Les données publiées sur le CR800P concernent le poids des modules et les paramètres de forage d'une foreuse carottière hydraulique modulaire portable, deux aspects qui ne répondent pas à la même question.
Ce que la modularité permet réellement d'obtenir
Les poids de référence des modules du CR800P sont les suivants : unité motrice 180–260 kg, unité de commande 140 kg, unité d'huile hydraulique (avec huile) 160 kg, unité de boue 95 kg, poids total 1380 kg. Ces valeurs indiquent l'ordre de grandeur de chaque pièce après démontage, et non la preuve que n'importe quel chemin de montagne est praticable.
Faire entrer un équipement complet de 1380 kg jusqu'au site de forage par la construction d'une route et un levage, ou transporter cinq modules séparément, relève effectivement de deux organisations différentes. Mais « démontable » ne fait que réduire le problème de transport de l'échelle de la machine complète à celle des modules ; chaque étape reste ensuite soumise à des contraintes de largeur de voie, de pente, de rayon de courbure, de portance du sol, de capacité de transport humaine ou par câble. Ces conditions n'ont pas de valeurs correspondantes dans les données du CR800P et doivent être vérifiées séparément avant l'accès au site.
Le poids des modules ne permet pas de déduire la capacité de passage
Une unité motrice de 180–260 kg correspond à des solutions de transport totalement différentes selon les projets : sur une piste forestière, un petit transporteur à chenilles peut acheminer les pièces une par une ; sur une pente raide, seul un treuil ou un câble peut être utilisé ; pour franchir un ravin, il faut d'abord résoudre la question du franchissement. L'unité d'huile hydraulique de 160 kg avec huile nécessite également de prendre en compte l'angle d'inclinaison et l'étanchéité lors du transport. Outre l'unité de boue de 95 kg, les matériaux de boue, l'eau et la zone de mélange doivent aussi être disponibles à proximité du site de forage.
- Le poids des modules détermine si chaque pièce peut être soulevée ou transportée d'une certaine manière, mais ne détermine pas si l'itinéraire est viable ;
- Le poids total de 1380 kg est la somme des modules, et ne signifie pas que l'ensemble peut être déplacé une fois sur place ;
- La surface d'assemblage nécessite planéité et portance ; les zones de stockage des tiges de forage, des caisses de carottes et des matériaux de boue doivent être calculées séparément.
45°–90° désigne l'angle de forage, pas la difficulté d'accès
Le CR800P prend en charge le forage multi-angle de 45° à 90°. Dans les filons contrôlés par des failles et des zones de cisaillement, les forages inclinés peuvent améliorer l'efficacité de traversée du minerai ; la plage d'angle réglable relève de la capacité d'implantation des forages, et non de la capacité de l'équipement à atteindre le site. Lorsque la surface de la plateforme en montagne est limitée, le réglage de l'angle influence également l'orientation du mât, le placement des tiges et l'espace d'opération au trou, ce qui doit être vérifié en fonction des conditions spécifiques de la plateforme.
La capacité de forage à profondeur intermédiaire repose sur plusieurs paramètres
Les profondeurs de forage de référence du CR800P sont de 920 m en BQ, 800 m en NQ et 380 m en HQ. Ces trois spécifications ne peuvent pas être comparées directement entre elles : plus la spécification est petite, plus la profondeur extractible est grande, ce qui exprime la même capacité de forage dans différents systèmes d'outils. En descendant, la répartition des rôles des composants est approximativement la suivante.
| Paramètre | Valeur | Étape concernée |
|---|---|---|
| Force de poussée | 67 kN | Direction d'avance, avec contrôle de la pression de forage |
| Force de levage | 130 kN | Marge pour l'extraction et la gestion de la résistance dans le trou |
| Couple de la tête d'entraînement | 980 N·m | Coupe rotative, à ajuster selon les changements de lithologie |
| Vitesse de rotation de la tête d'entraînement | max. 1200 tr/min | À adapter au type de trépan et à l'intégrité de la formation rocheuse |
| Capacité de câble du treuil | 1000 m (câble de 6 mm) | Remontée de la tige intérieure pour carottage au câble de niveau 800 m |
| Débit et pression de boue | 100 L/min, 7 MPa | Évacuation des cuttings et stabilité du retour d'eau |
À mesure que la profondeur augmente, le poids propre des tiges et le frottement contre les parois du trou augmentent progressivement ; la force de levage de 130 kN laisse une marge pour la manipulation des tiges dans les sections profondes. En cas de résistance anormale, il faut d'abord vérifier l'état des parois et la circulation plutôt que de forcer en traction continue.
La solution d'alimentation dépend des conditions d'approvisionnement du site minier
Le CR800P peut être équipé d'un moteur diesel d'une puissance requise ≥ 99 kW, ou d'une configuration de trois moteurs électriques de 22 kW. Dans les zones montagneuses isolées, il faut intégrer le transport du carburant, les conditions de production d'électricité et les ressources de maintenance dans la décision ; sur une plateforme fixe avec une alimentation stable, une solution électrique peut être envisagée pour réduire la maintenance du moteur et la pression de stockage et de transport du carburant. Le choix n'est pas une extension de la portabilité, mais le résultat de l'adéquation avec les conditions d'approvisionnement.
Accessibilité et constructibilité sont deux choses différentes
La structure modulaire abaisse le seuil de transport de chaque pièce, mais les éléments suivants doivent encore être vérifiés séparément avant le début des travaux : praticabilité en saison des pluies, stabilité des talus, itinéraire de transport à pied, drainage de la plateforme et portance de la surface d'assemblage, source d'eau pour la boue, emplacement de stockage des tiges et des caisses de carottes, voies de sécurité. Lorsque les sites de forage sont dispersés et que les lignes d'exploration traversent plusieurs crêtes ou ravins, ces conditions déterminent souvent le rythme du projet avant même l'équipement lui-même.
Ainsi, « modulaire et portable » peut se lire comme une amélioration de l'accessibilité de l'équipement, mais ne doit pas être interprété comme un laissez-passer permettant d'accéder à n'importe quelle montagne. L'efficacité réelle de forage, la profondeur et la récupération des carottes dépendent des conditions géologiques du site, des outils dans le trou, de l'angle de forage et des méthodes d'opération ; les limites de pente et de portance non abordées dans cet article doivent être confirmées auprès du fabricant ou des données d'étude de site.
