Si l'objectif d'un projet d'exploration est d'obtenir des carottes continues intactes pour la description et les essais, la WR400RC n'est pas l'équipement adapté ; sa vocation est d'obtenir par circulation inverse des échantillons de cuttings remontés selon la profondeur du trou. La WR400RC est une foreuse à circulation inverse sur chenilles de 400 m, avec une profondeur maximale de 400 m et un diamètre de forage de 105 à 305 mm, adaptée à l'exploration minière, à l'échantillonnage géologique et à la construction de puits d'eau profonds. Avant l'achat, il faut d'abord déterminer si le projet nécessite des échantillons de cuttings ou des carottes continues ; c'est la première question pour juger si cette machine est appropriée.
Distinguer d'abord les deux objectifs d'échantillonnage
Ce que l'échantillonnage de cuttings permet de déterminer
Le forage à circulation inverse établit un canal de retour indépendant via des tiges à double paroi ; l'air comprimé entraîne l'outil de fond, puis les cuttings remontent rapidement en surface par le tube intérieur. Par rapport à l'évacuation par l'espace annulaire, ce trajet réduit le mélange des cuttings dans le trou, ce qui facilite la collecte d'échantillons par intervalles de profondeur. Il convient pour prélever des échantillons à intervalles réguliers, noter les variations de couleur, lithologie, altération et minéralisation, puis les envoyer au laboratoire pour analyse de teneur.
Ce que le carottage continu permet de déterminer
Le carottage continu fournit des carottes intactes, facilitant l'observation des structures, des textures et des relations de contact, ainsi que la réalisation d'essais systématiques en fonction de la longueur de carotte. Les informations sur la WR400RC précisent qu'elle obtient des échantillons de cuttings remontés par profondeur, et non des carottes continues intactes. Si le projet exige un carottage intégral avec un taux de récupération comme critère d'acceptation, il faut choisir une foreuse carottière plutôt que de chercher une solution de remplacement avec cette machine.
Approches combinées courantes
En exploration minière, une pratique courante consiste à utiliser d'abord la circulation inverse pour établir rapidement des points de contrôle sur une large zone, afin de vérifier les anomalies et de délimiter grossièrement les corps minéralisés, puis de décider quelles zones prioritaires nécessitent un forage carottier complémentaire. Les informations sur la WR400RC indiquent qu'elle est adaptée à l'exploration des mines d'or, de cuivre, de fer et de lithium ; pour l'or, elle peut servir à la vérification d'anomalies de surface, à l'étude de la minéralisation sous couverture, au contrôle des limites de corps minéralisés et au forage d'extension périphérique.
Paramètres techniques et conditions d'application de la WR400RC
| Élément | Paramètre |
|---|---|
| Profondeur maximale | 400 m |
| Diamètre de forage | 105–305 mm |
| Angle de travail | 45° / 90° |
| Moteur | 92 kW Yuchai |
| Force de levage | 22 T |
| Poussée axiale | 6 T |
| Couple de rotation | 8000 / 4000 N·m |
| Vitesse maximale | 75 / 150 tr/min |
| Pression d'air de travail | 1,2–3,5 MPa |
| Consommation d'air | 16–55 m³/min |
| Tiges RC recommandées | 89 / 102 mm, longueur 3 m |
| Vitesse de déplacement sur chenilles | environ 2,5 km/h |
| Angle de montée maximal indicatif | 21° |
| Course des vérins hydrauliques | 1,6 m |
| Force de levage du treuil auxiliaire | 1,5 T |
| Poids total | environ 11 T |
| Dimensions | environ 7 × 1,85 × 2,86 m |
Il convient de préciser que 400 m est la profondeur maximale donnée dans les informations techniques ; la profondeur réelle dépend du diamètre, des tiges, de la capacité du compresseur, des conditions géologiques, de la déviation du trou et de l'usure des outils. Elle doit être comprise comme une capacité de référence dans une configuration typique, et non comme une limite garantie dans toutes les conditions.
Vérifier trois points selon le type de projet
Exploration minière et échantillonnage géologique
- La profondeur et le diamètre du trou sont-ils dans la plage de 400 m et 105–305 mm ? Lorsque le diamètre et la profondeur approchent simultanément des limites, une vérification plus attentive est nécessaire.
- Le trou est-il vertical ou incliné à 45° ? Les informations indiquent deux angles de travail, 45° et 90°, utilisables pour vérifier des corps minéralisés inclinés, des zones structurales ou des cibles spécifiques ; avant le début des travaux, l'orientation et l'angle du trou doivent être confirmés selon la conception géologique.
- Un carottage continu intégral est-il exigé ? Si oui, ce modèle ne convient pas ; si seuls des échantillons de cuttings sont nécessaires, il faut mettre en place un système de numérotation, pesée, conditionnement et enregistrement des anomalies.
Construction de puits d'eau de moyenne à grande profondeur
Les informations classent les puits d'eau profonds parmi les principales applications, ce qui inclut l'approvisionnement en eau des zones rurales, l'irrigation agricole, l'eau industrielle et l'exploitation des eaux souterraines en zone minière. Cependant, la construction de puits d'eau n'exige pas nécessairement l'utilisation du système d'échantillonnage RC sur toute la profondeur ; selon les formations et les exigences de complétion, on peut choisir un marteau fond de trou, le forage à la boue ou d'autres méthodes adaptées. Les forages d'exploration privilégient la qualité des échantillons, tandis que les puits d'eau privilégient la stabilité du trou, le diamètre et les niveaux producteurs ; dans un même projet, on peut envisager une plateforme commune avec des configurations distinctes.
Usage partagé pour l'approvisionnement en eau et les études minières
Un projet minier peut nécessiter à la fois des forages d'exploration et des puits pour l'eau domestique, l'abattage des poussières et l'eau auxiliaire de production. La WR400RC dispose de plusieurs modes de forage et peut être configurée différemment selon l'objectif des trous au sein d'un même projet, ce qui a un intérêt pratique pour le taux d'utilisation de l'équipement.
Évaluer la compatibilité des procédés selon les formations
- Couverture meuble : les sols, argiles, sables et graviers sont sujets à l'effondrement et ne conviennent pas nécessairement au forage RC pneumatique direct. Les informations indiquent que ce modèle prend en charge le forage à la boue ; les formations meubles supérieures peuvent donc être forées à la boue avec tubage selon l'état des parois, puis on passe à un autre procédé dans les roches stables.
- Roche altérée et roche dure relativement intacte : on peut utiliser des marteaux fond de trou à moyenne ou haute pression ; il faut surveiller le débit du compresseur, la lubrification du marteau, l'usure du trépan et l'état du retour des cuttings.
- Zones broyées et formations fracturées : risques de chutes de blocs et d'élargissement local du trou ; les cuttings peuvent stagner puis remonter en masse, ce qui dégrade la correspondance entre échantillon et profondeur. Si la précision d'échantillonnage est élevée, il faut préciser dans le plan d'achat et de construction la surveillance par le géologue de site des variations du retour d'échantillons.
Exigences d'équipement pour l'échantillonnage à circulation inverse
Le forage RC impose des exigences élevées au compresseur en pression et en débit. Les informations indiquent une pression de travail de 1,2–3,5 MPa et une consommation d'air de 16–55 m³/min. Lorsque la profondeur augmente, que le diamètre s'accroît ou que la roche est dure, un débit d'air insuffisant réduit la vitesse de remontée des cuttings, ce qui peut nuire à la continuité de l'échantillonnage et à la propreté du fond. Les spécifications du compresseur doivent être vérifiées point par point avec l'entrepreneur selon la profondeur et le diamètre réels ; les informations de ce site ne fournissent pas de configuration fixe, et il convient de confirmer auprès du fabricant la plage de débit et de pression nécessaire avant l'achat.

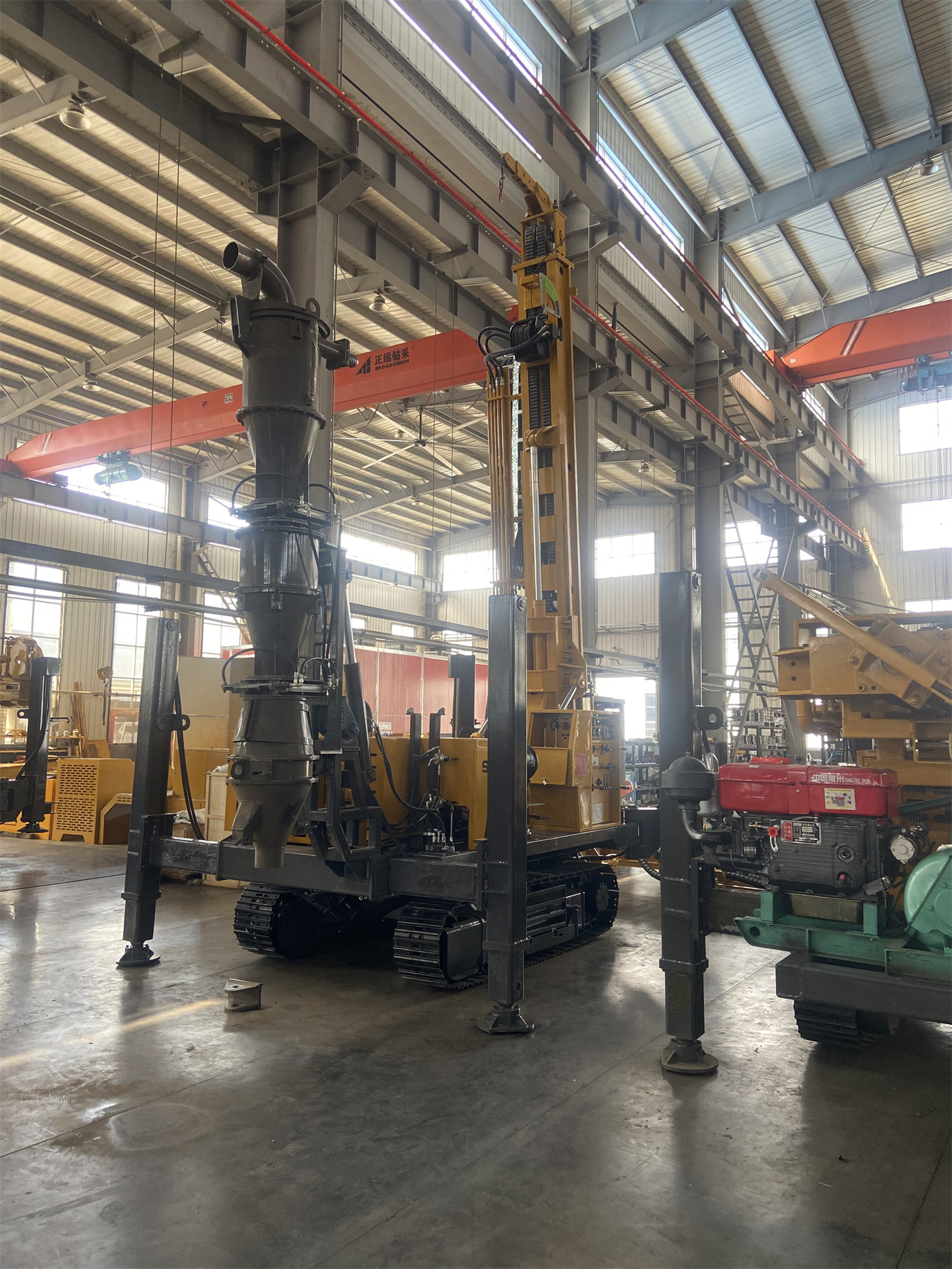

L'état de retour des échantillons affecte directement la qualité des données. Pendant les travaux, il faut observer la quantité de retour, la taille des particules, les variations de poussière et l'existence éventuelle de mélanges ; à chaque ajout de tige, nettoyage du trou ou reprise après arrêt, la section de transition doit être traitée selon le protocole d'échantillonnage sur site pour éviter de mélanger des échantillons de profondeurs différentes. Les échantillons RC doivent être numérotés, pesés et conditionnés par intervalles de profondeur fixes, avec enregistrement du numéro de trou, de la profondeur, de l'heure et des anomalies ; le système d'échantillonnage, le cyclone ou le diviseur doivent également être nettoyés régulièrement.
Concernant les tiges, les tiges RC recommandées ont un diamètre de 89 / 102 mm et une longueur de 3 m. Les tiges RC ont une structure différente des tiges simples ; il faut garantir l'étanchéité et la fiabilité des connexions entre les canaux intérieur et extérieur. Pendant les travaux, il convient de vérifier régulièrement les raccords, les joints et l'usure du tube intérieur des tiges à double paroi, afin d'éviter les fuites d'air et les mélanges d'échantillons qui nuiraient à la qualité.
Points à confirmer avant l'achat
- Le projet accepte-t-il des échantillons de cuttings en remplacement des carottes continues, et comment sont définis les critères d'acceptation ?
- La combinaison profondeur maximale / diamètre, et la nécessité de trous inclinés à 45°.
- La configuration pression/débit du compresseur, et si elle est fournie par le fabricant.
- Le processus précis de collecte, division, numérotation et conditionnement des échantillons, ainsi que la répartition des responsabilités.
- Les conditions de passage entre forage à la boue et RC pneumatique, ainsi que la configuration du tubage.
- Les conditions d'implantation : machine d'environ 11 T, vitesse de déplacement sur chenilles d'environ 2,5 km/h, angle de montée maximal indicatif de 21° ; avant tout déplacement, vérifier la portance du sol et l'itinéraire de transport.
- Le plan de calage des vérins pour les forages inclinés et les travaux à couple élevé ; sur sol mou, éviter l'enfoncement des vérins sous charge élevée prolongée.
La WR400RC fournit une plateforme de forage ; la qualité finale des échantillons dépend aussi du protocole d'échantillonnage sur site et de l'opération par le personnel. Les jugements ci-dessus reposent sur les informations disponibles sur ce site et ne concernent ni des cas clients spécifiques, ni des transactions, ni des données mesurées ; pour le choix des équipements associés et les clauses contractuelles, il est recommandé de confirmer par écrit point par point avec le fabricant lors de la demande de devis.
