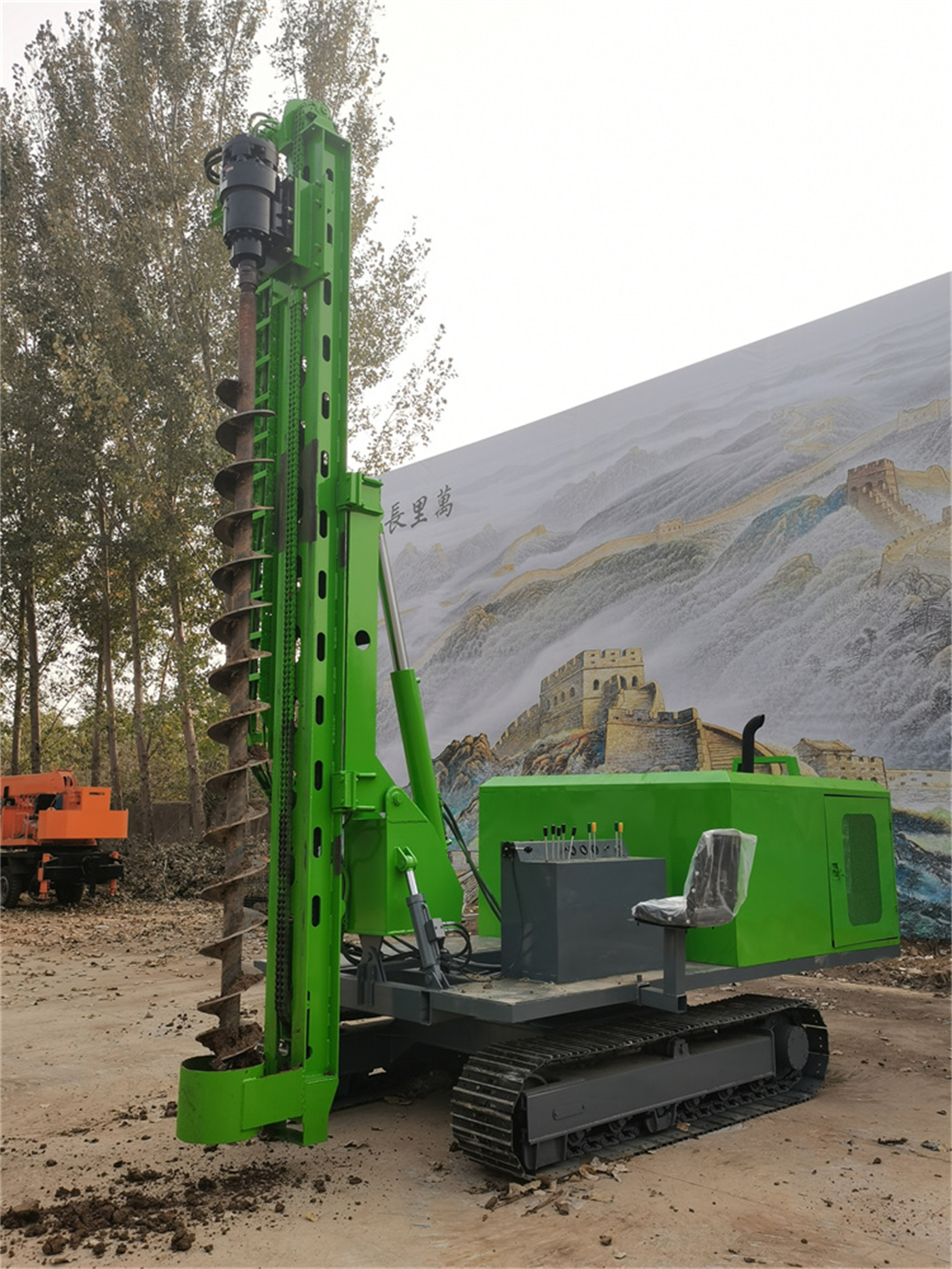

Pour la sélection d'équipement de pré-forage de fondations photovoltaïques, l'approche courante consiste à commencer par examiner les paramètres de l'équipement : plage de diamètres, profondeur de forage, couple. Mais ces valeurs dans les fiches techniques ne pointent pas en elles-mêmes vers un projet spécifique. Il est plus pratique d'inverser l'ordre : d'abord le type de pieu, puis en déduire le diamètre et la profondeur du trou, puis revenir à l'équipement pour vérification. Parmi les paramètres publiés du PV390, le diamètre de 80–600 mm, la profondeur de forage de 0–6 m, le couple de 13000 N·m, l'inclinaison du mât de 120°, le bras oscillant latéral à double vérin, la compensation télescopique avant-arrière de 50 cm, les patins de chenille de 400 mm et la pente de 35° se situent à différentes étapes de la chaîne de déduction et ne doivent pas être confondus en une seule phrase.
1、Le type de pieu distingue d'abord le diamètre et le mode de forage
« Pieu de fondation photovoltaïque » n'est pas un objet unique. Dans une même zone, les fondations de support, les poteaux de clôture et autres fondations superficielles n'ont pas les mêmes exigences en matière de trou. La documentation indique que le PV390 est destiné au pré-forage de fondations de support photovoltaïque, au forage et à la réalisation de pieux avec les accessoires correspondants ; la première étape consiste donc à lister par catégorie les types de pieux présents dans le projet.
- Fondation de support conventionnelle : correspond généralement à un pré-forage de petit diamètre, la valeur du diamètre étant définie par les plans de conception
- Types de pieux nécessitant des trous de fondation plus grands : la limite supérieure de diamètre indiquée dans la documentation est de 600 mm ; les trous dépassant cette plage ne relèvent pas du domaine publié du PV390
- Poteaux de clôture et autres fondations superficielles : relèvent également du domaine d'application décrit, mais le diamètre spécifique reste déterminé par la conception
À cette étape, la documentation fournit les limites de la plage de diamètres — 80–600 mm ; elle ne fournit pas le diamètre à retenir pour un projet spécifique. La correspondance entre type de pieu et diamètre provient des plans de conception, non de la documentation de l'équipement.
2、Le type de pieu détermine aussi la profondeur du trou, qui a une limite supérieure explicite
La profondeur de forage indiquée dans la documentation est de 0–6 m, et le PV390 est explicitement positionné pour les fondations de pieux photovoltaïques et les travaux de fondations superficielles, « et non pour la construction de puits profonds ». Cette restriction est plus importante que le chiffre lui-même.
Après avoir classé les types de pieux par profondeur de conception, deux cas se présentent : si la profondeur de conception se situe dans la plage de 0–6 m, elle relève de la couverture documentaire ; si elle dépasse 6 m, la documentation existante ne permet pas de conclure si le PV390 peut l'assumer, et une confirmation supplémentaire est nécessaire. On ne suppose pas ici qu'« un léger dépassement est acceptable », car la documentation originale ne fournit aucune marge.
3、Le diamètre et la profondeur renvoient ensemble au couple et à l'outil de forage
Le diamètre et la profondeur du trou ne sont pas deux conditions indépendantes ; ensemble, elles déterminent la charge lors du forage, laquelle correspond au couple, à la vitesse de rotation et au mode de poussée. À ce niveau, le PV390 publie trois éléments : couple de réducteur de 13000 N·m, vitesse de tige de 90 tr/min, poussée par chaîne.
La description du couple dans la documentation est la suivante : il peut couvrir la plage de forage de 80–600 mm ; pour les grands diamètres, les sols denses et les formations contenant des graviers, un couple plus élevé aide à maintenir la rotation, mais la pénétration réelle dépend encore du type de trépan, de la structure du sol et du contrôle de la poussée. Cette phrase ne convertit pas directement le couple en taux de pénétration et ne promet pas de vitesse de forage pour un diamètre donné. La description de la poussée par chaîne comporte également des restrictions : en présence de galets, de remblais ou de roche fortement altérée, il convient de contrôler la poussée en fonction de la charge de rotation et de l'état de l'outil, afin d'éviter une descente trop rapide pouvant provoquer une déviation du trou, un coincement ou un impact excessif sur l'outil.
Le jugement que l'on peut tirer à cette étape est donc directionnel : plus le diamètre est grand et le sol dense, plus le couple et le contrôle de la poussée sont critiques ; mais la question « le couple de 13000 N·m suffit-il pour ce projet » ne trouve pas de réponse dans la documentation elle-même et nécessite une confirmation complémentaire en fonction de la forme du trépan et de la structure du sol.
4、Les conditions d'attitude déterminent si les positions de pieux peuvent être traitées en continu
Après avoir décomposé le type de pieu, il faut revenir au terrain pour examiner comment aligner chaque position de pieu. Ce niveau correspond aux capacités de réglage d'attitude publiées du PV390, dont les fonctions ne se recoupent pas :
| Élément publié | Valeur | Action correspondante |
|---|---|---|

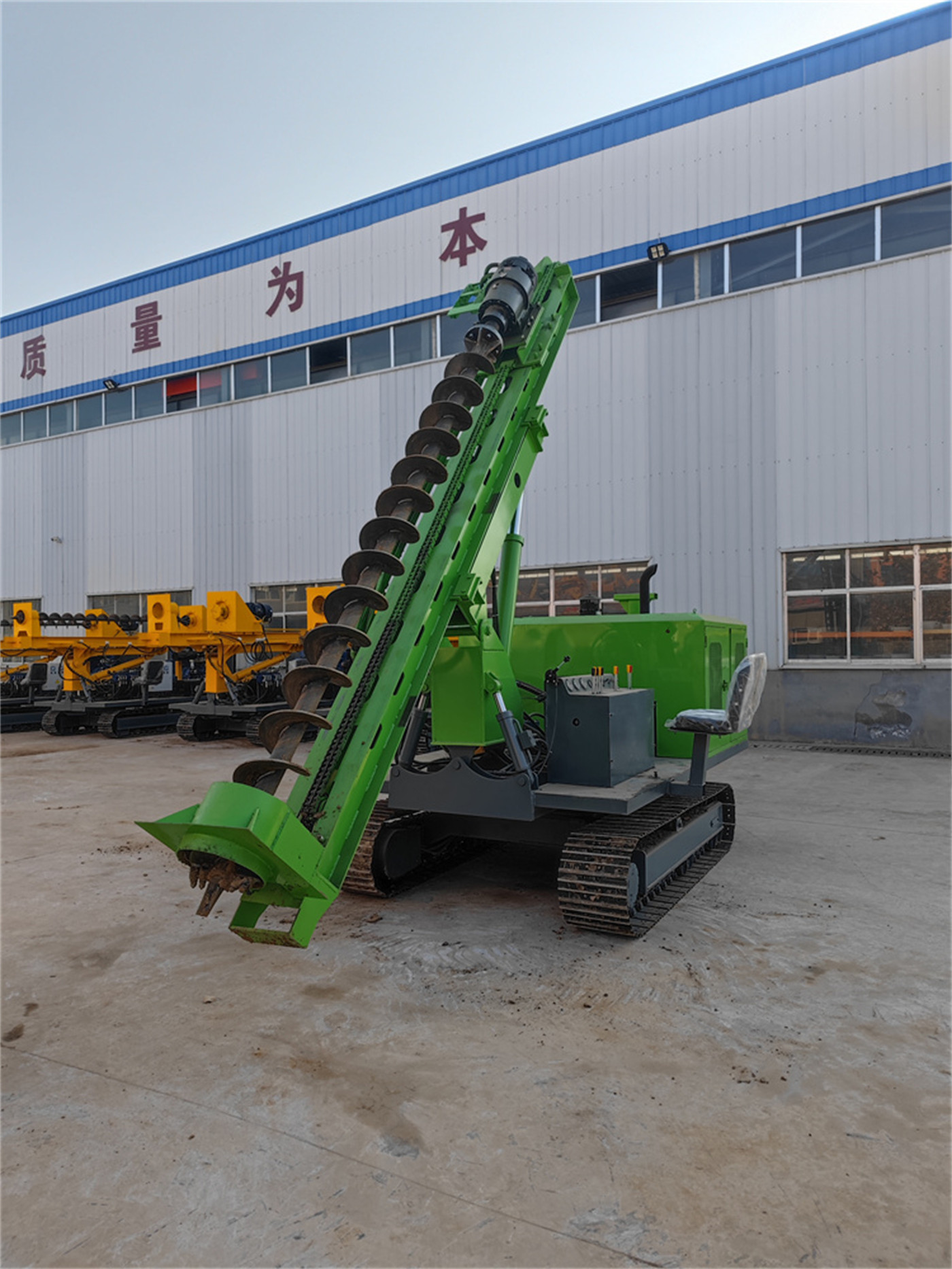

| Inclinaison du mât | 120° | Régler l'attitude de forage selon la pente et les exigences de position |
| Oscillation du mât | Bras oscillant latéral à double vérin | Alignement latéral une fois la machine stabilisée |
| Compensation télescopique avant-arrière | 50 cm | Réglage longitudinal fin de la position du pieu |
La documentation décrit ces trois capacités ensemble ; leur rôle est de réduire les ajustements de la machine entière à chaque position de pieu, afin d'améliorer le rythme de construction continue sur les grandes centrales photovoltaïques en réseau. Le lien avec le type de pieu réside dans le fait que plus la densité des positions est élevée et le sol irrégulier, plus les réglages d'attitude prennent en charge d'opérations d'alignement ; lorsque les positions sont espacées et le terrain plat, la valeur de ces capacités diminue relativement. La documentation n'indique pas de combien chaque réglage permet de réduire les déplacements de la machine entière ; aucune inférence quantitative n'est donc faite.
5、De la répartition des pieux au châssis et à la franchissabilité
Une fois le type de pieu, le diamètre, la profondeur et l'attitude confirmés, on examine enfin si l'équipement peut parcourir ces positions comme requis.
Les paramètres pertinents publiés du PV390 comprennent : châssis à chenilles, patins de chenille de 400 mm, angle de montée de 35°, dimensions hors tout de 5200 × 2300 × 2650 mm, moteur Yuchai quatre cylindres de 85 kW. La documentation décrit les patins de chenille comme favorisant la répartition de la pression au sol, adaptés aux chemins de terre, aux prairies, aux sols graveleux et aux terrains en pente ; pour la montée, elle précise explicitement que l'exécution réelle sur terrain en pente doit encore prendre en compte la pente transversale, le degré d'humidité du sol, la nature du terrain et le centre de gravité de la machine, et que l'angle de montée maximal ne doit pas être utilisé seul comme base de sécurité de déplacement.
L'articulation avec les étapes précédentes est la suivante : la répartition des positions de pieux détermine la fréquence des transferts, laquelle influence en retour la valeur de la forme du châssis. La documentation se limite à cette description et ne fournit pas de conclusion de circulation pour une zone spécifique.
Les conditions géologiques ne font pas partie de la chaîne de déduction par type de pieu, mais modifient certaines étapes
La documentation du PV390 donne des descriptions correspondant aux types géologiques ; cette partie ne provient pas du type de pieu, mais constitue une autre entrée parallèle :
- Sol, lœss : pré-forage conventionnel ; pour le lœss, ajuster les paramètres selon la densité et la teneur en eau
- Argile : attention à l'encrassement du trépan et à l'évacuation difficile des débris
- Sable à galets : choisir l'outil de forage selon la granulométrie et la densité
- Couche de remblai : se concentrer sur la prévention des corps étrangers, des vides et des blocages locaux
- Roche fortement altérée et couches rocheuses : la documentation précise explicitement que l'équipement peut être utilisé sur ces formations après remplacement par un outil à percussion, mais ne donne ni modèle de marteau à percussion ni énergie de frappe ; aucune indication supplémentaire n'est donc fournie sur l'efficacité en roche dure
Une fois les conditions géologiques intégrées, les jugements des étapes 2 à 4 changent : pour un même type de pieu, les exigences vis-à-vis de l'outil et du contrôle de la poussée sont plus élevées dans une couche de remblai ou une formation graveleuse. Les données géologiques relèvent des entrées côté projet et doivent être fournies par le maître d'ouvrage ou faire l'objet d'une reconnaissance complémentaire ; elles ne peuvent pas être déduites des paramètres de l'équipement.
Dans cette chaîne de déduction, les parties auxquelles la documentation ne peut pas répondre
En suivant l'ordre ci-dessus, on peut déterminer dans le cadre de la documentation : si le diamètre se situe dans la plage de 80–600 mm, si la profondeur se situe dans la plage de 0–6 m, si le couple et le mode de poussée correspondent au type de sol décrit, si le réglage d'attitude peut couvrir la pente et la disposition des pieux sur site, et si les paramètres du châssis et les conditions de circulation de la zone sont du même ordre de grandeur.
Les éléments non couverts par la documentation et à confirmer au niveau du projet comprennent au moins : le diamètre et la profondeur de conception correspondant au type de pieu spécifique, la position des câbles souterrains, canalisations et obstacles, le calcul de l'adhérence des chenilles et de la stabilité de la machine pour les travaux en pente, ainsi que la qualité du trou et l'efficacité finale de forage sous l'effet combiné du type de pieu, du diamètre, de l'angle de travail et du mode opératoire. La documentation elle-même précise à ce sujet : le résultat final doit être conforme aux conditions de chantier et à la conception de fondation du projet.
En outre, le modèle dans la documentation originale du produit est SL390, tandis que le modèle confirmé le plus récemment par l'utilisateur est PV390 ; le présent article utilise uniformément PV390 ; les autres paramètres techniques sont organisés selon la documentation fournie.
