Les travaux de pré-forage de fondations photovoltaïques adaptés au PV390 version standard peuvent être évalués selon quatre critères : un diamètre compris entre 80 et 600 mm, une profondeur de forage conçue ne dépassant pas 6 m, la nécessité d'un châssis sur chenilles pour des déplacements fréquents sur des zones non revêtues, et la présence de pentes ou de différences d'assiette au niveau des pieux nécessitant un ajustement de l'angle de forage. Il est équipé d'un moteur Yuchai quatre cylindres de 85 kW et d'un réducteur d'un couple de 13 000 N·m, d'une vitesse de rotation de la tige de 90 tr/min, d'une pression par chaîne, d'une inclinaison du mât de 120°, de bras oscillants gauche-droite à double vérin et d'une compensation télescopique avant-arrière de 50 cm. Pour les projets dépassant ces quatre critères, il convient de vérifier d'abord s'ils relèvent de la plage de conception de ce modèle.
Les critères de jugement sont détaillés ci-dessous selon le diamètre, la profondeur, le terrain et les strates, avec la liste des points à confirmer auprès du fabricant avant l'achat.
Diamètre et profondeur : pré-forage de fondations peu profondes couvert par 80–600 mm et 0–6 m
La plage de diamètre de forage du PV390 est de 80 à 600 mm, avec une profondeur maximale de 6 m. Ce positionnement correspond au pré-forage de fondations de supports photovoltaïques, à la réalisation de trous pour pieux et à des fondations peu profondes telles que des poteaux de clôture, et non aux forages profonds ou aux puits d'eau.
- Les petits diamètres conviennent au pré-forage des emplacements de pieux de supports photovoltaïques courants ;
- Les grands diamètres conviennent aux types de pieux nécessitant des trous de fondation plus grands ou aux besoins de pré-perçage ;
- Le diamètre et la profondeur finaux doivent être conformes aux plans de conception des fondations du projet ; la capacité de l'équipement ne signifie pas que tout diamètre peut atteindre 6 m.
Le couple de 13 000 N·m est celui du réducteur ; associé à une vitesse de rotation de la tige de 90 tr/min et à une pression par chaîne, il sert à maintenir la rotation dans des conditions de grand diamètre en couche superficielle. Les documents ne fournissent pas la vitesse d'avancement réelle correspondant à chaque diamètre ; il n'est donc pas possible de calculer directement l'efficacité de construction en fonction du diamètre. Cela doit être confirmé sur site en tenant compte du trépan et des strates.
Conditions de terrain : châssis sur chenilles, pentes et réglage d'assiette

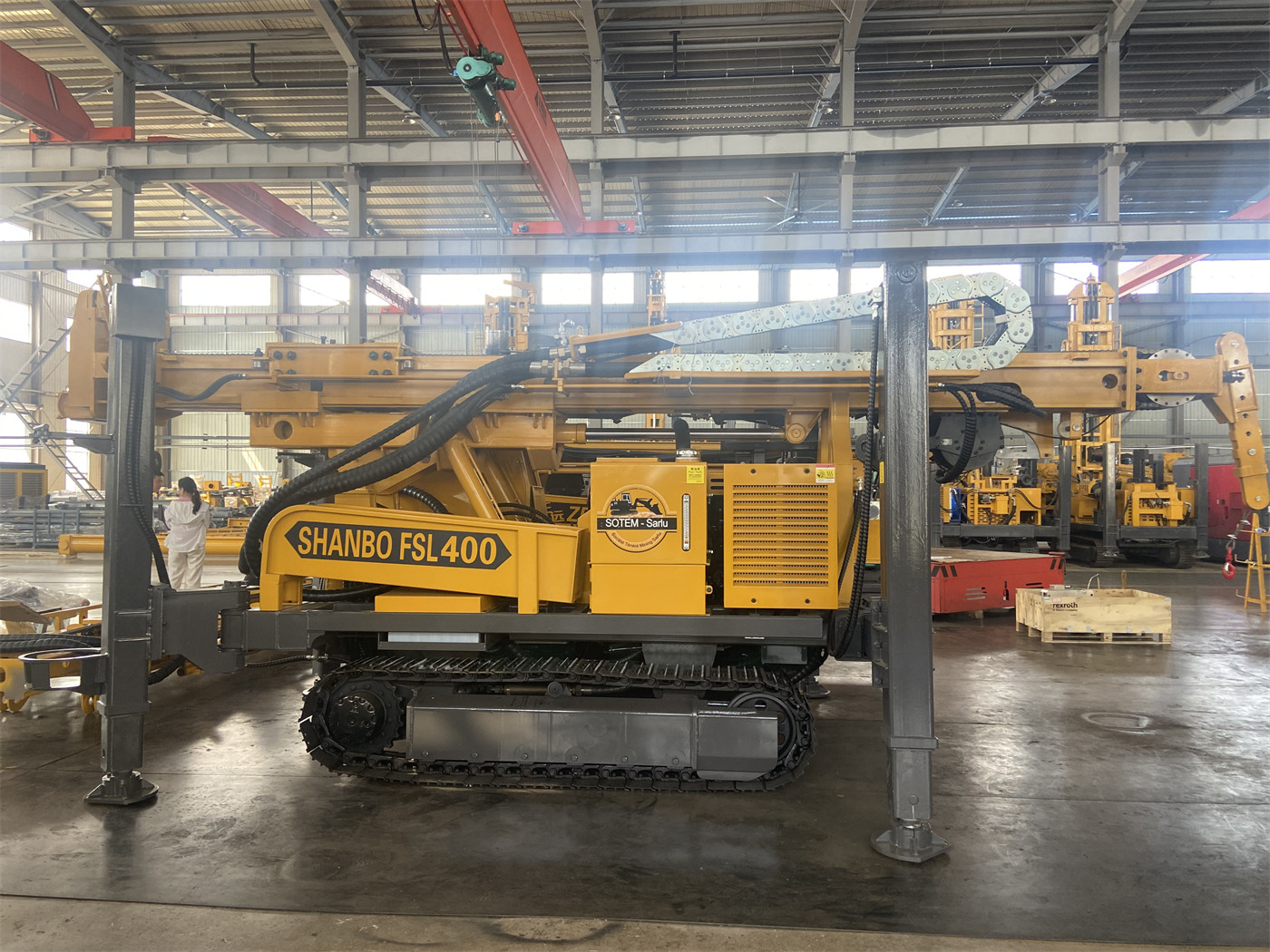

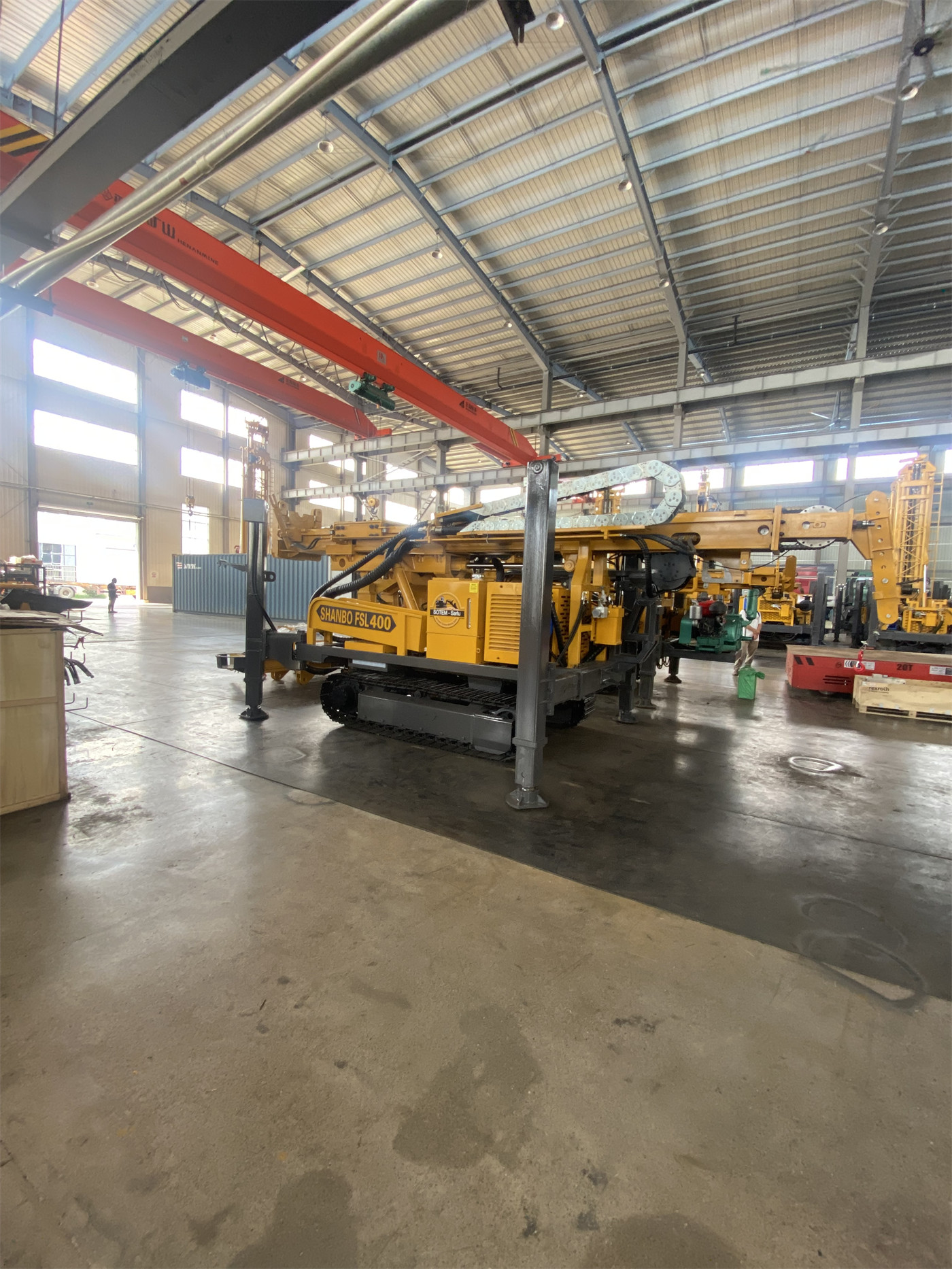

Le PV390 utilise un châssis sur chenilles, avec des patins de 400 mm de large, des dimensions hors tout de 5 200 × 2 300 × 2 650 mm et un angle de montée indiqué de 35°. Les patins de 400 mm favorisent la répartition de la pression au sol et conviennent aux déplacements de courte distance sur des zones non revêtues telles que chemins de terre, prairies et terrains graveleux ; c'est là un scénario d'utilisation réel qui le distingue des châssis sur roues.
L'angle de 35° est celui indiqué dans les documents, mais il ne doit pas être considéré directement comme une base de déplacement en sécurité. Les travaux réels sur pente doivent aussi prendre en compte l'angle de pente transversale, le degré de glissance du sol, la nature du terrain et le centre de gravité de la machine ; ces conditions n'ont pas de limites correspondantes dans les documents.
L'inclinaison du mât de 120°, les bras oscillants gauche-droite à double vérin et la compensation télescopique avant-arrière de 50 cm constituent ensemble une capacité de positionnement multidirectionnel :
- L'inclinaison du mât sert à ajuster l'assiette de forage selon la pente et les exigences des pieux, réduisant les déplacements répétés de la machine ;
- Les bras oscillants gauche-droite ajustent latéralement la position des trous une fois la machine stabilisée, ce qui convient aux centrales photovoltaïques en rangées denses ;
- La compensation télescopique avant-arrière sert au réglage longitudinal fin des pieux, adapté aux terrains irréguliers.
L'intérêt principal de ces trois éléments combinés est de réduire le nombre de déplacements complets de la machine pour chaque pieu. La réduction obtenue dépend de la densité d'implantation des pieux, de la planéité du site et de l'orientation de la pente ; les documents ne fournissent pas de données quantifiées. Lors de l'achat, il convient de vérifier point par point avec le fabricant en s'appuyant sur son propre plan d'implantation des pieux.
Conditions de strates : quelles strates sont documentées, lesquelles doivent être confirmées
Les documents distinguent les strates par type ; il ne faut pas généraliser l'applicabilité d'une strate à toutes les autres :
| Type de strate | Indications des documents | Points d'attention |
|---|---|---|
| Sol | Convient au pré-forage courant de fondations photovoltaïques et à la réalisation des pieux | — |
| Loess | Ajuster les paramètres de forage selon la compacité et la teneur en eau | La stabilité des parois du trou dépend de la teneur en eau et de la compacité |
| Argile | Attention à l'engorgement du trépan et à l'évacuation difficile des déblais | Ajuster l'avance et la rotation selon l'état des parois et la charge du trépan |
| Sable à galets | Choisir l'outil de forage selon la granulométrie et la compacité | Risques de rebonds du trépan, de déviation du trou et de blocage |
| Couche de remblai | Se prémunir en priorité contre les corps étrangers, les vides et les blocages locaux | En cas d'augmentation brutale de la charge de rotation, remonter le trépan pour vérifier |
| Roche fortement altérée et strates rocheuses | Après remplacement par un outil de forage à percussion, utilisable pour les strates correspondantes | Les documents ne donnent ni modèle de marteau à percussion ni énergie de frappe |
La pression par chaîne est un mode d'avancement continu ; en présence de galets, de remblai ou de roche fortement altérée, il convient de contrôler la vitesse d'avancement en fonction de la charge de rotation et de l'état de l'outil. Les documents signalent qu'une pression excessive peut provoquer une déviation du trou, un coincement ou un choc trop important sur l'outil, mais ne donnent pas de paramètres d'avancement précis ni de recommandations par paliers ; il n'est donc pas possible d'établir un tableau de paramètres de forage sur cette base.
Concernant la roche fortement altérée et les strates rocheuses, les documents originaux indiquent qu'après remplacement par un outil de forage à percussion, l'équipement peut être utilisé pour les strates correspondantes, sans fournir de modèle de marteau, d'énergie de frappe ni de données d'efficacité en roche dure. Par conséquent, cet article ne formule aucun jugement quantitatif sur l'efficacité de forage dans ces strates.
Prérequis d'alimentation et d'accompagnement pour les travaux en extérieur
Le PV390 est équipé d'un moteur Yuchai quatre cylindres de 85 kW, qui fournit la puissance hydraulique pour le déplacement, la rotation, la pression par chaîne et le réglage du mât. Les centrales photovoltaïques sont généralement éloignées du réseau électrique fixe ; la motorisation diesel convient aux travaux autonomes en extérieur. Les documents mentionnent qu'en cas de travaux continus à forte charge, il faut contrôler en priorité le refroidissement, le filtre à air et le circuit de carburant.
Concernant le système hydraulique, les documents indiquent une pompe principale triple 40 / 40 / 32, un moteur de translation TM09 et un réducteur à étoile intérieure à cinq satellites. Ces configurations déterminent conjointement les performances de rotation et de translation, mais les documents ne donnent pas de valeurs plus détaillées telles que la pression et le débit du système hydraulique. Pour un calcul d'adéquation à des conditions spécifiques, il convient de demander la documentation technique complète au fabricant.
Points à confirmer avant l'achat
Sur la base des informations ci-dessus, il est recommandé de vérifier les conditions suivantes avant d'acheter le PV390 version standard :
- Si tous les diamètres de forage prévus au projet se situent dans la plage de 80 à 600 mm, et s'il existe des types de fondations hors de cette plage ;
- Si la profondeur de forage prévue ne dépasse pas 6 m, et s'il existe des profondeurs par couches nécessitant plusieurs passes ;
- Si la pente du site, la pente transversale, le degré de glissance du sol et la nature du terrain restent dans des conditions de travail contrôlables pour le châssis sur chenilles et le centre de gravité de la machine ;
- La composition des strates dans les données d'étude géologique, en particulier la granulométrie des galets, l'épaisseur du remblai et le degré d'intégrité de la roche fortement altérée ;
- En cas de travaux en strates rocheuses, le modèle, l'interface et la fourniture de l'outil de forage à percussion correspondant, éléments non fournis dans les documents ;
- La densité d'implantation des pieux, l'espacement et l'orientation de la pente, pour évaluer combien de déplacements de la machine le réglage d'assiette du mât peut remplacer ;
- Les accessoires fournis, la configuration des outils de forage et l'étendue des services de formation, à détailler point par point dans le contrat.
Les documents précisent également qu'avant les travaux, il faut vérifier la présence de câbles souterrains, de canalisations et d'obstacles ; que sur pente, il faut contrôler l'adhérence des chenilles et la stabilité de la machine ; que pendant le forage, le personnel ne doit pas s'approcher de la tige en rotation, du mécanisme de pression par chaîne ni de la zone de débattement du mât ; et qu'avant de remplacer l'outil de forage à percussion, il faut arrêter la machine et dépressuriser le circuit hydraulique. Ces éléments constituent des prérequis de sécurité ; les exigences opérationnelles précises doivent se conformer à la documentation fournie avec la machine et aux procédures de gestion du site.
Note sur la source des paramètres
Le modèle de produit apparaissant dans les documents originaux était parfois SL390 ; après vérification, cet article utilise uniformément PV390, les autres paramètres techniques étant organisés selon les documents fournis. L'efficacité réelle de forage, la qualité des trous et l'effet d'installation des pieux dépendent des conditions géologiques, du type d'outil, du type de pieu, du diamètre, de l'angle de travail et du mode opératoire ; ils doivent être conformes aux conditions du site et à la conception des fondations du projet. Les valeurs non fournies par les documents (telles que la pression hydraulique, les paramètres du marteau à percussion, les vitesses d'avancement selon les strates, les limites de travail selon les pentes) ne sont pas complétées de manière autonome dans cet article ; il convient de les confirmer auprès du fabricant si nécessaire.
