Lorsqu'un même trou rencontre à la fois de la roche altérée et de la roche dure massive, la foreuse n'est pas confrontée à une seule formation, mais à une série d'états de fonctionnement à basculer en va-et-vient. La roche altérée est relativement meuble, la paroi du trou est sujette à l'instabilité et le volume de cuttings est important ; la roche dure massive, elle, oppose une forte résistance, avance lentement et exige une alimentation en air continue et stable. Traiter ces deux sections comme une seule affaire risque de bloquer le processus sur l'une d'elles. Ci-dessous, en prenant comme échantillon les paramètres du WR400QS publiés sur ce site, nous expliquons les conditions d'application d'un équipement de classe 400 m dans ce type de section alternée, en nous appuyant uniquement sur les valeurs et descriptions figurant dans la documentation.
Commençons par décomposer le mot « alternance »
Alternance ne signifie pas mélange uniforme. Elle se présente généralement ainsi : les couches de couverture et la couche altérée supérieures sont épaisses, puis on descend dans une masse rocheuse plus massive, avec parfois intercalation de zones fracturées ou de fissures. Les formations applicables listées dans la documentation du WR400QS comprennent la roche altérée, le calcaire, le grès et le granite ; il est également indiqué qu'il prend en charge le forage rotatif à la boue et peut traiter les formations meubles telles que sol, argile et sable. Cela signifie que sur une même coupe de forage, c'est principalement le mode de forage et les paramètres de travail qu'il faut changer, et non la machine.
Il convient de distinguer les conditions que l'équipement peut couvrir de celles qui doivent être jugées sur site.
Section de couche altérée : d'abord la paroi du trou, ensuite l'avancement
La documentation contient une indication claire pour les formations meubles : lorsque la couche de couverture supérieure est épaisse, il faut d'abord résoudre la stabilité de la paroi du trou, puis pénétrer dans la roche pour le forage pneumatique au marteau fond de trou. Cette phrase fixe l'ordre de jugement pour la section de couche altérée : il ne s'agit pas de savoir « quel trépan utiliser », mais si la paroi du trou peut tenir jusqu'à la section suivante.
Quelques éléments liés aux paramètres pour cette section
- Le système de rotation offre un couple bi-mode de 8000 / 4000 N·m, correspondant à une vitesse maximale de 75 / 150 tr/min ; dans les phases à faible résistance et fort volume de cuttings, on peut choisir la plage de vitesse élevée.
- Valeur de référence de la pression axiale : 4 T, pour le contrôle de l'avancement.
- L'équipement peut être équipé en option d'une pompe à boue, d'une pompe centrifuge et d'une pompe à mousse, pour la stabilisation de paroi, le transport des cuttings et l'exhaure.
- Course des vérins hydrauliques : 1,6 m, pour le nivellement et le support stable sur sol meuble ; la documentation indique que des plaques de calage doivent être utilisées sur sol meuble.
Il faut ici distinguer un point : la stabilité de la paroi du trou est principalement contrôlée par le système de boue, le programme de tubage et le rythme d'avancement ; la plage de rotation et la pression axiale ne sont que des variables opératoires parmi d'autres. La documentation ne donne pas de vitesse de rotation ni de formulation de boue spécifiques à un type de roche altérée ; cela relève du domaine des procédés sur site.
Entrée dans la roche dure massive : l'alimentation en air est plus critique que la valeur de pression
Dans la section de roche massive, la contradiction principale passe de la paroi du trou au fond du trou. La documentation précise que pour le forage au marteau fond de trou DTH, la pression de travail recommandée est de 1,2–3,5 MPa et la consommation d'air de 16–55 m³/min, compatible avec les marteaux fond de trou à moyenne et haute pression ; elle indique aussi que pour les grands diamètres, la roche dure massive ou les conditions de haute altitude, le débit du compresseur d'air est souvent plus important que l'atteinte de la valeur de pression seule.
Signification de cette indication pour la classe 400 m
Lorsque la profondeur du trou augmente, un compresseur de même débit doit vaincre des pertes en ligne plus importantes, et le débit et la pression effectifs au fond du trou diminuent. Dans la roche dure massive, l'évacuation des cuttings dépend d'un flux ascendant stable ; si le débit d'air est insuffisant, l'accumulation de cuttings au fond affecte directement l'avancement et l'état de l'outil. Ainsi, pour la section de roche dure dans une formation alternée, le critère n'est pas « la pression nominale du compresseur est-elle suffisante », mais si le fond du trou peut réellement maintenir une évacuation continue des cuttings.
La documentation indique également que si les cuttings diminuent ou si la pression d'air est anormale, il faut d'abord vérifier l'existence d'un bouchon, d'une fuite d'air ou d'une accumulation de cuttings au fond, plutôt que d'augmenter simplement la poussée. Cet ordre de traitement mérite d'être suivi tel quel.
Rôle de la force de levage et des mouvements rapides dans chaque section
Pour la force de levage de 22 T du WR400QS, la documentation explique qu'avec l'augmentation de la profondeur, le poids propre des tiges, le frottement de la paroi et le poids du tubage augmentent, et qu'une capacité de levage plus grande facilite les manœuvres normales de descente et de remontée, la récupération des outils et la manipulation du tubage. Elle intervient à la fois dans la couche altérée et dans la section de roche dure, mais de manière différente : la couche altérée concerne plus souvent la manipulation du tubage, tandis que la section de roche dure sert davantage aux manœuvres de descente/remontée et à la récupération des outils.
La même documentation précise clairement la fonction de l'avance rapide à 56 m/min et de la remontée rapide à 29 m/min : elles servent principalement au retour de la tête motrice, à la manipulation des tiges et aux mouvements hors forage ; la vitesse réelle de pénétration dans la roche dépend de la formation, du trépan, du marteau fond de trou et de la capacité du compresseur. Ces valeurs ne doivent pas être considérées comme une prévision d'avancement.
En outre, la documentation indique explicitement qu'en cas de coincement, de rétrécissement du trou ou d'éboulement de paroi, il faut d'abord résoudre le problème par le curage et l'ajustement des procédés, plutôt que de tirer de force avec la capacité de levage maximale. Ce point est particulièrement à surveiller à l'interface entre couche altérée et roche dure, car les éboulements et rétrécissements se produisent précisément à ces interfaces.
Zones fracturées et fissurées : signaux nécessitant une réduction de vitesse
La documentation décrit les zones fracturées comme pouvant provoquer des éboulements, des fuites d'air et des coincements ; elle recommande de réduire l'avancement trop rapide, de maintenir un curage continu et d'utiliser de la mousse, un tubage ou d'autres mesures auxiliaires selon les fuites d'air et l'état de la paroi ; si la résistance à la rotation de l'outil augmente brusquement, il faut déterminer rapidement si le trou présente un éboulement ou un rétrécissement.
Dans les formations alternées, les zones fracturées se situent souvent précisément entre la couche altérée et la roche massive, ou aux changements brusques de lithologie. Cette section n'est ni « meuble » ni « massive » ; aucun réglage spécifique n'est prévu dans les paramètres, et il faut ajuster en temps réel selon les retours du trou. La documentation ne fournit pas de critère quantitatif pour les zones fracturées ; il convient de le signaler honnêtement.
Après l'entrée dans l'aquifère, les critères de jugement changent
La documentation indique qu'après l'entrée dans l'aquifère principal, l'eau souterraine modifie l'évacuation des cuttings et l'état de fonctionnement du marteau fond de trou ; il faut enregistrer en temps utile la profondeur de la couche productrice et ajuster l'alimentation en air, le curage et le tubage selon le débit d'eau ; lors de la phase de complétion, il faut aussi positionner correctement les crépines et les segments d'étanchéité selon la position de l'aquifère.
Dans un trou alternant roche altérée et roche massive, l'aquifère peut se trouver dans n'importe quelle section. Une section à fort débit d'eau affaiblit l'effet de l'évacuation pneumatique des cuttings ; si l'on continue à forer avec les paramètres d'air d'origine, les retours d'échantillons et l'état du fond changeront. Cette section relève de conditions à ajuster selon le débit d'eau réel ; la documentation ne donne pas de seuil précis.
Plusieurs autres points côté équipement liés aux chantiers de longue durée

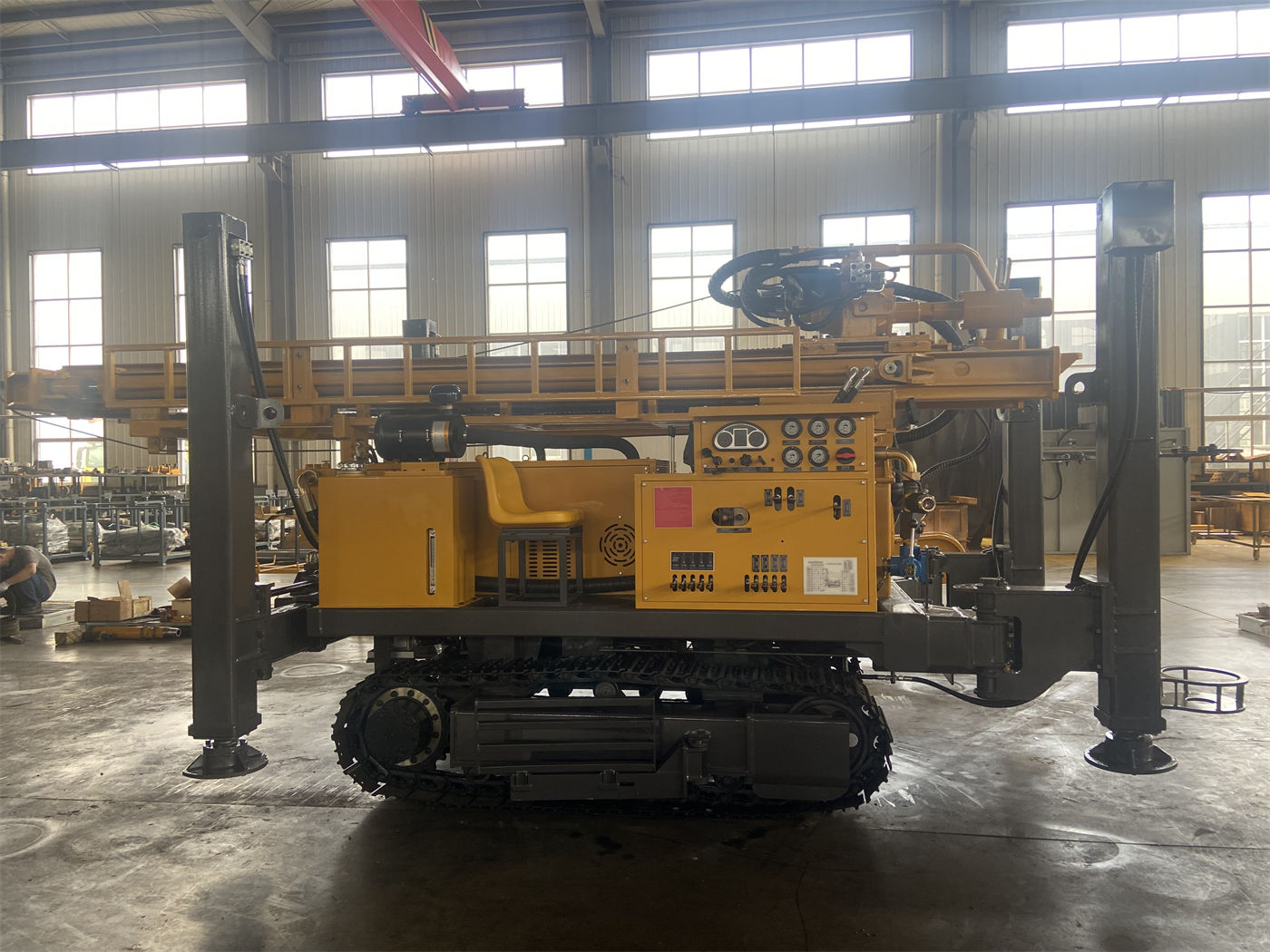

- Poids total d'environ 8,6 T, dimensions hors tout d'environ 6,25 × 1,7 × 2,39 m, vitesse de déplacement sur chenilles d'environ 3 km/h, angle de montée maximal de référence 21° ; lors des déplacements, il faut tenir compte de la portance du sol, de la stabilité des talus et de l'itinéraire de transport.

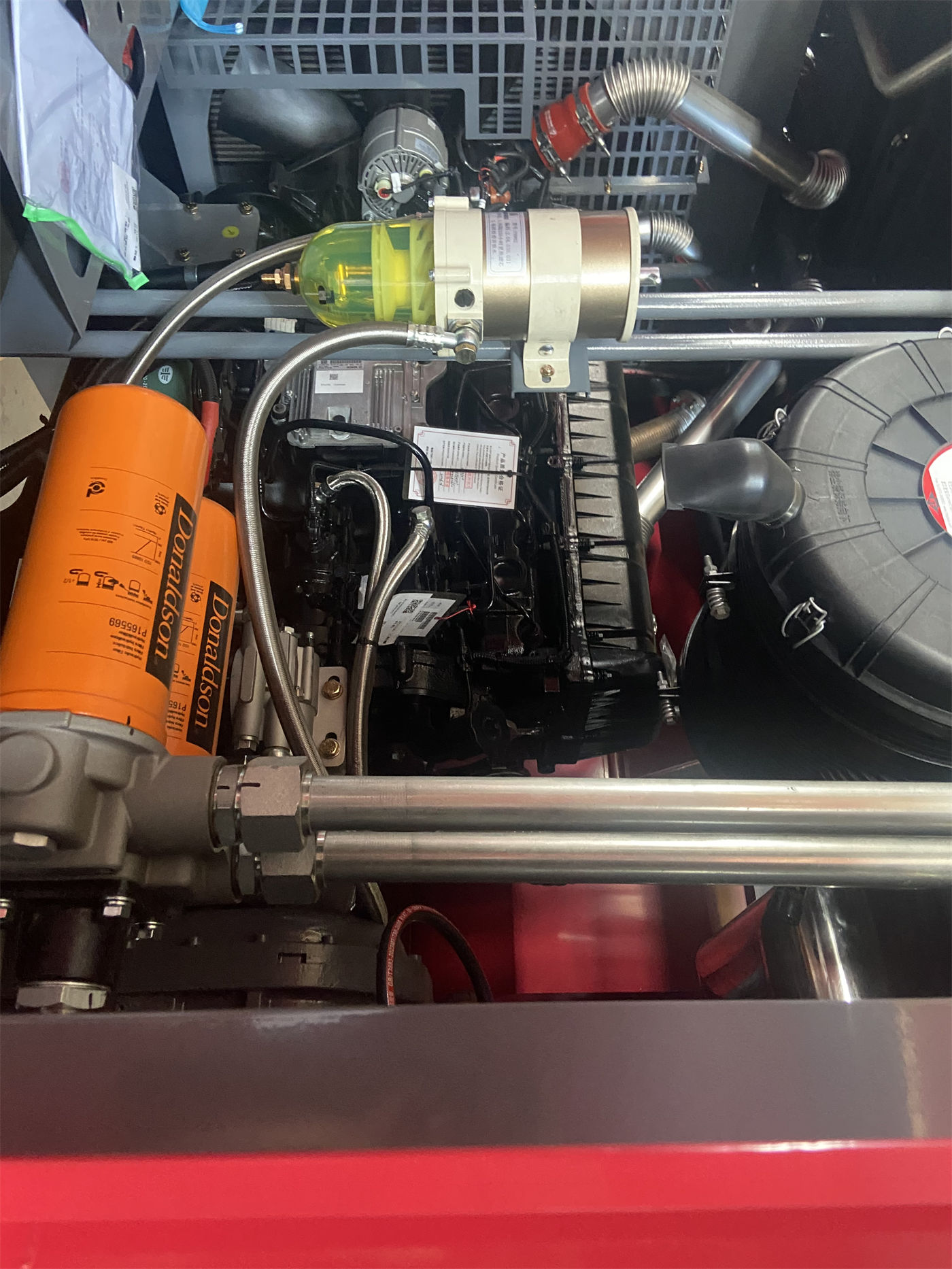

- Moteur Weichai de 103 kW ; les forages de profondeur moyenne à grande et en roche dure durent longtemps, la documentation recommande de nettoyer régulièrement le filtre à air et le radiateur et de surveiller le refroidissement du moteur et la qualité du carburant.
- Treuil auxiliaire avec force de levage de 1,5 T, utilisable pour la manutention du marteau fond de trou, des tiges, du tubage et des accessoires sur site.
- Compatible avec des tiges de 6 m, diamètre de tige recommandé 89 / 102 mm.
Ces éléments relèvent des conditions de la machine dans son ensemble ; ils ne changent pas avec les sections dans une formation alternée, mais influencent directement la continuité d'exécution d'une phase de travail.
Conditions non fournies par la documentation, à confirmer séparément
Les points suivants ne trouvent pas de base dans les documents publics de ce site ; il ne faut pas les déduire soi-même et il est recommandé de les vérifier un par un lors de la phase d'étude :
- Les prévisions de vitesse d'avancement spécifiques pour chaque section de roche altérée, roche dure et zone fracturée ; la documentation indique seulement que la vitesse d'avancement dépend de la formation, du trépan, du marteau fond de trou et de la capacité du compresseur.
- La formulation précise du système de boue, sa densité et le programme de stabilisation de paroi.
- Les quantités et proportions précises de mousse ou d'autres mesures auxiliaires pour les zones fracturées et les fuites d'air.
- Le débit d'eau de l'aquifère à partir duquel il faut modifier le tubage ou le mode d'étanchéité.
- Les points de correspondance d'alimentation en air pour différents diamètres de forage (plage 105–325 mm) dans la même lithologie.
- Les valeurs réelles de profondeur finale de forage et de résultat de complétion.
Ces éléments impliquent des combinaisons spécifiques de formations et d'outils de fond ; ils doivent être basés sur les conditions réelles du site et un plan de construction spécialisé. Les documents de ce site ne constituent pas une conclusion de construction pour un type de formation donné.
Fixons l'ordre de vérification pour les sections de forage alternées
En résumé, l'ordre de jugement pour ce type de section peut suivre les couches : pour la partie supérieure meuble ou altérée, confirmer d'abord la paroi et les mesures de stabilisation, puis passer au forage pneumatique ; pour la section de roche dure massive, vérifier surtout si le débit du compresseur peut maintenir l'évacuation des cuttings au fond ; pour la zone fracturée, réduire la vitesse selon les retours du trou et maintenir le curage ; pour l'aquifère, ajuster l'alimentation en air et la structure de complétion selon les venues d'eau. Chaque étape trouve dans la documentation du WR400QS un paramètre correspondant, mais le plan de transition entre sections doit encore être confirmé avant le démarrage en fonction des conditions hydrogéologiques locales.
