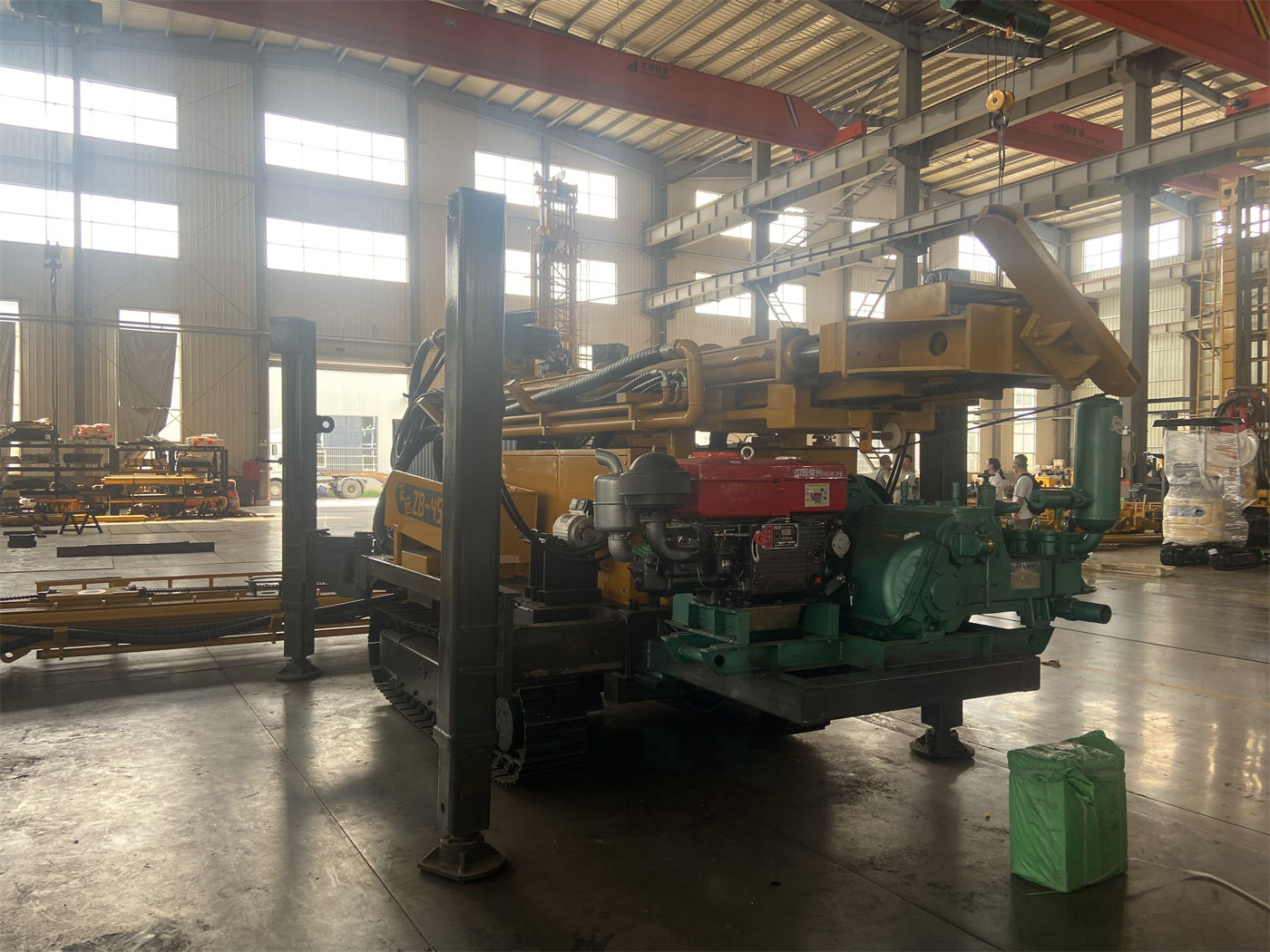

Dans la documentation du WR400S, une phrase peu visible indique : prise en charge directe des tiges de 6 m et des tubages de 6 m. De nombreuses discussions de choix convertissent immédiatement « 6 m » en hauteur de mât, puis closent le jugement. Or cette phrase apparaît à la fois dans les colonnes des tiges et des tubages, et renvoie à deux étapes distinctes du processus ; la colonne des tubages est particulièrement susceptible d'être simplifiée.
Répondre d'abord clairement à la question
« Poser directement des tubages de 6 m » décrit, dans la documentation du WR400S, un mode opératoire : lorsque la longueur d'un segment de tubage est de 6 m, il n'est pas nécessaire de le raccourcir ou de le diviser en segments plus courts pour les assembler un par un ; la hauteur de mât, la capacité de levage et l'espace de travail de l'équipement peuvent accueillir ce segment.
Cela n'indique pas directement les points suivants : spécifications et épaisseur de paroi du tubage, état de la paroi du trou pendant la descente du tubage, nécessité d'outils de levage spécifiques, disposition des crépines et des sections d'étanchéité après complétion. Ces éléments ne figurent pas dans la documentation et doivent être confirmés au cas par cas selon le projet.
La longueur de 6 m figure dans deux colonnes, mais ne renvoie pas à la même étape
Le 6 m de la colonne des tiges intervient lors de la phase de forage : il réduit le nombre de raccords de tiges pour des profondeurs de 300 à 400 m, diminue les temps auxiliaires et la fréquence de manutention manuelle ; cette dimension est explicitement mentionnée dans la documentation.
Le 6 m de la colonne des tubages intervient lors de la phase de complétion. Le tubage n'est pas un outil de forage : une fois descendu dans le trou, il n'est pas retiré et assure généralement les fonctions de soutènement, d'isolation et de filtration. Le point commun des deux phases se limite à « segments de 6 m » ; la différence réside dans le fait que les tiges sont vissées et dévissées de façon répétée, tandis que le tubage n'est généralement descendu qu'une seule fois, et qu'au moment de la descente, l'état de la paroi et le diamètre du trou diffèrent déjà de ceux du forage.
Où se situe l'étape de descente du tubage dans le processus de complétion
Selon l'ordre habituel de complétion d'un puits d'eau, la phase de descente du tubage intervient après l'achèvement du forage et le curage du trou. Cela signifie que la marge de manœuvre est alors plus réduite que pendant le forage : le trou est déjà formé, et en cas de réduction de diamètre, d'éboulement ou d'accumulation de débris au fond, le coût de traitement augmente plus rapidement qu'en phase de forage.
Par conséquent, « pouvoir poser directement des tubages de 6 m » revient en substance à demander si trois conditions peuvent être réunies simultanément : le mât et l'espace de travail peuvent-ils accueillir ce segment ; les mécanismes de levage et auxiliaires peuvent-ils le descendre régulièrement dans le trou ; les conditions dans le trou sont-elles stables lors de cette descente. Les deux premières disposent de chiffres correspondants dans la documentation ; la troisième dépend de la formation et de la qualité du curage et ne relève pas du tableau des paramètres de l'équipement.
Deux conditions correspondantes dans la documentation
- Force de levage de 22 T, pression axiale de 4 T. Le tubage a son propre poids et peut rencontrer un frottement contre la paroi pendant la descente ; la marge de capacité de levage doit être calculée selon les spécifications réelles du tubage et la profondeur du trou, mais la documentation ne fournit pas de tableau correspondant.
- Treuil auxiliaire avec force de levage de 1,5 T, utilisable pour la manutention des tiges, des outils de tubage et des accessoires de chantier. Cette valeur n'est pas du même ordre de grandeur que le poids du tubage ; le mode de levage réel doit être déterminé selon la configuration du chantier.
Plusieurs paramètres liés aux opérations de tubage doivent être lus ensemble
| Paramètre | Valeur | Relation avec les opérations de tubage |
|---|---|---|
| Profondeur de forage maximale | 400 m | Détermine l'ordre de grandeur de la longueur totale du tubage, non la longueur d'un segment |
| Diamètre de forage | 105–325 mm | Le diamètre extérieur du tubage doit rester dans la plage du diamètre de forage ; les correspondances précises ne sont pas listées dans la documentation |
| Force de levage | 22 T | Supporte le poids propre du tubage et la résistance à la descente |
| Treuil auxiliaire | 1,5 T | Destiné à la manutention des accessoires, ne correspond pas à la capacité de levage du tubage |
| Type de mât | Mât télescopique | En configuration de travail, permet l'exécution directe avec des tiges ou tubages de 6 m |
Le diamètre indiqué dans le tableau est la plage de forage, non la plage de spécifications du tubage. La conversion entre les deux doit être faite selon la conception de complétion ; les données du site ne fournissent pas de correspondance et il convient de vérifier auprès du fournisseur avant de commander l'équipement.
Le rôle du mât télescopique ici
Le S du modèle WR400S désigne le mât télescopique. La documentation le décrit principalement sous l'angle de l'équilibre entre transport et travail : lors des déplacements, le mât peut être raccourci pour réduire l'encombrement de transport et faciliter le chargement et le passage sur route ; une fois sur le emplacement de forage, il est déployé et conserve la capacité d'exécution directe avec des tiges ou tubages de 6 m.
Il faut distinguer : le mât télescopique modifie l'encombrement de la machine en configuration de transport, non la longueur d'un segment en configuration de travail. Le poids total de la machine est d'environ 9,8 T et ses dimensions hors tout d'environ 6,26 × 1,85 × 2,43 m ; la documentation n'indique pas si ces deux valeurs correspondent à la configuration de transport ou de travail, ce qui doit être confirmé.
Dans quels cas la longueur de segment de 6 m ne constitue pas une contrainte
Si le projet prévoit lui-même des tubages en segments plus courts, ou si la méthode de complétion utilise un autre mode de descente, le critère de 6 m n'entre pas dans le choix de l'équipement ; la sélection doit alors revenir à la profondeur de forage, au diamètre, à la formation et à la capacité d'alimentation en air.
Inversement, ce critère n'entre réellement en jeu que lorsque le projet prévoit l'achat de tubages en segments de 6 m et souhaite réduire le nombre de raccords en fond de trou. La documentation n'indique pas si 6 m constitue la limite supérieure de longueur de tubage pour ce modèle, ni l'adaptation de segments plus courts ; ces deux points doivent être confirmés séparément.
Conditions techniques compatibles avec les opérations de tubage long
La documentation indique que le WR400S prend en charge deux modes de forage : le forage à la boue et le forage au marteau fond de trou. Pour les couches meubles telles que terre végétale, argile et sable, la circulation de boue peut assurer le soutènement et l'évacuation des débris ; pour les roches dures relativement massives, le forage pneumatique au marteau fond de trou est possible, avec une pression de travail recommandée de 1,2 à 3,5 MPa et une consommation d'air de 16 à 55 m³/min.
Pour la descente du tubage, la stabilité de la foration dans les couches meubles supérieures est plus critique. La documentation mentionne que, lorsque les sections instables supérieures sont épaisses, un tubage de suivi peut être envisagé pour réduire les problèmes de paroi en phase de forage profond. Le tubage de suivi et le tubage après complétion sont deux méthodes différentes, dont les conditions d'application respectives ne sont pas développées dans la documentation.
Points non traités par la documentation et à confirmer
- La plage d'adaptation de la longueur de 6 m selon les différents diamètres extérieurs et épaisseurs de paroi de tubage ;
- La correspondance entre le poids total du tubage et la force de levage de 22 T, et l'inclusion ou non d'une marge pour le frottement ;
- La nécessité d'accessoires de levage, de centrage ou de guidage spécifiques lors de la descente du tubage ;
- À quelles configurations correspondent respectivement les dimensions et le poids du mât télescopique en état de travail et en état de transport.
Ces questions ne permettent pas de conclure à partir des paramètres existants ; elles relèvent des points à vérifier un par un auprès du fournisseur lors de la sélection et de la confirmation contractuelle. Utiliser « peut poser directement des tubages de 6 m » comme conclusion suppose d'avoir clarifié l'ensemble des points ci-dessus.
