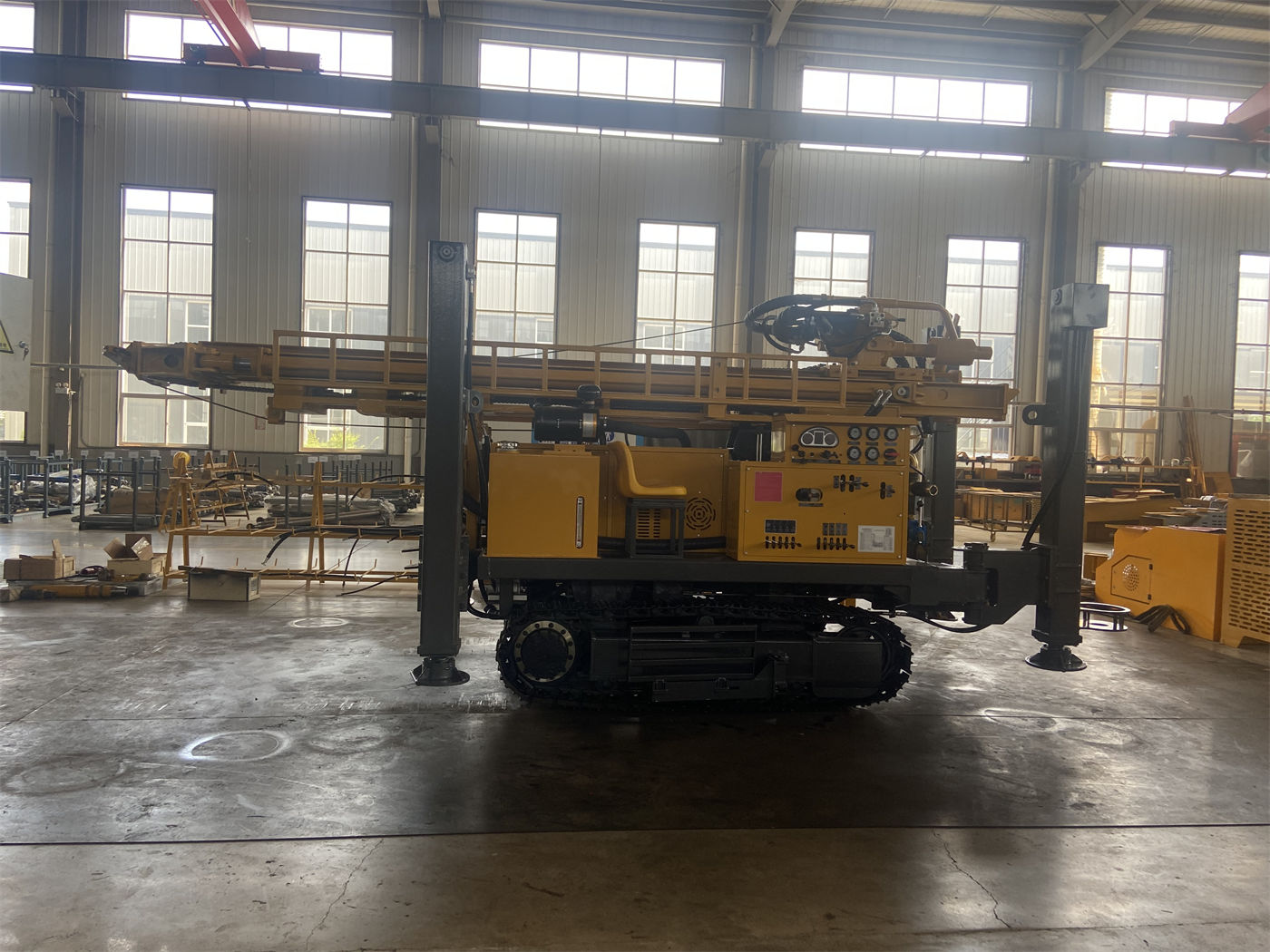

Dans la documentation du WR450SE, la force de levage de 20 T est présentée aux côtés de plusieurs chiffres : profondeur de forage maximale 450 m, tiges de 6 m, diamètre de tige recommandé 89 / 102 mm, vitesse de levage rapide 30 m/min, treuil auxiliaire 1,1 T (2,5 T en option). La colonne de la force de levage ne correspond pas aussi directement à l'objectif du projet que la profondeur de forage ; elle ressemble davantage à une valeur intermédiaire — reliée en amont au poids du train de tiges, en aval aux manœuvres de descente et de remontée, au tubage et au traitement des anomalies dans le trou. Cet article examine uniquement ce que cette valeur assume dans un forage de niveau 450 m, et quelles parties ne font pas l'objet de conclusions quantitatives dans la documentation.
Distinguer d'abord : la force de levage n'est pas la capacité de forage
La force de levage décrit le poids du train de tiges que le système de levage peut soulever ; le couple de rotation décrit le poids de l'outil que le train de tiges peut entraîner au fond du trou ; les deux agissent dans des directions différentes à l'intérieur du trou. Le couple de rotation maximal indiqué pour le WR450SE est de 9000 / 4500 N·m, correspondant à une vitesse de rotation maximale de 90 / 180 tr/min. Mélanger la force de levage et le couple en une seule valeur laisserait penser qu'ils sont interchangeables — la documentation ne fournit pas une telle relation de conversion.
Une autre confusion fréquente : la force de levage de 20 T n'est pas le poids maximal que cette machine peut soulever. Le train de tiges dans le trou, le frottement des parois, la présence ou non d'un tubage, un éventuel coincement, tous ces facteurs font dévier la charge réelle à vaincre du poids net du train de tiges. La documentation situe la force de levage de 20 T comme « permettant les manœuvres de descente et de remontée des tiges conventionnelles de niveau 450 m, la récupération du marteau fond-de-trou et une partie des opérations de tubage » ; c'est une formulation des conditions d'utilisation, non un engagement quantitatif sur la marge de charge.
Plus la tige approche de la suivante, plus la charge s'ajoute vers le haut
Pour une profondeur de 450 m avec des tiges de 6 m, le nombre théorique de tiges nécessaires est déterminé par la profondeur divisée par la longueur d'une tige ; plus le diamètre de forage est grand, plus le poids par unité de longueur de tige varie également. La documentation recommande deux diamètres de tige, 89 mm et 102 mm, sans donner séparément le poids total du train de tiges correspondant à une profondeur quelconque. Par conséquent, lors de la conception d'un puits précis, la longueur, le diamètre et le nombre de tiges doivent être recalculés selon les spécifications réellement choisies, puis le résultat doit être comparé à la force de levage de 20 T pour vérifier s'il se situe dans une plage raisonnable.
Lorsque la profondeur augmente, deux charges supplémentaires s'ajoutent à celles du poids net du train de tiges : le frottement des parois du trou et les débris de forage susceptibles de rester au-dessus de l'outil de fond lors de la remontée. La documentation mentionne, dans la description des zones fracturées, des chutes de blocs, des fuites d'air et des coincements, et dans celle des aquifères, que les venues d'eau modifient l'état de travail dans le trou. Ces phénomènes se produisent en dehors de la force de levage de 20 T et ne permettent pas de déduire directement « jusqu'à quelle profondeur on peut forer » à partir de cette valeur.
Au-delà de la force de levage, trois éléments d'accompagnement interviennent dans la même séquence
| Paramètre | Valeur documentée | Étape d'intervention |
|---|---|---|
| Vitesse de levage rapide | 30 m/min | Retour de la tête motrice, manœuvres des tiges et autres mouvements auxiliaires |
| Vitesse d'avance rapide | 55 m/min | Idem, en sens inverse |
| Force de levage du treuil auxiliaire | 1,1 T (2,5 T en option) | Manutention du train de tiges, mise à niveau optionnelle pour les projets à accessoires lourds |
| Course des stabilisateurs hydrauliques | 1,6 m | Mise à niveau et support |
La vitesse de levage rapide est souvent comprise comme la vitesse de remontée des tiges ; la documentation précise qu'elle est « utilisée pour le retour de la tête motrice, les manœuvres des tiges et d'autres mouvements auxiliaires, qu'elle permet de réduire le temps non consacré au forage, mais qu'elle ne représente pas directement la vitesse réelle d'avancement dans la roche ». Cette phrase limite l'usage de la valeur de 30 m/min aux mouvements auxiliaires ; il ne faut pas l'étendre à l'efficacité de forage.

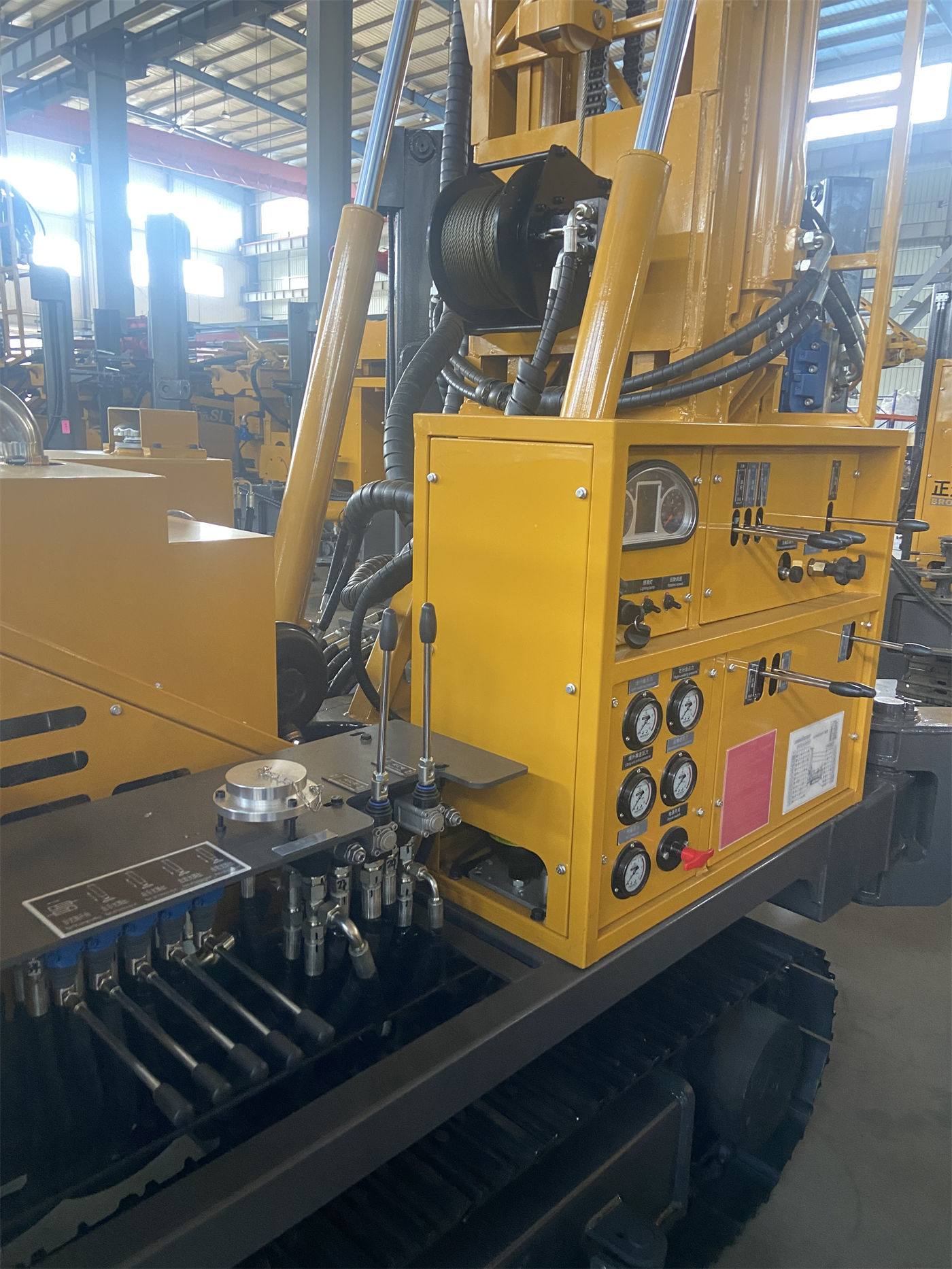

Le treuil auxiliaire de 1,1 T et le levage principal de 20 T sont deux systèmes distincts, agissant sur des objets différents : le levage principal correspond au train de tiges dans le trou, le treuil auxiliaire à la manutention des tiges en surface. La documentation indique que, lorsque le marteau fond-de-trou, le tubage ou d'autres accessoires sont lourds dans un projet, une configuration à 2,5 T peut être envisagée.
La correspondance entre force de levage, diamètre de forage et formation n'est pas fournie
La plage de diamètres de forage du WR450SE est de 105–400 mm ; la documentation associe séparément le diamètre, le couple de rotation et la pression d'air à différents états de travail : pour les grands diamètres, les roches dures ou les sections à forte résistance, utiliser la plage à faible vitesse et couple élevé ; pour les phases à résistance relativement faible, utiliser la plage à vitesse élevée ; pour le forage pneumatique fond-de-trou, la pression de travail recommandée est de 1,2–3,5 MPa, avec une consommation d'air de 16–55 m³/min. Ces trois groupes de paramètres ont chacun leur correspondance, mais la documentation ne fournit pas de table de conversion indiquant « quelle longueur de train de tiges une force de levage de 20 T peut soulever pour un diamètre donné », ni les besoins en force de levage pour les opérations de tubage selon les différents diamètres.
Lors de la conception réelle d'un puits, il est nécessaire de compléter les informations sur le diamètre du puits, les spécifications des tiges et du tubage à installer, ainsi que le frottement prévisible dans le trou, avant de juger si la force de levage de 20 T conserve une marge. La phrase de la documentation « après augmentation de la profondeur, le poids propre des tiges et le frottement des parois augmentent tous deux ; par conséquent, en cas de résistance anormale à la remontée, il convient d'abord d'évaluer l'état des parois, l'évacuation des débris et l'état du train de tiges, puis d'adopter des mesures telles que le curage, la remontée lente ou le tubage » peut servir à déterminer l'orientation du traitement en conditions anormales, mais ne constitue pas une procédure d'opération sécurisée.
Replacer la force de levage dans les conditions globales de la machine
La force de levage de 20 T est associée à un système motrice de 92 kW, un poids total d'environ 8,5 T, des dimensions hors tout d'environ 5,85 × 1,8 × 2,4 m et une vitesse de déplacement d'environ 2,5 km/h, avec un angle de montée maximal de référence de 21°. Ces paramètres contraignent respectivement la puissance, les déplacements et l'adaptation au terrain, et n'ont pas de relation de conversion avec la force de levage elle-même, mais ils déterminent ensemble les conditions globales dans lesquelles cette machine assume une profondeur de forage de niveau 450 m. Sur sol meuble, des plaques de calage doivent être utilisées pour éviter l'enfoncement des stabilisateurs ; avant tout déplacement, il convient de vérifier la portance du sol et l'état des pentes ; ce sont des rappels explicites de la documentation.
Le dernier paragraphe de la documentation précise : en raison des différences de conditions géologiques réelles, d'outils dans le trou, d'angle de forage et de modes opératoires, l'efficacité de forage, la profondeur et le résultat final du puits doivent être évalués selon les conditions du site. La même phrase s'applique à la force de levage de 20 T — elle fournit la capacité de levage pour les opérations conventionnelles de niveau 450 m ; pour un puits donné, la composition du train de tiges et l'organisation du tubage doivent encore être recalculées lors de la phase de conception. Les parties relatives aux conversions et méthodes non couvertes par la documentation doivent être confirmées auprès du fabricant ou des ingénieurs avant utilisation.
