Si l'on ne regarde que la ligne de la profondeur de forage maximale, l'écart entre une foreuse de puits d'eau de 750 m et une machine de classe 600 m se résume à une différence de chiffres : 750 m contre 600 m. Mais après avoir comparé point par point le tableau des paramètres du WR750S, on constate que ces 150 m n'apparaissent pas isolément dans un champ, mais se répartissent sur plusieurs postes : force de levage, spécifications des tiges, structure du mât, couple de rotation et poids total de la machine. Se focaliser sur la profondeur de forage lors du choix peut faire négliger les quelques conditions qui déterminent réellement la faisabilité du puits.
Commençons par l'aspect le plus direct : le poids du train de tiges et le frottement sont absorbés par la force de levage
La documentation du WR750S indique une force de levage de 40 T et une pression axiale de 6 T. Pour un équipement de classe 600 m, l'ordre de grandeur courant de ce paramètre est généralement inférieur à 40 T ; l'écart correspond précisément à l'augmentation, en forage profond, du poids propre du train de tiges, du frottement sur les parois et de la résistance lors des manœuvres.
À chaque segment de profondeur supplémentaire, le poids propre du train de tiges augmente linéairement, tandis que le frottement dépend de l'état des parois, de la courbure du trou et de la qualité du curage ; il ne varie pas nécessairement de façon régulière avec la profondeur. Cela signifie que la marge de force de levage sert en partie à compenser le poids propre et en partie à gérer les anomalies de frottement. La documentation précise également qu'en cas de résistance anormale à l'extraction, il faut d'abord traiter le problème par le curage, une extraction lente et l'évaluation de l'état du trou, plutôt que de considérer la force de levage maximale comme l'unique recours — cette phrase indique en soi que la force de levage a des conditions d'application.
Spécifications des tiges : les 102 mm et les 6 m déterminent le nombre de raccords et la résistance du train de tiges
La documentation du WR750S recommande des tiges de 102 mm et prend en charge l'utilisation directe de tiges de 6 m et de tubages de 6 m. Pour une profondeur de 750 m, le nombre de raccords sera très élevé ; le temps d'un raccord multiplié par le nombre total sur l'ensemble du trou se répercute directement sur le délai. Les tiges de 6 m réduisent la fréquence des raccords, tandis que les tiges de 102 mm correspondent aux trois variables clés en forage profond : la résistance du train de tiges, l'état des filets et la rectitude.
Une phrase de la documentation mérite d'être isolée : un système d'inspection et de rotation des tiges doit être mis en place pendant les travaux. Ce n'est pas une formule de politesse ; elle fait passer la tige du statut de consommable à celui d'élément de gestion du train de tiges en forage profond. À 750 m, l'état de contrainte et les zones d'usure d'une tige individuelle diffèrent de ceux d'un forage peu profond ; utiliser toutes les tiges comme si elles étaient dans le même état accumule les risques dans le trou.
Forme du mât : la télescopie ne sert pas à forer plus profond, mais à transporter des tiges de 6 m

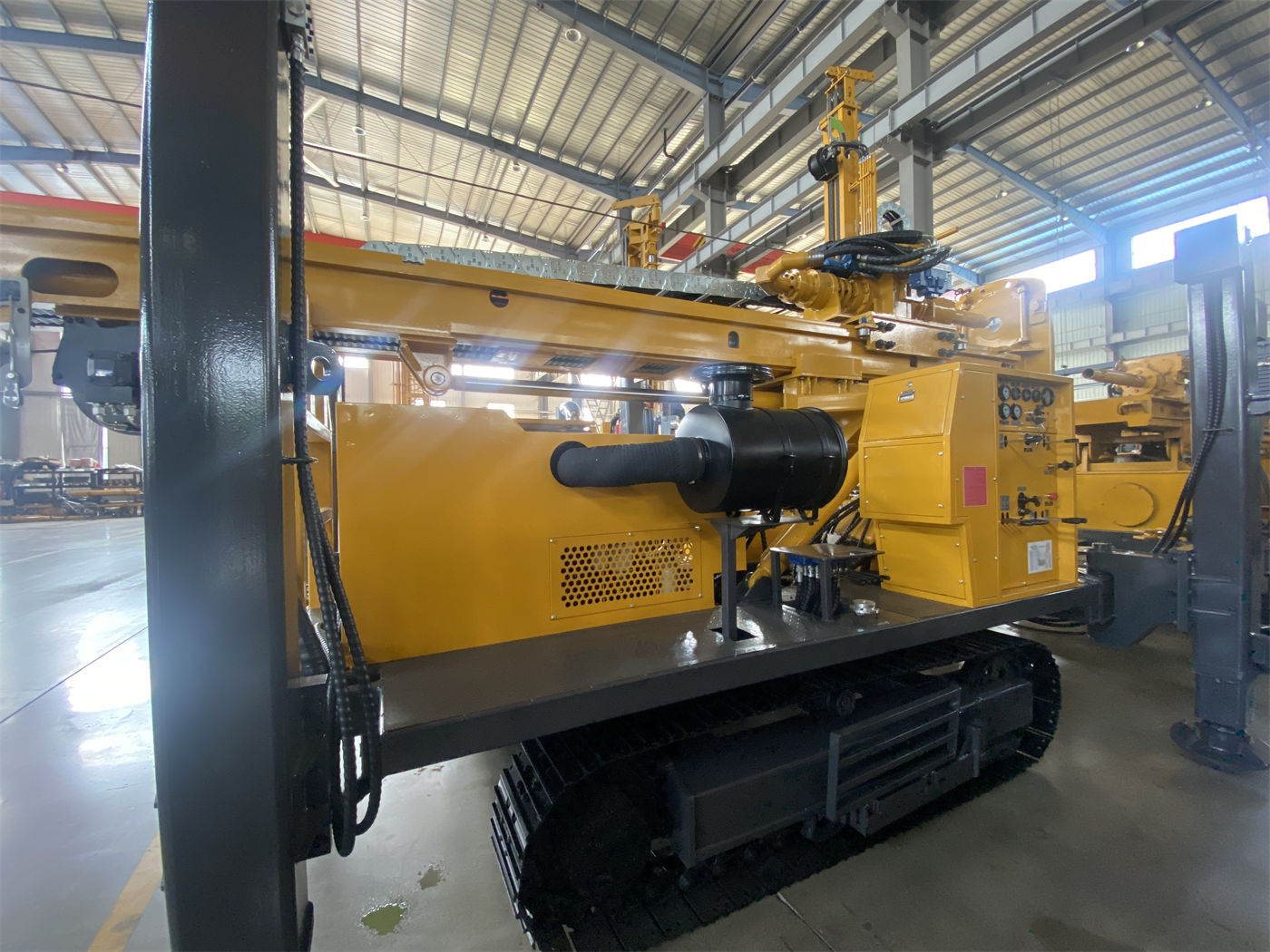

Le S du modèle WR750S désigne un mât télescopique. Selon la documentation, son rôle est le suivant : en configuration transport, le mât permet d'améliorer le gabarit de transport de la machine et de réduire la difficulté des déplacements entre chantiers ; en configuration travail, il prend toujours en charge l'utilisation directe de tiges de 6 m et de tubages de 6 m.
En lisant ces deux phrases ensemble, la valeur du mât télescopique devient claire : il assure la compatibilité entre les tiges longues et le gabarit de transport, et non directement une plus grande profondeur de forage. Si le projet est fixé sur quelques emplacements et que les déplacements sont rares, le poids de ce critère diminue ; à l'inverse, en chantiers multiples successifs, cette structure joue un rôle répété. Le poids total d'environ 14 T et les dimensions d'environ 6,64 × 2,25 × 2,67 m indiquent qu'avant tout déplacement, il faut vérifier point par point la charge utile du porte-char, les limitations de largeur et de hauteur de la route ; le mât télescopique doit être en position verrouillée fiable, et les tiges de 6 m ainsi que les tubages doivent être fixés séparément.
Configuration de rotation : à quels types de sections de trou correspondent les deux options de couple
Le système de rotation du WR750S peut adopter une configuration de 13000 / 6500 N·m ou de 15000 / 7500 N·m, avec une vitesse de rotation maximale de 95 / 190 r/min. La documentation associe la réserve de couple plus élevée aux grands diamètres, aux roches dures et aux sections à fort frottement, et la vitesse plus élevée aux phases de forage à résistance relativement faible.
Une lecture erronée est fréquente ici : considérer 15 000 N·m comme un choix plus complet et meilleur que 13 000 N·m. Le critère donné par la documentation n'est pas la valeur la plus élevée, mais le diamètre du trou, l'outil de forage et la nature principale de la roche — autrement dit, un même projet peut avoir des besoins de couple différents selon les sections. La configuration finale de rotation doit être déterminée en fonction de ces trois conditions, et non par la simple recherche de la valeur maximale.
| Élément de comparaison | Valeur documentée du WR750S | Impact sur la phase de travaux |
|---|---|---|
| Profondeur de forage maximale | 750 m | Détermine la marge de profondeur pour le phasage du trou |
| Diamètre de forage | 105–450 mm | Influe sur la charge de rotation et les spécifications du tubage |
| Force de levage / pression axiale | 40 T / 6 T | Correspond à la manutention du train de tiges et à la marge de frottement en forage profond |
| Tiges | 102 mm recommandé, 6 m pris en charge | Influe sur le nombre de raccords et la résistance du train de tiges |
| Configuration de rotation | 13000 / 6500 ou 15000 / 7500 N·m | À choisir selon le diamètre, l'outil et la roche principale |
| Pression de service / consommation d'air | 1,6–6 MPa / 16–75 m³/min | Détermine les conditions du compresseur associé au marteau fond de trou |
| Poids total de la machine | Environ 14 T | Contraint le transport et la capacité portante de la plateforme |
Conditions techniques : une fois la profondeur augmentée, les équipements associés suivent-ils ?
La documentation recommande une pression de service de 1,6–6 MPa et une consommation d'air de 16–75 m³/min, compatibles avec des marteaux fond de trou DTH à moyenne et haute pression, et précise en particulier : si la pression est atteinte mais que le débit est insuffisant, un impact insuffisant et des difficultés d'évacuation des débris peuvent encore se produire. Cette phrase décrit de façon très concrète une contrainte d'équipement associé pour la classe 750 m — la capacité du compresseur ne se lit pas uniquement sur le manomètre.
Une autre formulation pertinente est la suivante : en forage profond de 750 m, dès que l'évacuation des débris est mauvaise, les sédiments et le rebroyage augmentent significativement le couple et la consommation d'énergie ; un curage continu est donc essentiel. En rapprochant ces deux points, les exigences de la classe 750 m vis-à-vis du système d'alimentation en air portent sur le débit et la continuité du curage, et non sur une valeur de pression ponctuelle. En conditions de roche dure, il faut également surveiller la lubrification du marteau fond de trou et l'usure du trépan.
Dans quelles conditions faut-il passer à la classe 750 m
La documentation apporte une précision explicite sur le chiffre de 750 m : 750 m n'est pas une profondeur cible que tous les projets doivent atteindre, mais la capacité maximale de référence de la machine ; avant le début des travaux, il convient de déterminer un niveau cible plus raisonnable sur la base des données hydrogéologiques régionales. Cette phrase doit être lue comme le point de départ du choix.
Selon la description d'usage donnée dans la documentation, le WR750S s'adresse aux scénarios où le champ d'application des forages d'eau souterraine profonde s'est élargi : profondeur de nappe importante, aquifères superficiels instables, ou projets nécessitant une plus grande marge de profondeur. Appliqué à des projets concrets, cela inclut l'irrigation agricole profonde et les puits de grande exploitation, l'approvisionnement en eau de communautés rurales et isolées à nappe profonde, l'approvisionnement en eau à long terme de parcs industriels et de grandes infrastructures, ainsi que les puits profonds en zone minière et certains forages de rabattement de grande envergure.
Si la profondeur de l'aquifère cible n'a pas encore été confirmée par des données hydrogéologiques, ou si le projet ne nécessite que des niveaux peu profonds, la marge de profondeur ne se transforme pas automatiquement en bénéfice ; elle entraîne au contraire des contraintes supplémentaires de poids, de déplacement et d'équipements associés.
Points d'intervention souvent sous-estimés en forage profond
- Vitesse de déplacement sur chenilles d'environ 3 km/h, angle de montée maximal de référence de 21°, machine d'environ 14 T : avant tout déplacement, vérifier la portance des routes et des plateformes ; en sol meuble, sur pentes et en zones glissantes, maîtriser strictement les risques de déplacement.
- Course des vérins hydrauliques de 1,6 m, pour la mise à niveau et la stabilisation de la machine ; les travaux de 750 m durant longtemps, le contrôle de l'horizontalité et de l'enfoncement des vérins est encore plus critique ; sur sol meuble, utiliser des plaques d'appui de surface suffisante.
- Force de levage du treuil auxiliaire de 2,5 T, utilisable pour la manutention du marteau fond de trou, des tiges, des outils de tubage et des accessoires de chantier, mais il faut respecter les charges nominales et les exigences de sécurité de levage.
- Vitesse de levage rapide de 31 m/min et vitesse d'avance rapide de 65 m/min, principalement pour la manipulation des tiges et le retour de la tête motrice ; en forage profond, le temps cumulé de ces mouvements auxiliaires affecte sensiblement le temps de travail effectif.
- Pompe à boue, pompe centrifuge, génératrice et pompe à mousse sont en option ; selon la documentation, une configuration raisonnée a plus de valeur que l'empilement de tous les accessoires : les projets à forte proportion de terrains meubles dépendent davantage du système de boue, les forages profonds en roche dure dépendent davantage d'un compresseur à grand débit et du marteau fond de trou, et les formations à fortes pertes d'air peuvent nécessiter l'assistance de mousse.
Points non couverts par la documentation à vérifier auprès du fabricant
Les paramètres cités dans cet article proviennent tous de la documentation produit publiée du WR750S. La documentation ne donne pas les valeurs précises de force de levage, de diamètre de tige et de couple pour un modèle de la même série en classe 600 m ; cet article ne conclut donc pas sur les écarts précis entre les deux niveaux, mais indique seulement l'ordre de grandeur de ces champs pour la classe 750 m et les phases de travaux correspondantes.
- Le niveau de l'aquifère cible et la profondeur de puits de conception dans la zone visée doivent être déterminés par des données hydrogéologiques ; les paramètres de la machine ne remplacent pas cette étape.
- La compatibilité du débit et de la pression du compresseur choisi, ainsi que du modèle de marteau fond de trou, avec la plage de 16–75 m³/min et 1,6–6 MPa doit être vérifiée auprès du fabricant et des fournisseurs associés.
- Le choix final du système de rotation entre 13 000 / 6 500 N·m et 15 000 / 7 500 N·m doit être confirmé en fonction du diamètre, de l'outil et de la roche principale.
- Pour la phase de complétion, le choix des crépines, de la section d'étanchéité et du type de pompe : la documentation mentionne seulement qu'ils sont aussi importants que le forage lui-même, sans donner de solution précise.
- Les conditions d'utilisation du tubage, de la mousse ou d'autres méthodes auxiliaires dans les zones fracturées, fissurées ou à pertes d'air : la documentation indique seulement qu'il faut les adapter selon la situation, sans procédure opératoire.
