Dans la documentation du WR260, la description du site ne comporte que deux phrases : le châssis à chenilles facilite le transfert sur les chemins ruraux, les routes de campagne et les terrains caillouteux ; les dimensions de l'équipement sont d'environ 3900 × 1750 × 2250 mm, ce qui le rend plus facile à introduire dans les zones industrielles et les zones de construction à espace limité que les grandes foreuses de puits profonds. Ces deux phrases constituent le point de départ de cet article. Les chemins ruraux et les diguettes ne sont pas des routes conçues pour les foreuses ; leur largeur, leurs courbes et leur portance ne sont pas dimensionnées en fonction de l'équipement. Par conséquent, ce qui détermine réellement si le WR260 peut entrer comme prévu, ce sont plusieurs conditions de site sans rapport avec le tableau des paramètres.
Commençons par les dimensions : que représentent 3900 × 1750 × 2250 mm dans un chemin rural
Les dimensions hors tout indiquées dans la documentation sont d'environ 3900 mm de longueur, 1750 mm de largeur et 2250 mm de hauteur. La largeur de 1750 mm détermine sa capacité à franchir des passages étroits successifs, la longueur de 3900 mm détermine l'espace de manœuvre nécessaire pour tourner et reculer, et la hauteur de 2250 mm concerne la présence éventuelle de branches basses, de portiques, de lignes aériennes ou d'abris temporaires le long du parcours.
Ces trois éléments constituent le contour global de la machine, et non une partie démontable. La documentation comporte également un paramètre de 2,73 m intitulé « largeur de chargement / Width of loading », dont l'appellation ne correspond pas à la largeur hors tout de 1750 mm. Cet article se contente de conserver la mention de la documentation sans l'interpréter comme une largeur de transport réelle ; la définition finale doit être confirmée par les documents techniques de production officiels. Les questions liées au transport doivent également être vérifiées séparément.
Chenilles en acier et distance de transfert correspondant à une vitesse de déplacement de 2,5 km/h

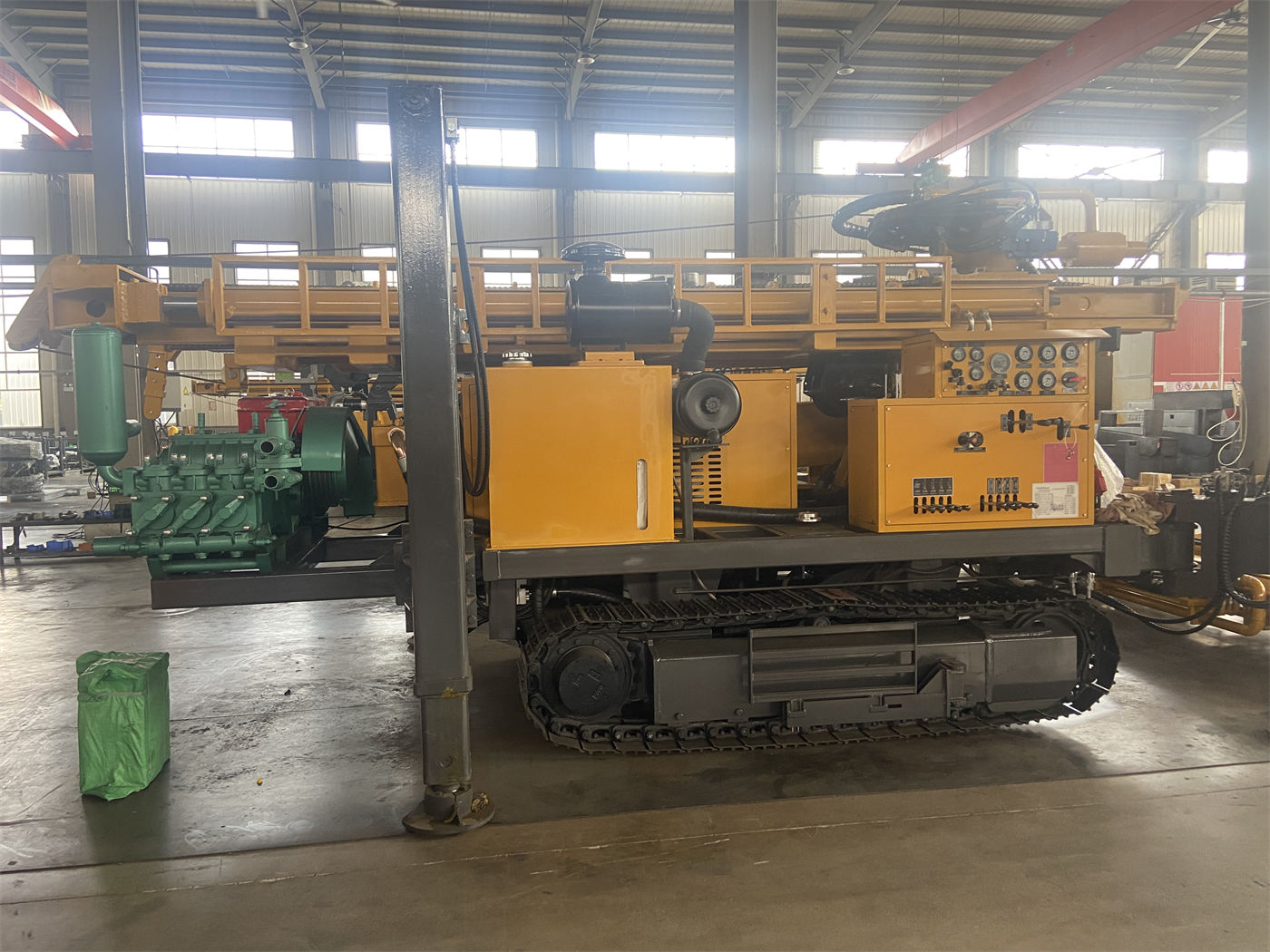

Le WR260 utilise un châssis à chenilles en acier, avec une vitesse de déplacement d'environ 2,5 km/h et une capacité de montée maximale de référence de 30°. Les chenilles en acier offrent une bonne traction et stabilité sur les terrains caillouteux, les routes rurales et les sites miniers, mais la vitesse elle-même le destine davantage aux transferts autonomes sur courte distance qu'au remplacement des véhicules de transport pour les déplacements longue distance.
À 2,5 km/h, un tronçon de chemin rural de deux à trois kilomètres représente déjà un temps de marche pur de plusieurs heures ; si des marches arrière répétées, des croisements ou des contournements d'obstacles sont nécessaires, le temps réel continue d'augmenter. La documentation recommande de replier la tour lors du transfert de l'équipement et d'évaluer les conditions de pente et de portance du sol — ces deux points ne sont pas des étapes de pure forme sur les routes rurales : les fondations en sol mou, les passages temporaires submergés et les diguettes détrempées après la pluie font partie des situations qu'il faut examiner avant de décider.
La course de vérin de 1,4 m résout la mise à niveau, pas le terrain lui-même
La course élevée des vérins du WR260 est de 1,4 m, ce qui permet de soutenir et de mettre à niveau l'équipement sur un sol légèrement irrégulier. La documentation précise également : les sols mous nécessitent l'ajout de plaques de calage pour éviter l'enfoncement des vérins, qui entraînerait l'inclinaison de la tour et le décalage de la position du trou. Autrement dit, le réglage des vérins porte sur l'attitude, pas sur la portance du sol.
Les surfaces de travail des champs et des vergers sont souvent constituées de la couche arable, insuffisamment compactée ; les aires d'arrêt temporaires en bordure des chemins ruraux peuvent être des remblais ou des positions à flanc de pente. Ces terrains peuvent continuer à tasser après le déploiement des vérins. Pour garantir la stabilité de la machine avant le forage, il est généralement nécessaire d'ajouter des plaques de calage sous les vérins et de juger sur place si un traitement supplémentaire du sol est requis.
Selon le site, les points d'attention pour une même machine diffèrent
La documentation classe les scénarios d'application du WR260 comme suit : approvisionnement en eau rural, irrigation agricole, élevages, usines, chantiers de construction et approvisionnement en eau de petites mines. Les conditions d'équipement de ces scénarios sont communes, mais les points d'attention sur le site ne sont pas les mêmes.
- Chemins ruraux et communautés : attention à la largeur de passage, aux obstacles bas le long du parcours, aux aires d'arrêt temporaires et à l'organisation des horaires de travail à proximité des zones résidentielles.
- Champs et vergers : attention à la portance des diguettes, à l'évitement des cultures et des installations d'irrigation et de drainage, ainsi qu'aux itinéraires de déplacement entre les positions de forage pour les puits multiples.
- Élevages et pâturages : attention aux conditions de circulation continue sur les surfaces cimentées ou semi-cimentées, ainsi qu'à la position par rapport aux installations existantes d'approvisionnement en eau et en électricité.
- Petites mines et camps d'exploration : la documentation mentionne que le châssis à chenilles facilite le déplacement sur les routes caillouteuses des mines et les terrains généralement irréguliers, tout en indiquant qu'en présence d'une proportion élevée de roche dure, il convient d'accorder une attention particulière à l'adéquation du marteau fond-de-trou et du compresseur d'air.
- Usines et chantiers de construction : attention à la hauteur des portes, au rayon de braquage des passages d'usine et aux modalités d'arrêt dans les zones à espace limité.
Il s'agit de différences de conditions de site, non de différences de capacités de l'équipement. Pour une même WR260 entrant sur différents sites, les points à régler en premier diffèrent.
Lors des transferts entre plusieurs puits, les opérations répétées
Les équipes de construction ayant besoin de plusieurs puits d'irrigation répètent de nombreuses fois les manœuvres de transfert. La documentation mentionne qu'un châssis compact et une bonne mobilité contribuent à réduire le temps de changement de position. D'où provient cette « réduction » ? On peut le déduire des caractéristiques de la machine : des dimensions relativement compactes, une longueur d'avancement unique de 3,3 m compatible avec des tiges de forage de 1,5 m, 2 m et 3 m, ce qui réduit le temps auxiliaire de retour de la tête motrice et de raccordement des tiges.
Cependant, le temps de transfert comprend également le repliage de la tour, la levée et l'abaissement des vérins, le choix de l'itinéraire de déplacement sur chenilles, le réalignement de la position du trou et la mise à niveau. La documentation ne fournit pas de chiffres sur la durée de ces opérations, et cet article ne s'en sert pas comme base ; il convient de se référer aux conditions réelles du site et aux méthodes d'exploitation.
La partie des scénarios d'intervention liée aux conditions géologiques
Le site détermine si l'équipement peut être mis en place ; la formation géologique détermine comment forer une fois en place. La documentation du WR260 donne plusieurs limites selon la formation, directement liées à l'évaluation du scénario :
- Dans les roches relativement intactes telles que le calcaire, le grès et le granite, le forage est possible avec un marteau fond-de-trou, un trépan et un compresseur d'air appropriés ; en roche dure, il faut surveiller l'usure du trépan, la lubrification du marteau fond-de-trou et l'état d'évacuation des débris.
- Les roches altérées et les formations alternant dur et tendre sont sujettes aux éboulements et aux réductions de diamètre ; il convient d'ajuster en temps utile la poussée et la rotation en fonction de la résistance au forage, et d'utiliser si nécessaire un tubage pour protéger la partie supérieure instable du trou.
- Dans les couches de sol, d'argile, de sable et de gravier, l'utilisation directe du marteau fond-de-trou peut provoquer l'effondrement du trou et l'ensevelissement du trépan ; il convient de choisir un tubage, de la boue ou d'autres procédés de stabilisation du trou.
- Dans les zones de fracture et les formations à fissures développées, il faut éviter une avance trop rapide, maintenir une évacuation continue des débris et un nettoyage du trou ; pour les zones de fracture épaisses, envisager un tubage ou une assistance par mousse.
- Pour les aquifères et les conditions de forts jaillissements, il convient d'ajuster l'alimentation en air et la méthode de nettoyage du trou en fonction du débit jaillissant, et d'enregistrer la profondeur des principaux aquifères.
- Dans les grottes karstiques, les fissures ouvertes et les formations à fuites d'air importantes, la pression et le débit peuvent être difficiles à transmettre efficacement au fond du trou ; il est nécessaire d'ajuster le procédé ou d'augmenter le débit d'air en fonction de l'ampleur des fuites.
La documentation précise également qu'il ne faut pas remplacer le jugement préalable de recherche d'eau par la simple augmentation de la profondeur du puits. La profondeur, le diamètre, le tube filtrant et les sections de fermeture doivent être déterminés en fonction de la position de l'aquifère, du débit prévu et des exigences locales de qualité de l'eau.
Ces éléments sur site ne sont souvent pas déterminés par la foreuse
En examinant ensemble les groupes de conditions ci-dessus, on constate qu'une partie est directement liée au WR260, tandis qu'une autre ne relève pas du périmètre de la foreuse.
| Condition | Degré de lien avec le WR260 | Qui doit la régler avant l'entrée sur site |
|---|---|---|
| Largeur et hauteur du passage | Contraint par la largeur d'environ 1750 mm et la hauteur de 2250 mm de la machine | Reconnaissance sur site par l'entreprise de construction |
| Portance de la chaussée et de l'aire d'arrêt | Course de vérin de 1,4 m pour ajuster l'attitude, plaques de calage en mesure supplémentaire | Jugement par l'entreprise de construction selon les conditions du sol |
| Distance de transfert | Vitesse de déplacement d'environ 2,5 km/h, montée maximale de référence 30° | Organisation du transport ou du déplacement autonome par l'entreprise de construction |
| Position et profondeur du puits | Profondeur de forage maximale 260 m, diamètre 140–305 mm | Détermination en fonction des données hydrogéologiques |
| Formation et procédé | Choix du marteau fond-de-trou, du tubage ou de la boue selon la roche | Combinaison des études et des retours de terrain |
La répartition dans le tableau n'est qu'une synthèse générale. Les parties non couvertes par la documentation, comme la praticabilité réelle d'un chemin rural spécifique, ne peuvent pas être déduites du tableau des paramètres et doivent être confirmées sur site.
Points non traités par la documentation, à confirmer auprès du fabricant ou sur site
- Le paramètre de 2,73 m intitulé « largeur de chargement / Width of loading » ne correspond pas à la largeur hors tout réelle de 1750 mm ; sa définition doit être confirmée par les documents techniques de production officiels.
- La puissance finale du moteur, la tension et le mode de contrôle de l'option de motorisation électrique ne sont pas chiffrés dans la documentation.
- L'efficacité de forage réelle, la profondeur et le résultat de complétion pour différentes combinaisons de formations : la documentation précise qu'ils dépendent des conditions du site ; l'efficacité de forage de référence est de 10–35 m/h, avec une large plage, et ne peut constituer un engagement ponctuel.
- Pour le forage DTH, la pression de service de référence de 1,7–2,5 MPa et la consommation d'air de 17–31 m³/min doivent être adaptées au compresseur selon le diamètre du trou, la dureté de la roche et l'altitude ; un débit insuffisant du compresseur entraîne un impact insuffisant et des difficultés d'évacuation des débris.

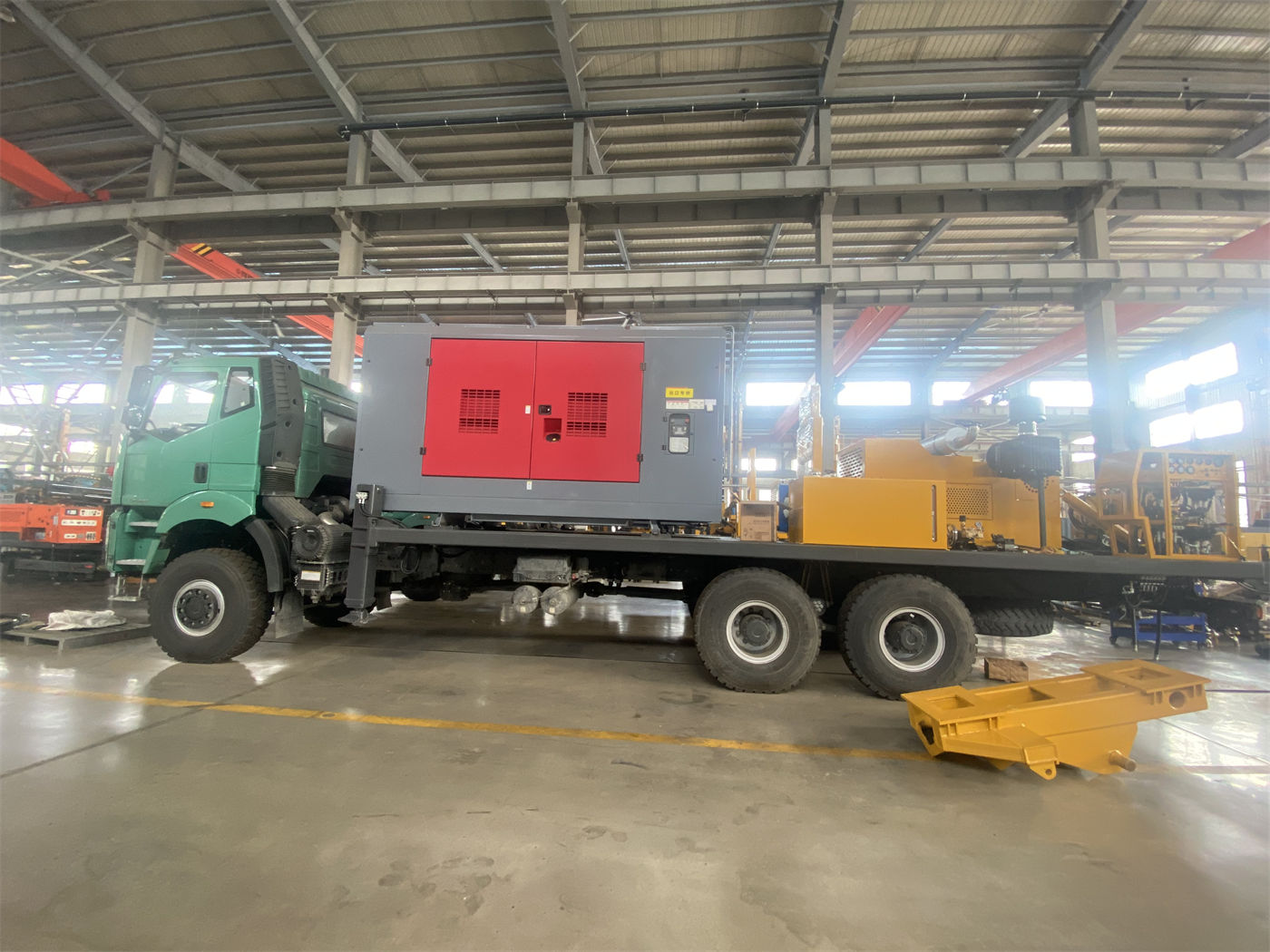

- Les plans spécifiques de transport, de levage et de fixation sur camion doivent être déterminés séparément en fonction des conditions routières locales et de l'état réel de l'équipement.
Avant chaque journée de travail, il convient de vérifier le moteur, le système hydraulique, la tête rotative, la tour, le treuil et les conduites d'air haute pression ; pendant le travail, d'observer en continu la pression d'air, l'évacuation des débris, le retour d'eau et la température de l'équipement ; après le travail, de nettoyer la boue et la poussière, et de vérifier les filets des tiges de forage, la lubrification du marteau fond-de-trou et les raccords hydrauliques ; en cas de transferts fréquents, de vérifier également les chenilles et les points de fixation sur camion. Ce qui précède correspond aux points de contrôle listés dans la documentation et ne constitue aucune recommandation d'étape opérationnelle.
