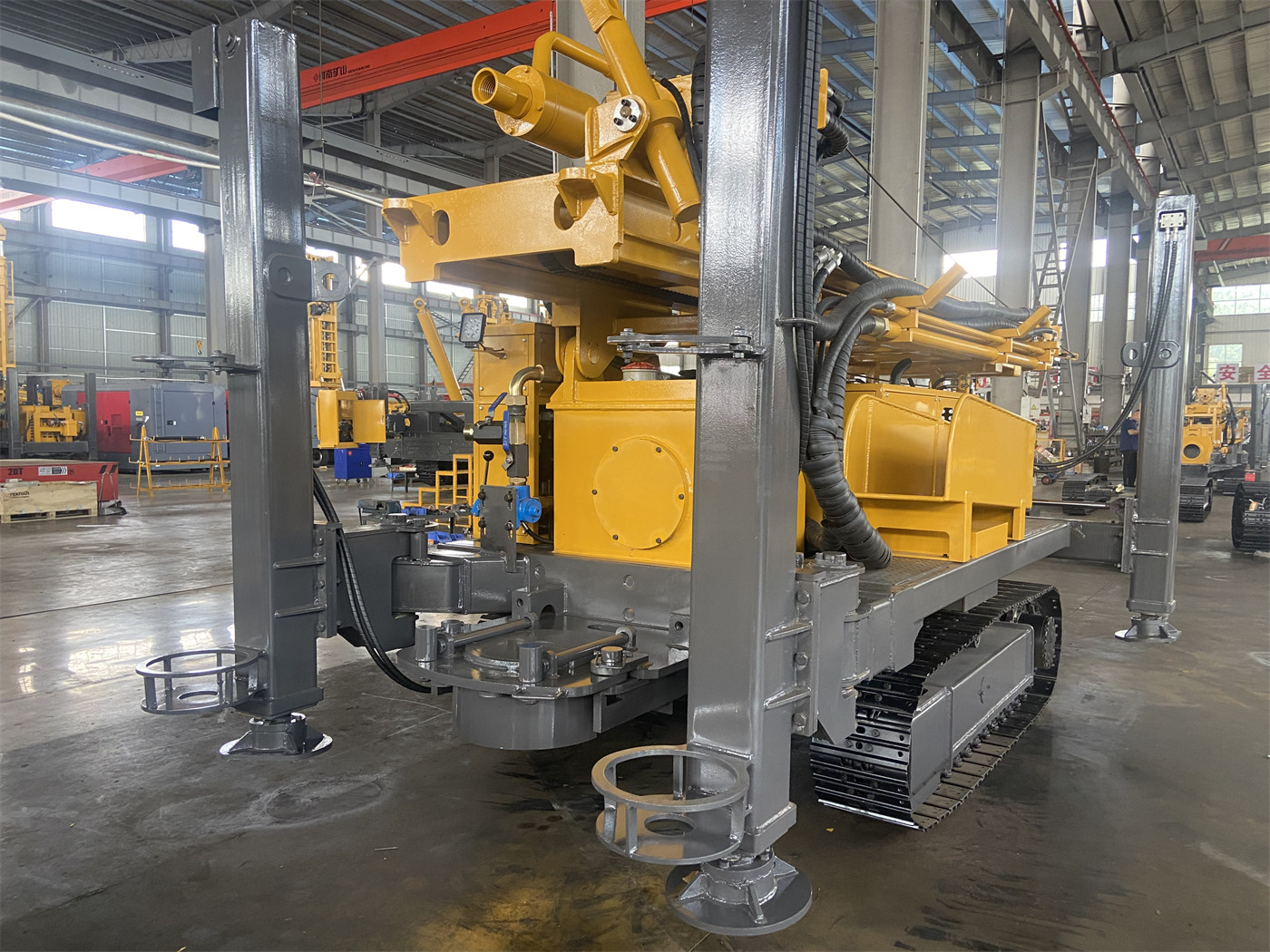

En forage à circulation inverse, on parle souvent de la capacité d'évacuation des déblais, mais l'expression « retour d'échantillon par tube intérieur » désigne autre chose : le chemin par lequel les cuttings reviennent en surface. Les données du WR400RC l'indiquent clairement : le forage à circulation inverse établit un canal de retour indépendant via la tige double ; après que l'air comprimé a entraîné l'outil de fond, les cuttings remontent rapidement à la surface par le tube intérieur. Par rapport à une remontée classique par l'espace annulaire extérieur, ce qui change n'est pas seulement la vitesse, mais ce que les échantillons subissent avant d'atteindre la surface.
Quelle est la différence entre les canaux de retour d'échantillon
En circulation directe classique ou en simple évacuation par l'espace annulaire extérieur, les cuttings remontent de fond par l'espace annulaire entre la tige et la paroi du trou ; le trajet est long, la section est grande, et les cuttings ont tendance à se mélanger avec des particules de différentes profondeurs pendant la remontée, et peuvent aussi stagner dans le trou en raison de variations de diamètre ou d'élargissements locaux. Le retour d'échantillon par tube intérieur en circulation inverse réduit la section de retour au canal interne de la tige ; le trajet de remontée est relativement indépendant, et les occasions de mélange avant que les cuttings n'atteignent la surface sont réduites.
Le WR400RC recommande des tiges RC de diamètre 89 / 102 mm, d'une longueur de 3 m. La documentation précise également que la structure des tiges RC diffère de celle des tiges simples classiques, et qu'il faut garantir l'étanchéité et la fiabilité des connexions entre les canaux interne et externe. Cela montre que l'efficacité du retour d'échantillon par tube intérieur ne dépend pas uniquement du diamètre intérieur de la tige, mais surtout de l'état d'étanchéité de l'ensemble du canal double : dès que les raccords, les joints ou le tube intérieur s'usent ou fuient, l'indépendance du retour d'échantillon par tube intérieur est compromise.
Base pour la collecte d'échantillons par segments de profondeur
La documentation mentionne que la circulation inverse permet de raccourcir le trajet de mélange des cuttings dans le trou, ce qui facilite la collecte d'échantillons par segments de profondeur. C'est le résultat direct du retour d'échantillon par tube intérieur sur la logique de prélèvement : un intervalle d'avancement fixe correspond à un lot de retour d'échantillon relativement clair, et les géologues de terrain peuvent enregistrer les variations de couleur, de lithologie, d'altération et de minéralisation en fonction de la profondeur.
Mais cette commodité a des conditions. La section gestion des échantillons du WR400RC est très directe : pendant les travaux, il faut observer le volume de retour d'échantillon, la taille des particules, les variations de poussière et l'existence éventuelle de mélanges évidents. À chaque rajout de tige, nettoyage du trou ou reprise du forage, il convient de traiter la zone de transition conformément au protocole d'échantillonnage du site, afin d'éviter le mélange d'échantillons de profondeurs différentes. Le retour d'échantillon par tube intérieur réduit le trajet de mélange, mais les arrêts lors du rajout de tige et les redémarrages après nettoyage nécessitent toujours une segmentation manuelle ; la correspondance des profondeurs n'est pas garantie automatiquement.
Impact réel sur le flux de travail sur site
- Le rythme de collecte des échantillons suit l'évolution du retour d'échantillon. Les variations de volume, de taille des particules et de poussière sont des indicateurs directs de l'état du trou, et sont listées dans la documentation comme des éléments à observer en continu.
- La fréquence de nettoyage des équipements de prélèvement en dépend. La documentation indique que le système de prélèvement, le cyclone ou le diviseur d'échantillons doivent être nettoyés régulièrement ; un nettoyage insuffisant nuit à l'indépendance des échantillons suivants.
- L'enchaînement des opérations doit être réorganisé. Lors du rajout de tige, du nettoyage du trou ou de la reprise du forage, le traitement de la zone de transition doit suivre le protocole d'échantillonnage du site ; il s'agit d'une question d'organisation des opérations, que l'équipement ne peut pas remplacer.
Ce que le retour d'échantillon par tube intérieur ne peut pas résoudre
Le retour d'échantillon par tube intérieur résout le problème du canal de remontée des cuttings du fond à la surface ; il ne traite pas les points suivants :
- La numérotation, la pesée, le conditionnement et l'enregistrement des échantillons. Ces tâches restent soumises au protocole d'échantillonnage du site.
- Les chutes de blocs et les élargissements locaux dans les zones broyées et fracturées. La documentation indique que les cuttings de ces sections peuvent stagner dans le trou puis remonter en masse, dégradant la correspondance des profondeurs ; il faut alors contrôler la vitesse d'avancement, maintenir un approvisionnement en air stable et consigner les anomalies.
- La baisse de vitesse de retour d'échantillon due à une capacité insuffisante du compresseur. Le WR400RC recommande une pression de travail de 1,2–3,5 MPa et une consommation d'air de 16–55 m³/min ; lorsque la profondeur augmente, que le diamètre du trou s'accroît ou que la roche est dure, un débit d'air insuffisant affecte directement la vitesse de retour des cuttings et la continuité du prélèvement.
- L'aptitude des échantillons à être envoyés au laboratoire. Cela dépend de l'état physique des échantillons eux-mêmes et doit être jugé selon les exigences du laboratoire.
Paramètres du WR400RC liés à ce trajet
| Élément | Valeur documentée | Lien avec le retour d'échantillon par tube intérieur |
|---|---|---|
| Profondeur maximale de forage | 400 m | La longueur totale du trajet de retour augmente avec la profondeur |
| Diamètre de forage | 105–305 mm | L'augmentation du diamètre modifie le volume annulaire et nécessite un débit d'air suffisant |
| Tige RC recommandée | 89 / 102 mm, longueur 3 m | La dimension du canal intérieur détermine la section de retour d'échantillon |
| Pression de travail | 1,2–3,5 MPa | Une pression insuffisante affecte la vitesse de retour d'échantillon |
| Consommation d'air | 16–55 m³/min | Le débit d'air détermine directement la continuité du retour des cuttings |
Les valeurs du tableau sont les paramètres donnés par la documentation du WR400RC. L'efficacité réelle du retour d'échantillon dépend aussi des conditions géologiques, de l'inclinaison du trou et de l'usure des outils ; la documentation précise que 400 m doit être compris comme une capacité de référence dans une configuration typique.
Points à confirmer auprès du fournisseur
- La périodicité de contrôle et les critères de remplacement des raccords et joints de tige double ; la documentation indique seulement qu'il faut les contrôler régulièrement, sans donner d'intervalle précis.
- Les paramètres recommandés de débit et de pression du compresseur pour les formations cibles et la profondeur prévue.
- Les exigences opérationnelles précises pour le traitement de la zone de transition ; la documentation mentionne qu'il faut suivre le protocole d'échantillonnage du site, mais ce protocole doit être établi par le projet lui-même.
- Les exigences de nettoyage et de contrôle du canal intérieur lors du passage du forage à la boue au forage à circulation inverse.
Le retour d'échantillon par tube intérieur modifie le trajet et le mode d'arrivée des cuttings en surface ; il rend la collecte par segments de profondeur plus contrôlable dans le processus, mais la correspondance des profondeurs, la représentativité des échantillons et leur aptitude à être envoyés au laboratoire doivent encore être gérées séparément selon le protocole d'échantillonnage du site. Le WR400RC fournit une plateforme de forage dotée des conditions nécessaires au retour d'échantillon par tube intérieur ; la qualité finale des échantillons dépend du processus de prélèvement sur site et des opérations du personnel.
