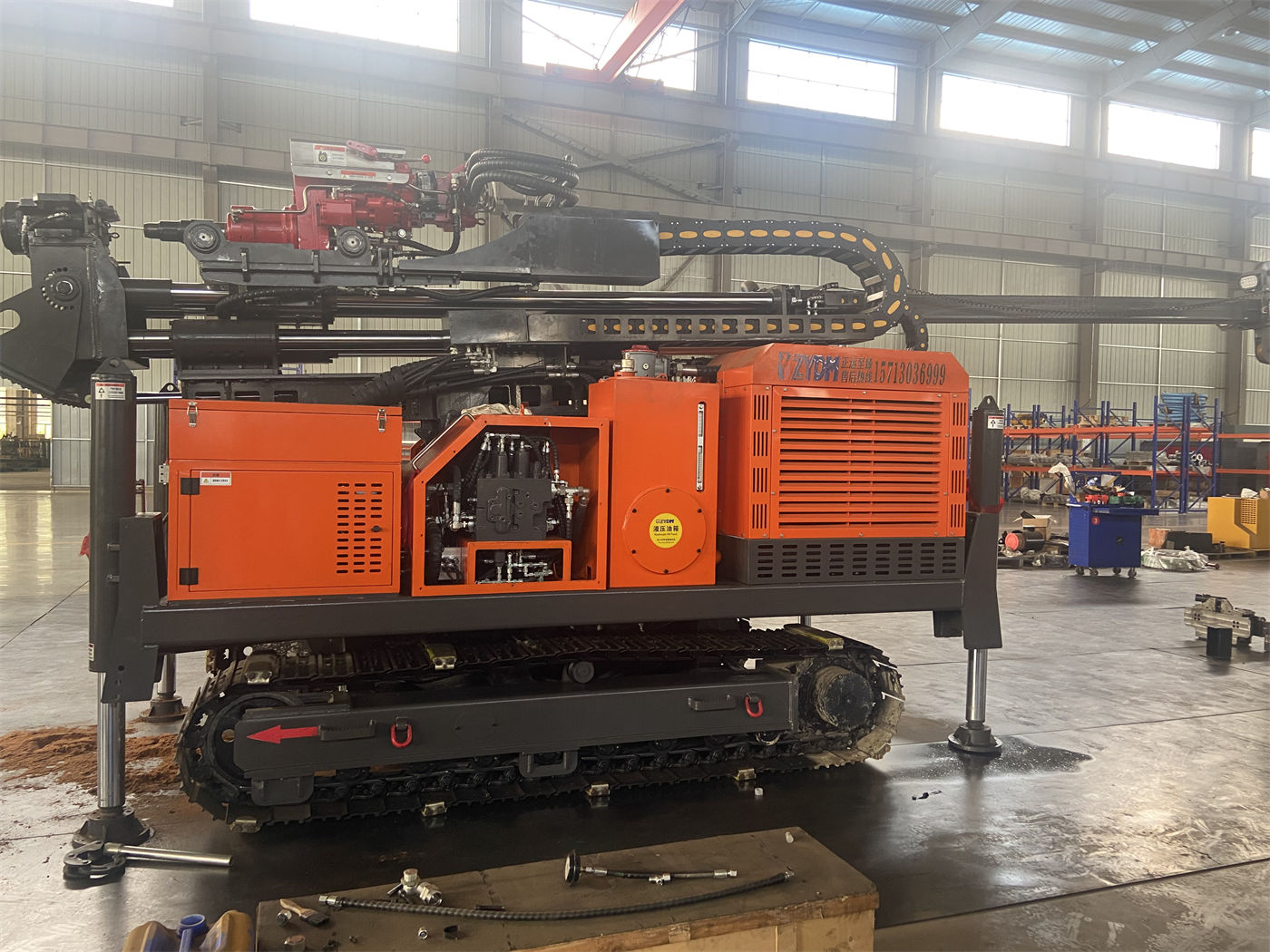

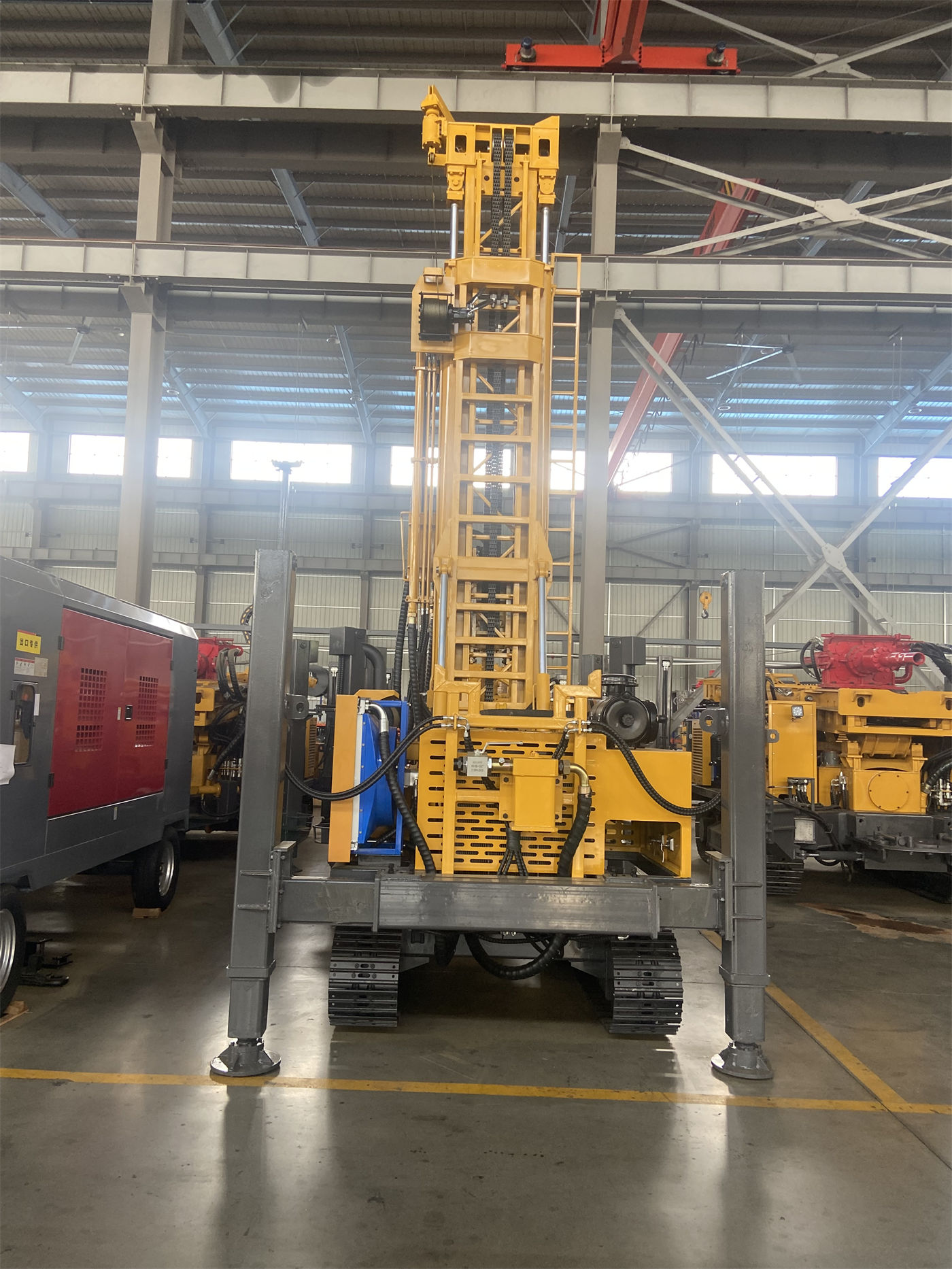

Dans la documentation produit du WR500RCE, une phrase est assez explicite : contrairement aux modèles RC destinés à l'échantillonnage minier, ce produit met l'accent sur l'évacuation des déblais en forage profond, les puits d'eau en roche dure, l'approvisionnement en eau des zones minières et le forage en formations complexes. Cette phrase n'est pas une simple formule, mais une condition préalable à la lecture de la fiche. Pour une même foreuse à circulation inverse sur chenilles, si l'objectif du projet est la réalisation d'un puits, les paramètres doivent être lus selon le processus de forage de puits ; si l'objectif est l'échantillonnage continu de cuttings, les paramètres de même nom relèveront d'un autre ensemble de critères. Cet article se concentre uniquement sur cette distinction, en expliquant quels champs de la fiche WR500RCE relèvent de l'usage puits d'eau, quels champs sont explicitement classés du côté des modèles d'échantillonnage, et quels éléments peuvent être séparés au préalable lors de la lecture.
La rubrique usage constitue la première ligne de démarcation de cette fiche
Les conditions d'application indiquées dans la fiche WR500RCE correspondent à un ensemble d'orientations pour la réalisation de puits : puits d'eau profonde, irrigation agricole, approvisionnement en eau des zones minières et forages de décompression. Les paramètres associés sont une profondeur de forage maximale de 500 m, un diamètre de forage de 140–400 mm, une puissance diesel de 132 kW, une force de levage de 300 kN, une force d'avance de 150 kN, un couple de rotation de 8000–12000 N·m et une vitesse de rotation de 40–160 tr/min.
Dans le même passage, il est également indiqué que ce modèle utilise la circulation inverse par air lift, qui crée un reflux dans le tube intérieur au moyen d'air comprimé pour ramener les cuttings et les déblais du fond du trou à la surface le long de l'intérieur des tiges. Ici, bien que « retour de déblais » et « retour d'échantillons » passent tous deux par le tube intérieur, les objectifs diffèrent : l'usage puits d'eau vise la propreté du fond du trou, la réduction du rebroyage et des sédiments, tandis que l'usage échantillonnage vise à savoir si les cuttings peuvent former un échantillon représentatif en fonction de la profondeur. La fiche ne fusionne pas ces deux aspects, et il ne faut pas les fusionner non plus à la lecture.
Dans le processus de réalisation de puits, quels paramètres lire ensemble
Si l'on lit cette fiche dans l'optique puits d'eau, il faut au moins examiner trois groupes de relations entre paramètres de manière conjointe, plutôt que de regarder une seule valeur extrême.
| Point d'attention du processus | Valeurs correspondantes dans la fiche | Champs associés |
|---|---|---|
| Manutention des tiges en forage profond | Force de levage 300 kN, force d'avance 150 kN | Spécifications de tiges 1,5/2/3/6 m, course d'avance 3,3 m ou 6,6 m |
| Diamètre et charge de la formation rocheuse | Diamètre de forage 140–400 mm, couple 8000–12000 N·m | Vitesse de rotation 40–160 tr/min |
| Évacuation des déblais et propreté du fond | Pression de travail 1,7–3,5 MPa, consommation d'air 17–42 m³/min | Débit du compresseur, diamètre, profondeur, altitude |
Ces trois groupes sont présentés séparément dans la fiche. La force de levage correspond à l'augmentation du poids propre des tiges, du frottement de la paroi et du poids du tubage dans un forage de 500 m ; le couple correspond aux conditions de grand diamètre, de roche dure et de frottement élevé ; la pression et la consommation d'air correspondent au système de circulation inverse par air lift, et la fiche précise que lorsque la profondeur augmente, que le diamètre s'accroît, que la roche devient plus dure ou que l'altitude du chantier s'élève, le débit nécessaire augmente. Aucun de ces éléments pris isolément ne suffit à déterminer si l'équipement peut réaliser un puits donné.
Où se situe l'usage échantillonnage dans la fiche
Le texte principal du WR500RCE intègre la mention « contrairement aux modèles RC destinés à l'échantillonnage minier » dans la description produit, mais la liste de paramètres fournie n'inclut pas de champs tels que la précision de division des échantillons, la gestion des numéros d'échantillons ou la capacité de retour continu d'échantillons. D'autres documents de ce site concernant des modèles destinés à l'échantillonnage disposent de leurs propres systèmes de paramètres ; par exemple, le WR500RC-CS3 a pour point de vérification le marquage en profondeur des échantillons et la traçabilité des données, et le WR600RC-CS3 a pour point de vérification la précision de division et la gestion de la contamination. Ces éléments ne font pas partie des informations publiées pour le WR500RCE et ne peuvent pas être appliqués directement à ce modèle.
Par conséquent, lorsque l'objectif du projet est l'échantillonnage minier, la fiche WR500RCE ne peut répondre que partiellement : elle peut décrire le trajet d'évacuation des déblais en forage profond et la capacité de forage en roche dure, mais elle ne peut pas répondre à la place du projet sur la représentativité des échantillons et la gestion des numéros. Ces questions nécessitent une vérification séparée de la configuration du système d'échantillonnage, et les documents de ce site ne fournissent pas de champs correspondants pour ce modèle.
Points où les deux usages sont facilement confondus
Les formulations de la fiche tracent déjà la frontière dans le texte, mais il est encore facile de la manquer à la lecture, principalement aux endroits suivants.
- Considérer la « circulation inverse » comme une étiquette unique. Dans la fiche, la description de la circulation inverse du WR500RCE suit immédiatement l'évacuation des déblais en forage profond et la propreté du fond ; l'objectif du processus est la réalisation du trou, non l'échantillonnage.
- Prendre la profondeur de forage de 500 m pour une profondeur d'échantillonnage. 500 m est la profondeur de forage maximale ; la fiche précise que la profondeur finale du puits doit encore être déterminée par les données hydrogéologiques et la couche aquifère réelle.
- Prendre la plage de diamètre 140–400 mm pour une plage de diamètre d'échantillonnage. Dans la fiche, cette plage correspond à l'espace de conception pour la dimension du tubage, la pompe submersible et le débit d'eau prévu.
- Prendre le couple de 8000–12000 N·m pour un laissez-passer de formation. La fiche explique cette plage dans des conditions de grand diamètre, de roche dure et de frottement élevé, tout en indiquant que la vitesse élevée n'est choisie que dans les sections stables à faible résistance.
Éléments à confirmer en premier lors de la lecture de cette fiche
En suivant l'ordre de la fiche, les éléments à confirmer en premier comprennent : l'objectif du projet est-il la réalisation d'un puits ou l'échantillonnage ; s'il s'agit d'un puits, la profondeur cible, le diamètre, la profondeur de l'aquifère et le schéma de tubage sont-ils déjà déterminés ; s'il s'agit d'échantillonnage, quel système doit prendre en charge la division, la numérotation et les exigences de prévention de la contamination. Les paramètres publiés du WR500RCE ne couvrent que la partie capacité d'équipement de la première catégorie de questions.
La fiche énumère également une série de points de contrôle sur site : tuyaux d'air haute pression, raccords, câble de sécurité, tête rotative, chenilles, mât et système hydraulique ; pendant le forage, observer les variations de pression d'air, de retour de déblais, de retour d'eau et de couple ; après achèvement, nettoyer les outils de forage et le passage de circulation inverse. Ces éléments relèvent des contrôles quotidiens ; les conditions géologiques réelles, les outils dans le trou, l'angle de forage et les méthodes opératoires variant, le résultat final de forage ne peut pas être jugé uniquement à partir du tableau de paramètres.
Éléments à vérifier auprès du fournisseur
Les points suivants ne sont pas entièrement couverts par les informations WR500RCE vérifiées sur ce site et doivent être vérifiés séparément lors de la demande de prix ou de la confirmation technique : la configuration du débit du compresseur nécessaire selon les différents diamètres et profondeurs ; le choix de la combinaison mousse, tubage et méthode de forage dans les zones fracturées ou à fuites d'air ; la nécessité d'un système d'échantillonnage supplémentaire pour l'usage échantillonnage, ainsi que le processus de gestion des échantillons correspondant. Les options configurables mentionnées dans la fiche comprennent le marteau DTH à circulation inverse, les trépans, les tiges de différentes spécifications, les outils de tubage, le compresseur, les tuyaux d'air haute pression, le lubrificateur, la pompe à mousse et le générateur, etc. La fiche ne donne pas de réponse uniforme sur la nécessité de toutes ces configurations pour un projet donné.
