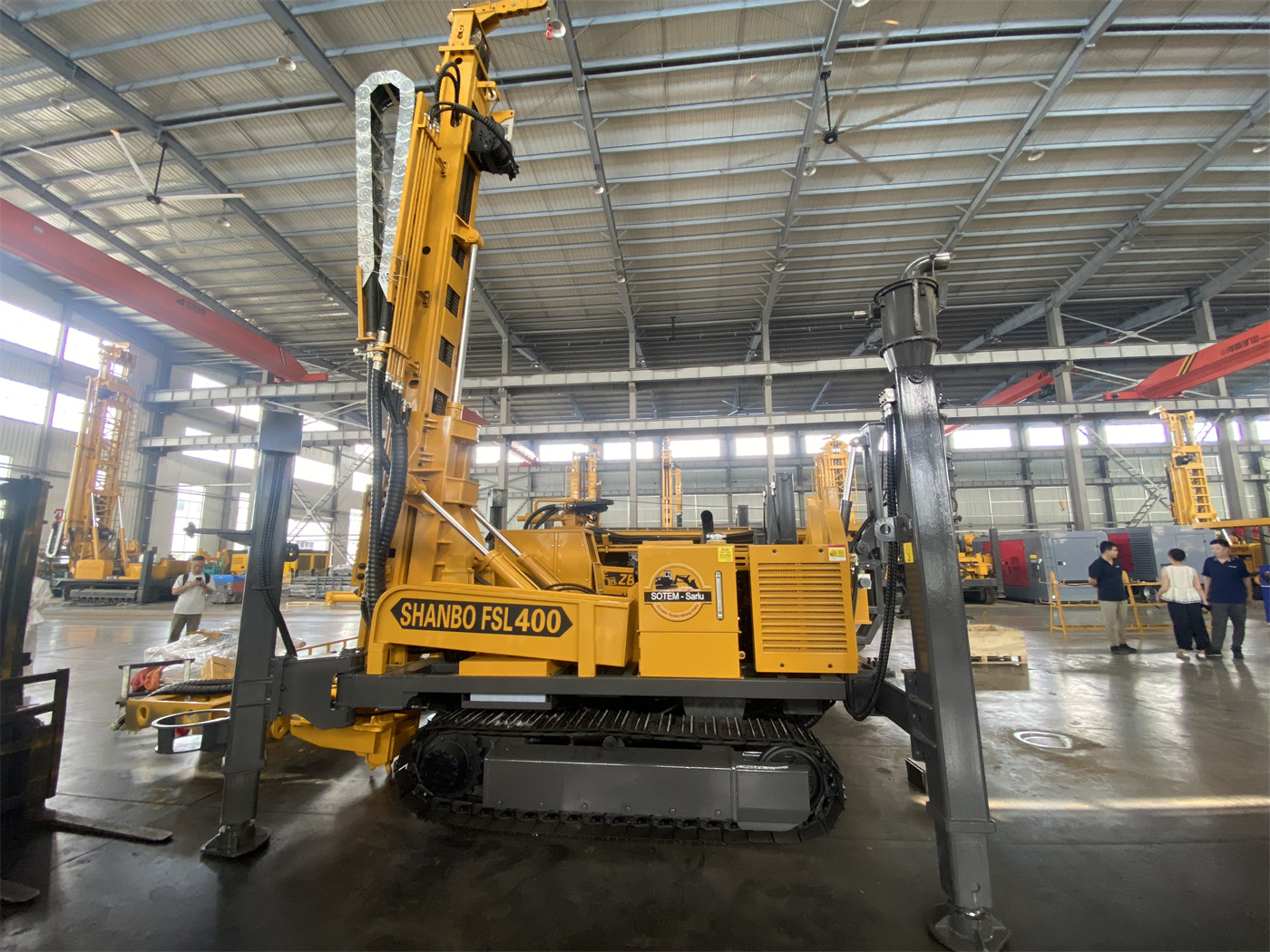

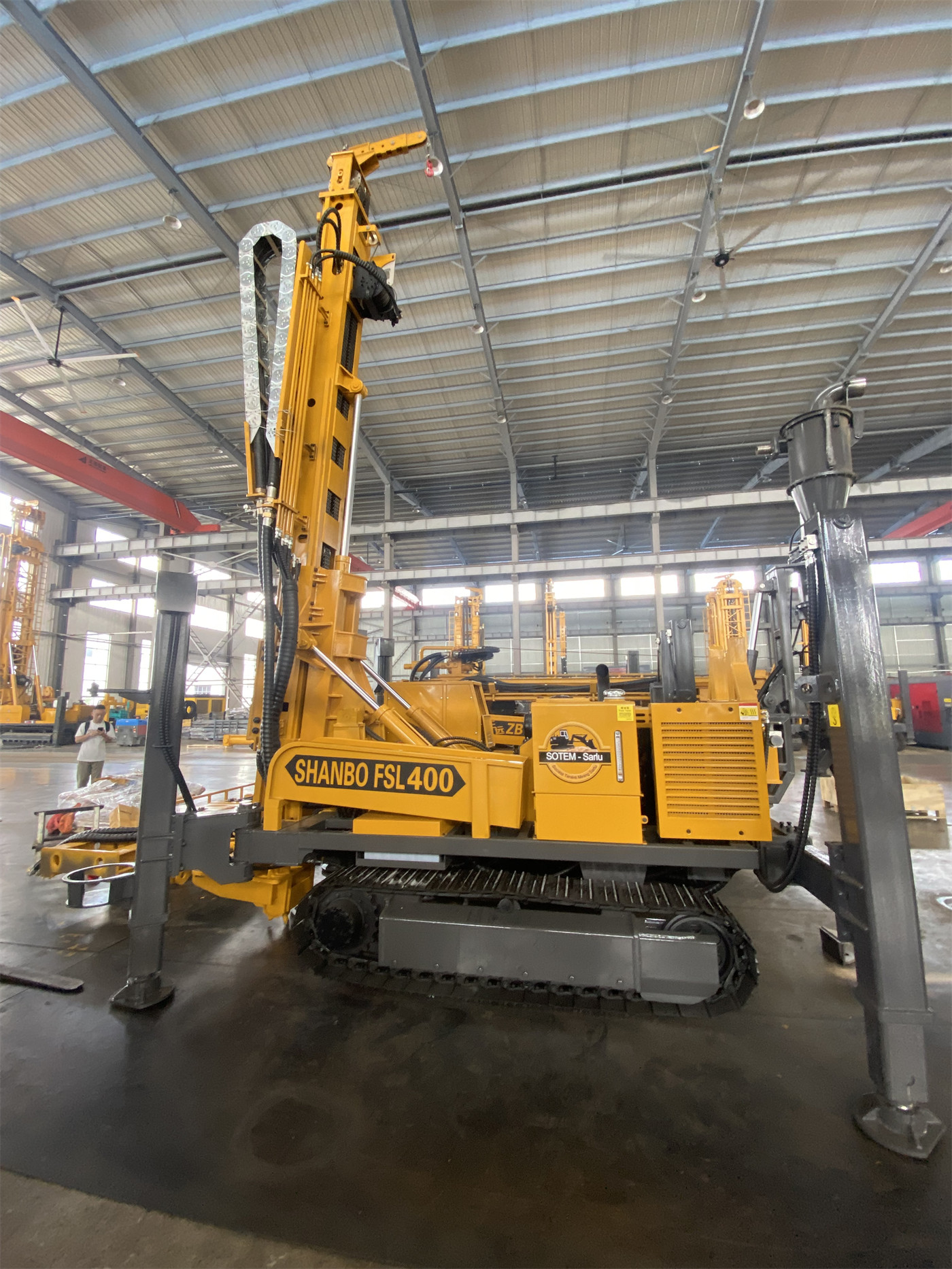

Dans la documentation du WR600RC-CS3, le système d'échantillonnage trois-en-un désigne l'intégration de la séparation cyclonique, de la division représentative et de la collecte des échantillons en un flux continu : les cuttings remontés à la surface par le tube intérieur des tiges à double paroi entrent directement dans le système cyclonique pour la séparation gaz-solide, puis passent à l'étape de division et de mise en sac. Il remplace une étape qui devait auparavant être réalisée par transvasement manuel et transfert secondaire. Pour déterminer si un type de projet nécessite ce système, il faut d'abord évaluer le poids de cette étape dans le projet, puis examiner si le projet exige un retour continu d'échantillons et une gestion continue des numéros d'échantillons.
Délimitons d'abord un cadre : les facteurs qui ne déterminent pas cette décision
La profondeur de forage n'est pas un critère de décision. La profondeur de 600 m et le diamètre de trou de 105–450 mm du WR600RC-CS3 sont des paramètres de la plateforme complète ; le WR600RC de la même plateforme possède également ces valeurs. Le système lui-même ne modifie ni la profondeur maximale de forage ni le diamètre maximal de trou. Le couple et la force de levage ne sont pas non plus des critères : le couple bi-mode de 12000/6000 N·m et la force de levage de 29 T concernent la rotation et la manœuvre des tiges, et n'ont aucun lien avec l'intégration de la collecte des échantillons.
De même, les angles de travail de 45°/90° relèvent du choix de l'orientation des trous, et l'utilisation d'un marteau RC ou DTH pour la roche dure relève du choix de l'outil de forage ; aucun de ces éléments n'a de correspondance directe avec l'intégration de l'étape d'échantillonnage. Considérer ces paramètres comme des raisons de « déployer ou non le CS3 » revient à s'écarter du sujet.
Première condition : le projet nécessite-t-il un retour continu d'échantillons ?
La valeur du système trois-en-un se concentre sur la continuité de l'étape de retour d'échantillons. La documentation indique qu'avec l'augmentation de la profondeur du trou, la distance de retour des cuttings s'allonge, et les pertes de débit d'air, l'étanchéité des tiges et les fuites d'air dans le trou affectent plus nettement la récupération des échantillons. L'équipement recommande une pression de travail de 1,6–6 MPa et une consommation d'air de 16–75 m³/min ; cette consommation d'air sert d'une part à entraîner le marteau RC, et d'autre part à garantir que les cuttings retournent en continu par le tube intérieur vers le système d'échantillonnage cyclonique. Lorsque le projet exige un enchaînement de forages sans interruption prolongée du retour d'échantillons, il devient pertinent de faire se succéder de manière rapprochée le cyclone, la division et la mise en sac.
À l'inverse, si le projet ne vise pas un retour continu d'échantillons — par exemple pour la construction de puits profonds ou de puits de rabattement de nappe en zone minière, où l'accent est mis sur la stabilité des parois, les aquifères et la structure du puits — la documentation précise également que ces projets ne nécessitent pas forcément l'activation du système d'échantillonnage complet, et que les outils de forage et le processus de construction peuvent être adaptés selon l'usage. Le système d'échantillonnage n'a alors pas de rôle à jouer.
Deuxième condition : l'échantillonnage est-il réalisé par segments fixes selon la profondeur ?
Le forage RC produit des échantillons de cuttings, et non des carottes complètes. La documentation indique que sur site, un intervalle d'échantillonnage fixe peut être défini selon les exigences du projet, par exemple un sac collecté tous les 1 m ou tous les 2 m, avec enregistrement simultané du numéro de trou, des profondeurs de début et de fin, et du numéro d'échantillon. Plus les segments d'échantillonnage sont rapprochés et plus le nombre de sacs est élevé, plus la charge de transvasement manuel et de transfert secondaire est lourde, et plus l'effet de coordination du flux trois-en-un sur le forage, le retour d'échantillons, la division et la mise en sac devient manifeste.
Il existe ici une correspondance à prendre en compte conjointement. La documentation signale en particulier que les zones de faille broyée et les grandes fissures provoquent des fuites d'air ; les cuttings peuvent stagner dans le trou puis revenir en masse, ce qui dégrade la correspondance entre les échantillons et la profondeur réelle. Autrement dit, même si l'intervalle d'échantillonnage est conçu de manière très rapprochée, si le segment de trou concerné présente des fuites d'air importantes, la correspondance entre échantillons et profondeur n'est pas fiable en soi. Face à ces formations, la documentation préconise de réduire l'avancement, de maintenir le curage du trou, de consigner spécifiquement les segments anormaux, et si nécessaire d'utiliser de la mousse, des tubages ou d'autres méthodes de traitement des fuites d'air. Ces points relèvent de la confirmation des procédés de forage et ne peuvent pas être résolus par le système d'échantillonnage intégré.
Troisième condition : la charge de gestion des numéros d'échantillons a-t-elle atteint une certaine échelle ?
Le système trois-en-un améliore l'efficacité du processus d'échantillonnage, mais la documentation souligne que la gestion des échantillons doit rester rigoureuse : chaque sac d'échantillon doit porter le numéro de trou, le numéro d'échantillon, les profondeurs de début et de fin, la date et l'équipe, et les enregistrements sur site doivent être cohérents avec les sacs. Si le projet applique un système QA/QC, des échantillons en double, des échantillons standards et des blancs doivent également être prévus selon les exigences. Cette charge de travail est indépendante de l'intégration du système et dépend uniquement du nombre total d'échantillons.
Par conséquent, lors de l'évaluation, il convient de calculer séparément le volume total d'échantillons et les exigences de gestion : si le nombre de sacs est faible et la numérotation simple, un processus manuel peut parfaitement suffire ; si l'échantillonnage est continu à intervalles fixes et qu'il faut également prévoir des échantillons en double et des standards, le bénéfice d'un enchaînement fluide en amont devient alors plus concret.
Forme de projet lorsque les trois besoins sont réunis
En combinant les trois conditions ci-dessus, le type de projet le plus facilement concerné est celui mentionné dans la documentation : les travaux de vérification de gisements profonds. La vérification d'anomalies profondes dans les mines d'or nécessite de confirmer la continuité des zones structurales, des zones d'altération et des couches minéralisées à plus grande profondeur ; les projets de cuivre, de fer, de lithium et polymétalliques doivent souvent implanter plusieurs trous de vérification sur de vastes zones, obtenir rapidement un grand nombre d'échantillons de cuttings par RC pour sélectionner les cibles profondes prioritaires, puis utiliser une foreuse carottière pour un carottage continu sur les anomalies clés, formant une solution combinée « criblage rapide par RC + vérification fine par carottage ».
Ces projets ont en commun : un grand nombre de trous, un échantillonnage continu, un grand nombre de sacs d'échantillons et la nécessité d'établir des enregistrements traçables par profondeur. Le flux trois-en-un est précisément conçu pour cette étape. Quant à savoir si le projet l'adopte finalement, cela dépend encore du volume d'échantillons, des exigences de gestion et de l'organisation sur site ; la documentation ne fournit pas de seuil d'applicabilité en fonction de la taille du projet.
Travaux sur site que l'échantillonnage intégré ne peut pas remplacer
Deux points de la documentation concernent directement le bon fonctionnement du système, et aucun ne relève des capacités de l'équipement :
- Si des cuttings résiduels ne sont pas nettoyés à temps entre différentes zones de minéralisation, le risque de contamination des échantillons augmente. À chaque arrêt de forage, changement de trou ou entrée dans un nouvel intervalle d'échantillonnage critique, il convient de vérifier la présence de résidus à l'intérieur du cyclone, du diviseur et des flexibles de retour d'échantillons, afin d'éviter que des échantillons de la profondeur précédente ne se mélangent au segment d'échantillonnage suivant.
- Avant le début des travaux chaque jour, il convient de vérifier l'étanchéité des tiges à double paroi, les flexibles de retour d'échantillons, le cyclone, le diviseur, le moteur, le système hydraulique et les conduites d'air haute pression ; pendant les travaux, observer en continu la continuité du retour d'échantillons ; lors des changements de trou et de segment d'échantillonnage, nettoyer rapidement le système d'échantillonnage.
Ces tâches doivent être mises en œuvre par l'utilisateur sur site et ne sont pas réduites par l'intégration du processus d'échantillonnage.
Le site et les équipements associés soutiennent-ils un échantillonnage continu ?
Une fois déployé au sol, le système d'échantillonnage nécessite un espace de placement indépendant. La documentation indique un poids total d'environ 12,5 T, des dimensions hors tout d'environ 7 × 2,1 × 2,9 m, une vitesse de déplacement d'environ 3,5 km/h et un angle de montée maximal de référence de 21°. Outre la foreuse, le site doit également accueillir le compresseur d'air, le système d'échantillonnage cyclonique, les sacs d'échantillons et les véhicules de transport ; la plateforme de forage doit réserver une surface suffisante pour garantir la fluidité des conduites de retour d'échantillons et la sécurité des passages du personnel. La zone d'échantillons est généralement proche de la foreuse et du cyclone ; lors de l'utilisation du treuil de 2,5 T pour lever le marteau RC, les tiges à double paroi et les flexibles de retour d'échantillons, il convient d'éviter que les charges suspendues n'entrent dans la zone de travail du personnel d'échantillonnage.
En termes de capacités associées, le débit du compresseur d'air détermine directement la continuité du retour d'échantillons en forage profond. En cas de débit d'air insuffisant, les manifestations courantes listées dans la documentation sont une diminution du retour d'échantillons, un retard de retour et une accumulation de cuttings au fond du trou. Le dimensionnement doit prendre pleinement en compte la profondeur du trou, le diamètre et l'altitude ; il s'agit d'un sujet indépendant d'appariement entre le compresseur d'air et la foreuse.
Points à confirmer auprès du fournisseur
- La performance de continuité du retour d'échantillons du système dans des combinaisons spécifiques de formation et de profondeur de trou ; le présent site ne fournit pas de données de validation classées par formation.
- Les cycles de remplacement du cyclone, du diviseur et des flexibles de retour d'échantillons, ainsi que les modalités d'approvisionnement en pièces détachées.
- La méthode de détermination de la précision de division des échantillons, et l'existence de procédures opératoires exécutables pour la gestion de la prévention de la contamination.
- Les modalités de commutation des outils de forage et du processus de construction lorsque le système d'échantillonnage complet est désactivé pour un usage de puits d'eau.
En raison des différences de conditions géologiques réelles, d'outils dans le trou, d'angle de forage et de modes opératoires, l'efficacité de forage finale, la profondeur de forage, la récupération des échantillons et les résultats de complétion du puits doivent être basés sur les conditions réelles du site.
