La documentation du PV390 est assez claire : profondeur de forage de 0 à 6 m, diamètre de 80 à 600 mm, pour le pré-forage de fondations de supports photovoltaïques. En lisant ces éléments ensemble, la frontière avec une foreuse de puits d'eau est déjà tracée. Ce qui pose réellement problème, ce n'est pas cette frontière elle-même, mais les différentes interprétations qui en découlent : prendre le pré-forage photovoltaïque pour un petit chantier de puits d'eau, considérer la profondeur maximale de forage comme la profondeur prévue pour chaque trou, voir la valeur de couple comme un laissez-passer pour les couches géologiques, ou prendre l'angle de montée comme une base de sécurité pour le déplacement. Voici une explication point par point basée sur le contenu de la documentation.
Commençons par l'usage : le pré-forage de fondations photovoltaïques et la construction de puits d'eau ne relèvent pas du même type de projet

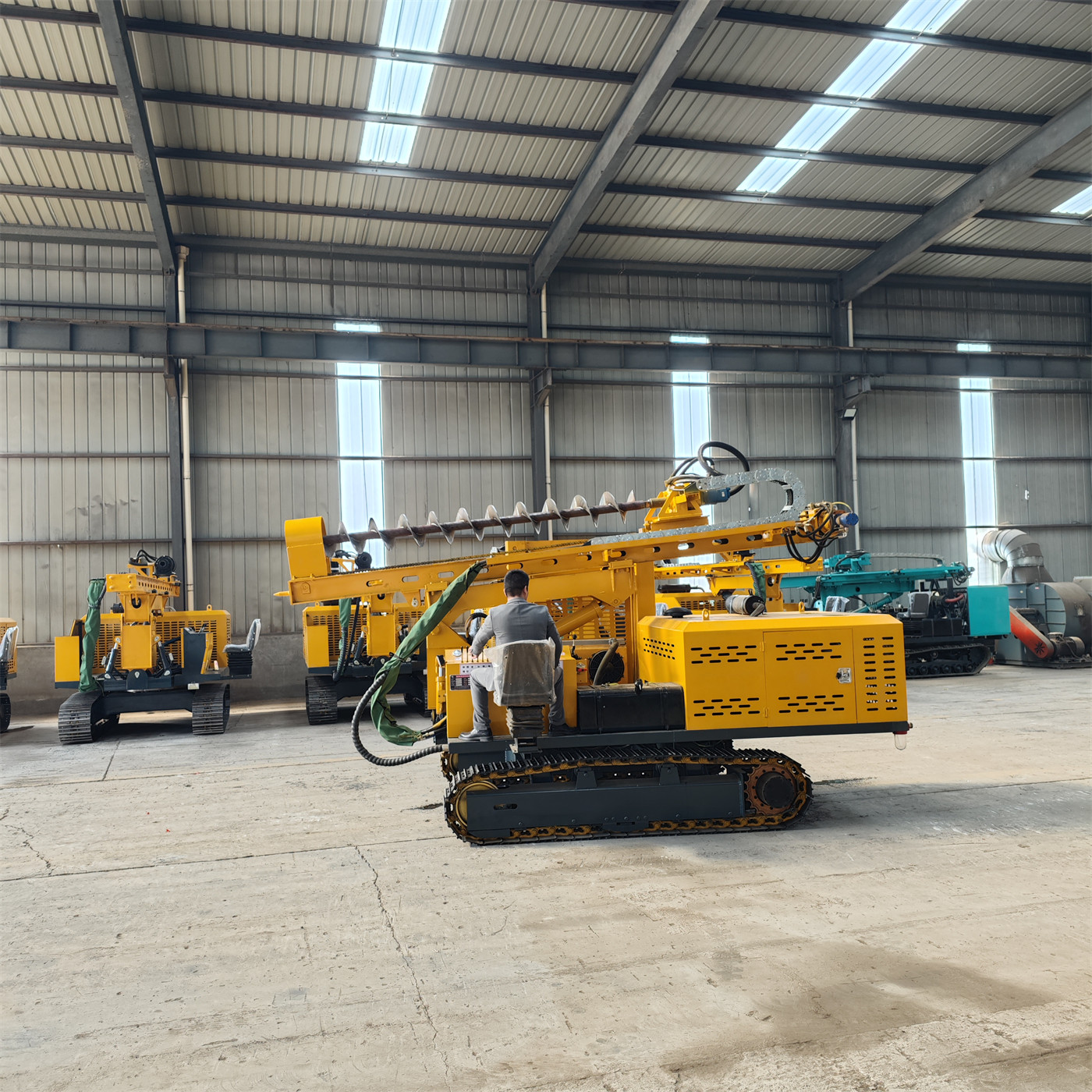

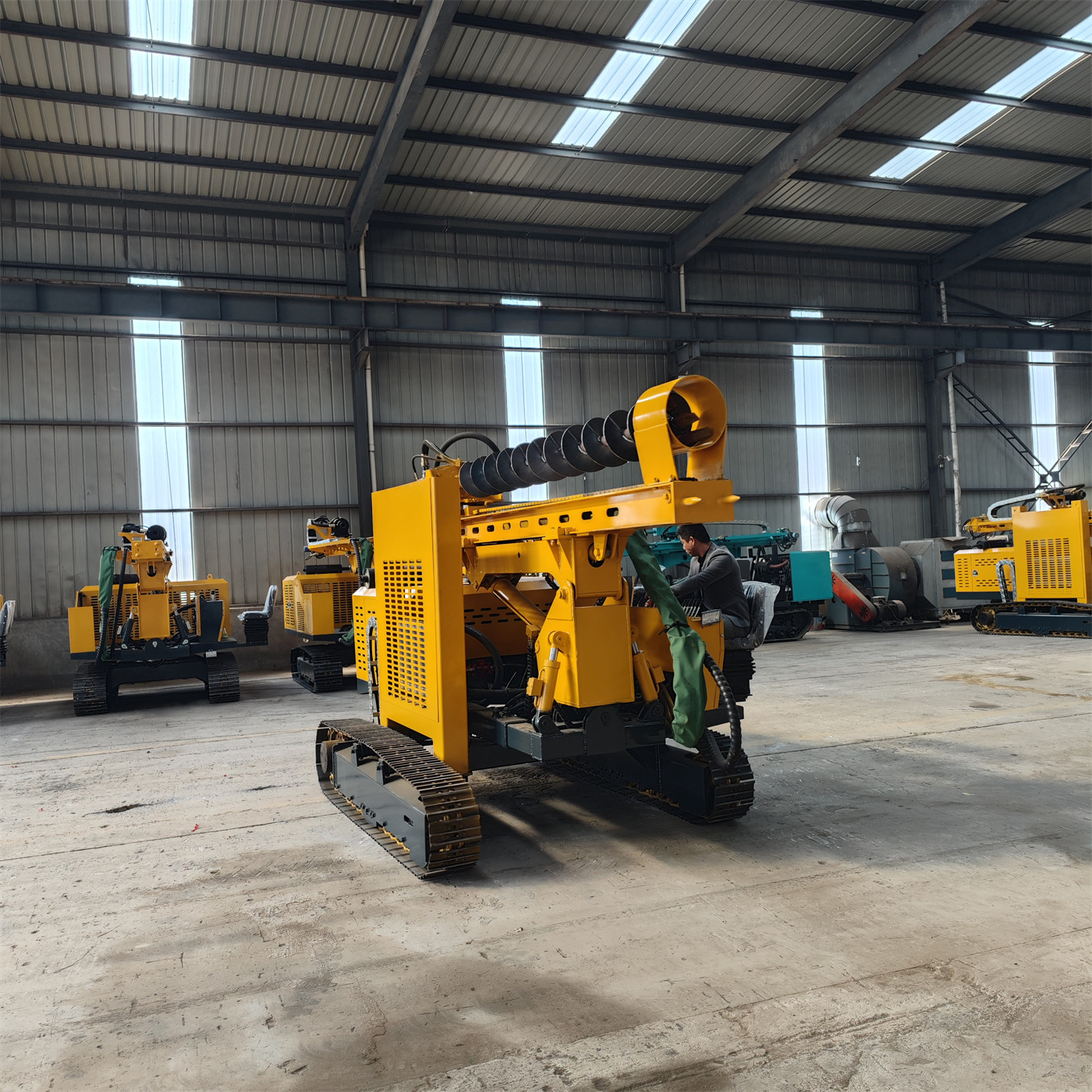

La documentation définit le PV390 comme une foreuse à pieux hydraulique sur chenilles destinée aux centrales photovoltaïques au sol, aux sites photovoltaïques en montagne et au pré-forage de fondations d'ouvrages ; elle est principalement utilisée pour le pré-forage et le forage de fondations de supports photovoltaïques, ainsi que pour la construction de pieux avec les accessoires correspondants. Elle n'inclut pas dans son champ d'application les opérations de puits d'eau telles que la complétion, la descente de tubage ou le développement de puits.
Il ne s'agit pas d'une différence de dénomination, mais d'une différence dans la combinaison des paramètres. La profondeur de forage du PV390 est de 0 à 6 m et le diamètre de 80 à 600 mm. Un projet de puits d'eau concerne généralement la position de l'aquifère, la profondeur de complétion, le diamètre du puits et la technique de descente de tubage ; ces conditions n'ont pas de correspondance dans la documentation du PV390. Par conséquent, confier une tâche de puits d'eau au PV390 manque de base paramétrique vérifiable.
Parmi les six contresens, lesquels sont les plus fréquents
Contresens 1 : une profondeur de forage de 0 à 6 m signifie qu'il faut atteindre 6 mètres pour chaque trou
0 à 6 m est la plage de profondeur de forage indiquée par l'équipement, et non une valeur cible de chantier. La profondeur réelle des fondations de supports photovoltaïques, des poteaux de clôture et d'autres projets de fondations peu profondes est déterminée par les plans de conception du projet ; les projets courants n'utilisent pas nécessairement 6 m. La limite de capacité de l'équipement et la profondeur de conception du projet sont deux choses distinctes.
Contresens 2 : un diamètre de 80 à 600 mm n'est qu'une plage optionnelle
La documentation précise que 80 à 600 mm permet de s'adapter à différents types de pieux, avant-trous et besoins de trous de fondation : les petits diamètres conviennent au pré-forage de pieux courants, les grands diamètres aux chantiers nécessitant des trous de fondation plus importants. Mais le diamètre final doit être conforme aux plans de conception et à la forme des fondations ; ce n'est pas parce que l'équipement peut le couvrir qu'on peut l'utiliser directement.
Contresens 3 : un couple de 13 000 N·m permet de couvrir davantage de couches géologiques
Le réducteur du PV390 a un couple de 13 000 N·m, une vitesse de tige de 90 tr/min et utilise la pression par chaîne. La documentation indique à propos du couple : pour les grands diamètres, les sols denses et les terrains contenant des graviers, un couple plus élevé favorise le maintien de la rotation ; mais l'avancement réel dépend toujours du type de trépan, de la structure du terrain et du contrôle de la poussée. Autrement dit, le couple n'est pas un facteur déterminant à lui seul ; la vitesse de descente de la pression par chaîne influence également le résultat.
Contresens 4 : un angle de montée de 35° équivaut à une pente praticable en toute sécurité
La documentation indique un angle de montée de 35°, tout en précisant clairement : lors du travail réel en pente, il faut prendre en compte la pente transversale, le degré d'humidité du sol, la nature du terrain et le centre de gravité de la machine ; l'angle de montée maximal ne doit pas servir de seule base pour la sécurité de déplacement. Les pistes en terre, les zones herbeuses et les terrains graveleux sont courants sur les sites photovoltaïques, et les conditions d'adhérence réelles de ces sites diffèrent encore des valeurs nominales.
Contresens 5 : après remplacement par un outil à percussion, l'équipement peut être utilisé dans la roche, donc il peut réaliser des forages de puits dans la roche dure
Le texte original de la documentation est : après remplacement par un outil à percussion, il peut être utilisé pour les roches fortement altérées et les couches rocheuses, tout en précisant qu'il faut choisir un outil adapté en fonction de la dureté de la roche, de son intégrité et du diamètre cible. La documentation ne donne pas de modèle de marteau à percussion ni d'énergie de percussion ; par conséquent, aucune promesse supplémentaire n'est faite sur l'efficacité spécifique en roche dure. Cette capacité ne peut être comprise que selon les termes déjà présents dans la documentation.
Contresens 6 : le châssis chenillé et le réglage d'attitude résolvent tous les problèmes de terrain
Le PV390 dispose d'une inclinaison de mât de 120°, de bras oscillants gauche et droit à double vérin et d'une compensation d'extension avant-arrière de 50 cm ; ce sont des capacités de réglage de l'attitude de forage et de la position d'alignement, et non des capacités de création de route ou de nivellement du terrain. La possibilité pour l'équipement d'accéder au site et de s'arrêter de manière stable dépend toujours des conditions de la route d'accès et du terrain autour de la position du pieu.
Aide-mémoire des limites paramétriques
| Élément | Valeur documentée | Contrainte d'utilisation |
|---|---|---|
| Profondeur de forage | 0–6 m | Destiné aux fondations de pieux photovoltaïques et aux ouvrages de fondation peu profonde, pas aux puits d'eau profonds |
| Diamètre de forage | 80–600 mm | Selon les plans de conception et la forme des fondations |
| Couple du réducteur | 13 000 N·m | L'avancement dépend aussi du type de trépan, de la structure du terrain et du contrôle de la poussée |
| Vitesse de tige | 90 tr/min | Utilisée avec la pression par chaîne |
| Inclinaison du mât | 120° | Pour le réglage de l'attitude de forage en pente |
| Compensation d'extension avant-arrière | 50 cm | Réglage longitudinal fin de la position du pieu |
| Angle de montée | 35° | Nécessite de prendre en compte la pente transversale, l'humidité, le sol et le centre de gravité ; ne constitue pas une base de sécurité de déplacement |
Lire la documentation selon les couches géologiques : ce qui est possible, ce à quoi il faut faire attention
La documentation donne une description par catégorie des sols adaptés, mais pour chaque catégorie, les précautions sont plus importantes que la simple mention « adapté ou non » :
- Sol : adapté au pré-forage courant de fondations photovoltaïques et à la construction de pieux.
- Loess : ajuster les paramètres de forage selon la densité et la teneur en eau.
- Argile : attention à l'encrassement du trépan et à l'évacuation des déblais.
- Sable à galets : choisir l'outil selon la granulométrie et la densité ; l'état de la paroi du trou et la charge de rotation doivent être évalués sur site.
- Couche de remblai avec déchets : se prémunir en priorité contre les corps étrangers, les vides et les blocages locaux.
- Roche fortement altérée et couches rocheuses : après remplacement par un outil à percussion, utilisable pour les terrains correspondants.
La documentation comporte également un passage sur le contrôle de la poussée : en présence de galets, de remblai ou de roche fortement altérée, il faut contrôler la poussée en fonction de la charge de rotation et de l'état de l'outil, afin d'éviter une descente trop rapide qui provoquerait une déviation du trou, un coincement ou un impact excessif de l'outil ; en cas d'impact anormal ou d'augmentation soudaine de la charge de rotation, il faut remonter l'outil à temps pour vérification.
La partie motricité et châssis ne conserve que les informations de la documentation
Le PV390 est équipé d'un moteur Yuchai quatre cylindres de 85 kW, d'une triple pompe 40 / 40 / 32, d'un moteur de translation TM09, de dimensions hors tout de 5200 × 2300 × 2650 mm, d'une largeur de patin de chenille de 400 mm et d'un châssis chenillé. La documentation indique que les patins de 400 mm favorisent la répartition de la pression au sol et améliorent l'adhérence sur les chemins de terre, les zones herbeuses, les terrains graveleux et les pentes ; concernant la motorisation diesel, elle précise qu'elle est plus adaptée aux chantiers isolés en extérieur, et qu'en cas de travail continu à forte charge, il faut contrôler en priorité le refroidissement, le filtre à air et le système d'alimentation.
La documentation mentionne également une précision de modèle : le modèle indiqué dans la documentation d'origine est SL390, confirmé comme étant le PV390 ; cet article utilise uniformément PV390, les autres paramètres techniques étant organisés selon la documentation fournie.
Éléments à confirmer sur site ou par les documents de conception
Les points suivants ne sont pas conclus dans la documentation existante et ne peuvent être vérifiés qu'au niveau du projet : l'efficacité réelle de forage et la qualité du trou, à évaluer en fonction des conditions géologiques, de la forme de l'outil, du type de pieu, du diamètre, de l'angle de travail et du mode opératoire ; la plage de diamètres appropriée, à déterminer selon les plans de conception des fondations ; le modèle précis et l'énergie de percussion de l'outil à percussion, non fournis par la documentation ; les conditions de sécurité de déplacement en pente, à juger en combinant la pente transversale réelle, le degré d'humidité du sol, la nature du terrain et le centre de gravité de la machine.
Après avoir clarifié ces points, les limites du PV390 ne seront pas faussées par une valeur unique : c'est un équipement hydraulique sur chenilles destiné au pré-forage de fondations photovoltaïques, dont la profondeur de forage, le diamètre et l'adaptabilité géologique sont inscrits dans le cadre de sa propre documentation ; les tâches dépassant ce cadre nécessitent d'autres justifications.
