L'arbitrage d'achat du WR500RCE ne réside pas dans la longueur de la liste de configuration, mais dans la question de savoir si cinq indicateurs clés — profondeur de forage, force de levage, couple de rotation, appariement du compresseur d'air et capacité de nettoyage du trou — couvrent les conditions du projet. Cette foreuse de puits d'eau sur chenilles à circulation inverse par air lift de 500 m utilise une puissance diesel de 132 kW, une force de levage de 300 kN, un couple de rotation de 8000–12000 N·m et un diamètre de forage de 140–400 mm. La série E concentre le coût sur les capacités directement liées au forage, plutôt que d'empiler des fonctions supplémentaires. Par conséquent, pour juger où investir le budget, il faut d'abord voir si le projet peut utiliser ces capacités, puis quels composants doivent être commandés avec la machine principale et lesquels peuvent être ajoutés ultérieurement selon la formation.
Vérifier d'abord si la profondeur de forage de 500 m est réellement nécessaire
Le WR500RCE a une profondeur de forage maximale nominale de 500 m, couvrant les puits profonds ruraux, les puits d'eau agricoles à haut débit, les puits d'eau industriels et l'approvisionnement en eau des zones minières. Mais la profondeur maximale de forage ne signifie pas que chaque puits est foré à 500 m ; la profondeur finale du puits doit être déterminée par les données hydrogéologiques et la couche aquifère réelle. Lorsque la nappe phréatique est profonde, que les aquifères peu profonds sont instables, ou que la zone minière est éloignée du réseau d'approvisionnement en eau et nécessite une plus grande marge de profondeur de recherche d'eau, la marge d'un équipement de 500 m prend tout son sens.
Avant l'achat, il convient de lister clairement la profondeur de puits prévue, les diamètres courants et les principales formations. Si la plupart des puits du projet ont une profondeur de 200–300 m et un diamètre relativement petit, le budget peut être davantage orienté vers les outils de forage et l'appariement du compresseur ; s'il faut réellement approcher 500 m avec une proportion élevée de roche dure, la capacité de la machine principale ne peut être réduite. Cela détermine quels projets conviennent à la série E et lesquels devraient choisir un modèle de configuration supérieure.
Comment arbitrer entre force de levage, couple de rotation et course d'avance
Dans le forage de 500 m, le poids propre des tiges, le frottement de la paroi et le poids du tubage augmentent sensiblement. La force de levage de 300 kN et la force d'avance de 150 kN du WR500RCE offrent une marge pour la descente et la remontée des tiges et la récupération des outils ; le couple de rotation de 8000–12000 N·m et la vitesse de rotation de 40–160 tr/min permettent de s'adapter aux variations de charge selon le diamètre et le frottement. Les conditions de grand diamètre, roche dure et frottement élevé nécessitent une vitesse faible et un couple élevé ; les sections stables à faible résistance permettent d'augmenter la vitesse. Le forage réel doit être ajusté en temps réel selon les variations de couple, le volume de cuttings et l'état des outils.
La course d'avance est disponible en 3,3 m ou 6,6 m, et prend en charge des tiges de 1,5 / 2 / 3 / 6 m. La course longue de 6,6 m réduit le nombre de raccords et améliore l'efficacité de forage continu ; la configuration de 3,3 m est plus favorable au contrôle de la hauteur de travail de la machine et à l'adaptabilité au site. Cet arbitrage est directement lié au budget : l'amélioration de l'efficacité apportée par la course longue dépend de la profondeur du trou et de la fréquence des raccords, tandis que l'espace du site, les conditions de transport et la longueur des tiges limitent inversement le choix.
| Paramètre | Configuration WR500RCE |
|---|---|
| Profondeur de forage maximale | 500 m |
| Diamètre de forage | 140–400 mm |
| Puissance diesel | 132 kW, régime nominal 2400 tr/min |
| Force de levage / force d'avance | 300 kN / 150 kN |
| Couple de rotation | 8000–12000 N·m |
| Vitesse de rotation | 40–160 tr/min |
| Course d'avance | 3,3 m ou 6,6 m |
| Treuil auxiliaire | 20 kN |
| Pression de travail | 1,7–3,5 MPa (recommandée) |
| Consommation d'air | 17–42 m³/min |
| Vitesse de déplacement / capacité de montée | environ 2,5 km/h / référence 30° |
| Poids total | environ 12 T |
| Dimensions de transport | environ 6300 × 2100 × 2500 mm |
| Dimensions de travail | environ 4000 × 2900 × 6800 mm |

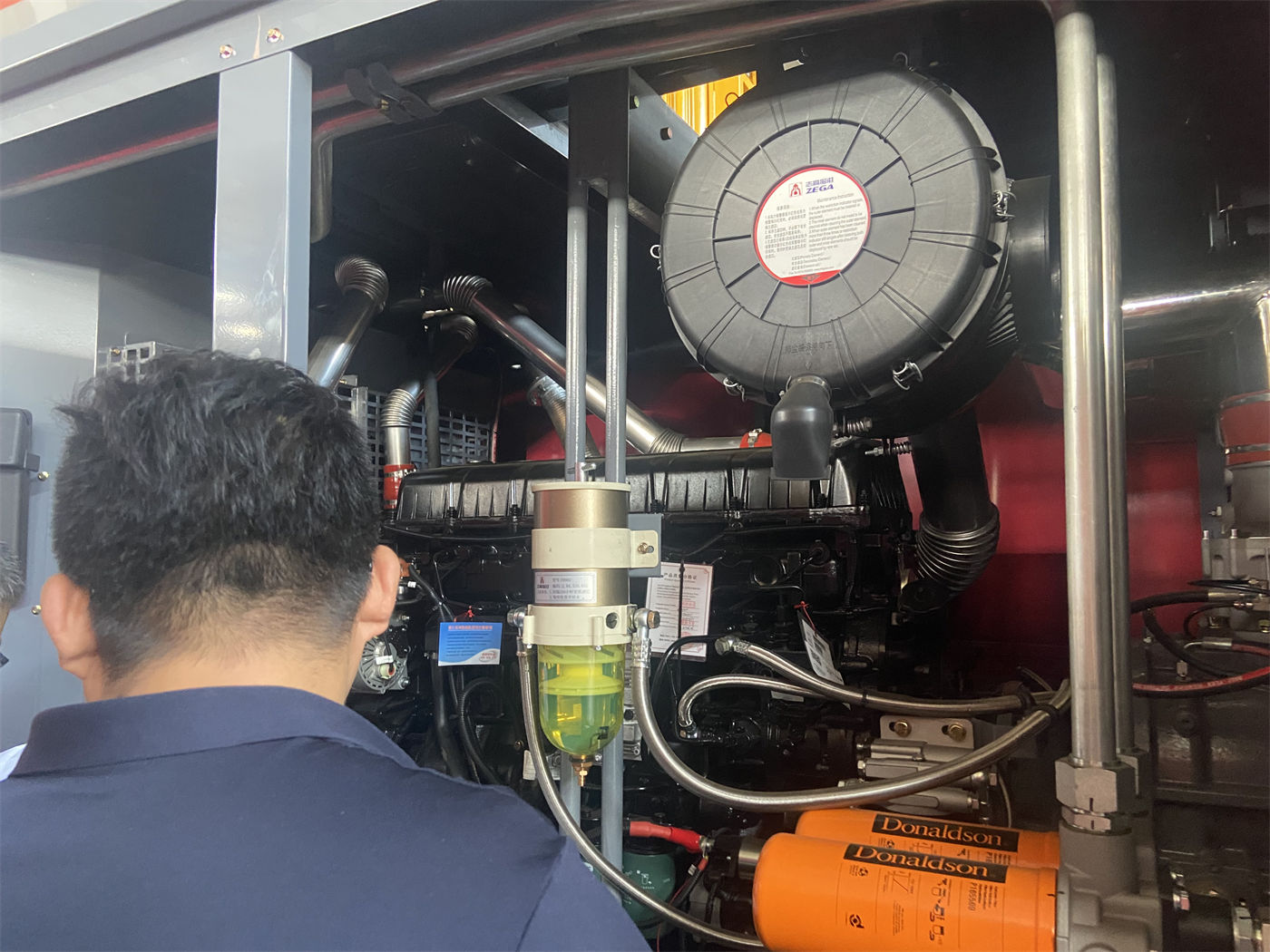

Le compresseur d'air est un point clé de l'appariement en circulation inverse par air lift
La circulation inverse par air lift établit un flux de retour dans le tube intérieur au moyen d'air comprimé, ramenant les débris et cuttings du fond du trou à la surface par l'intérieur des tiges. Pour les puits d'eau profonds en roche dure, ce chemin d'évacuation réduit la remontée des cuttings sur une longue distance dans l'espace annulaire, ce qui favorise la propreté du fond et réduit la recompaction et les sédiments, mais l'effet réel dépend du débit du compresseur, du diamètre, de l'étanchéité des tiges et des conditions de formation.
Le WR500RCE recommande une pression de travail de 1,7–3,5 MPa et une consommation d'air de 17–42 m³/min. Lorsque la profondeur augmente, que le diamètre s'accroît, que la roche durcit ou que l'altitude du chantier s'élève, le débit nécessaire augmente. Lors du choix, il faut considérer à la fois les besoins du marteau fond de trou et du retour des cuttings en circulation inverse, et non apparier le compresseur uniquement selon les paramètres de la machine principale. Si l'on augmente seulement la pression sans débit suffisant, le fond du trou peut ne pas recevoir un flux d'air efficace.
Les fissures ouvertes, les cavités karstiques et les formations très perméables peuvent provoquer des fuites d'air importantes. Dans ce cas, on peut, selon l'ampleur, augmenter le débit du compresseur, utiliser de la mousse, un tubage ou ajuster la méthode de forage, afin d'éviter une perte d'air massive qui rendrait le marteau fond de trou inefficace. Il s'agit de conditions techniques à adapter à la formation ; lors de l'achat, il convient de vérifier auprès du fabricant la plage de débit et de pression du compresseur associé.
Quels outils et accessoires peuvent être ajoutés selon le projet
Le système de construction complet peut être configuré selon le projet avec des marteaux DTH à circulation inverse, des trépans, des tiges de différents diamètres, des outils de tubage, un compresseur d'air, des tuyaux d'air haute pression, un lubrificateur, une pompe à mousse et un générateur. Toutes les formations n'ont pas besoin de l'ensemble ; une sélection raisonnable permet de garantir la capacité de construction tout en tirant parti de l'avantage de coût de la série E. Lors des négociations d'achat, il convient de séparer la machine principale des consommables et outils, de préciser ce qui est fourni avec la machine et ce qui est acheté séparément, afin d'éviter de payer pour des accessoires inutiles et d'éviter les arrêts de chantier par manque de tubage ou de système de mousse.
Déterminer les composants à ajouter selon la formation
- Granite, basalte, calcaire, grès relativement intacts : envisager le forage DTH, l'essentiel étant la coordination entre l'impact du marteau fond de trou, la vitesse de rotation, la force d'avance et le débit d'air.
- Failles, zones broyées, formations fissurées : risques d'éboulements, de rétrécissement, de fuites d'air et de coincement ; dans ces sections, réduire la vitesse d'avance, maintenir un nettoyage continu du trou et utiliser un tubage ou de la mousse selon la stabilité de la paroi.
- Roche altérée et couches meubles : pour les sols, sables, graviers et zones fortement altérées, établir d'abord une section stable par tubage, boue ou autre méthode de stabilisation, puis passer au forage pneumatique à circulation inverse dans la roche plus intacte.
- Principaux aquifères et venues d'eau importantes : après l'entrée dans l'aquifère, l'eau souterraine modifie le retour des cuttings et le fonctionnement du marteau fond de trou ; noter la profondeur des venues d'eau et ajuster en conséquence l'alimentation en air, le nettoyage et le tubage ; lors de la complétion, positionner les crépines et les couches d'étanchéité selon l'emplacement de l'aquifère.
Châssis chenillé, transport et conditions de site à ne pas négliger
Le WR500RCE utilise un châssis chenillé, avec une vitesse de déplacement d'environ 2,5 km/h et une capacité de montée de référence de 30°, plus adapté aux routes de gravier en zone minière, aux routes rurales et aux terrains généralement irréguliers. Le poids total d'environ 12 T impose de vérifier la portance du sol et les conditions de pente avant tout déplacement ; les zones de sol mou et glissant doivent être abordées avec prudence.
Les dimensions de transport sont d'environ 6300 × 2100 × 2500 mm et les dimensions de travail d'environ 4000 × 2900 × 6800 mm. Avant le transport, vérifier la charge du véhicule, les points de fixation et les limitations de hauteur sur route ; à l'arrivée sur site, prévoir l'espace pour le relevage de la tour et la zone de travail sécurisée. Si ces conditions entrent en conflit avec le site du projet, elles influencent directement le choix de la course d'avance et de la configuration de la machine, et constituent des conditions limites à vérifier avant l'achat.
Points à confirmer auprès du fabricant avant l'achat
- La profondeur de puits prévue, les principaux diamètres et l'assemblage des formations du projet relèvent-ils de la plage d'application de 500 m et 140–400 mm ?
- Le débit et la pression du compresseur associé couvrent-ils la plage de 17–42 m³/min et 1,7–3,5 MPa, avec une marge vérifiée selon la profondeur, le diamètre et l'altitude ?
- La course d'avance doit-elle être de 3,3 m ou 6,6 m, et est-elle compatible avec les spécifications des tiges, la hauteur du site et les conditions de transport ?
- Quels éléments parmi les marteaux DTH, trépans, tiges, outils de tubage et systèmes de mousse sont fournis avec la machine et lesquels sont en option séparée ?
- Les conditions de passage du châssis chenillé, de la montée et du poids total de 12 T sur les routes minières et les sols mous.
- La charge nominale du treuil auxiliaire et les exigences de levage, afin d'éviter la surcharge et le travail sous charge suspendue.
Dans les travaux à air comprimé haute pression et en forage profond, il convient de vérifier chaque jour avant le démarrage les tuyaux d'air haute pression, les raccords, les câbles de sécurité, la tête rotative, les chenilles, la tour et le système hydraulique ; pendant le forage, observer en continu la pression d'air, les cuttings, le retour d'eau et les variations de couple ; après achèvement, nettoyer les outils et le canal de circulation inverse, et vérifier la lubrification du marteau fond de trou, l'étanchéité des tiges et l'usure des conduites haute pression. Les conditions géologiques réelles, les outils dans le trou, l'angle de forage et les méthodes opératoires variant, l'effet final de forage et les arbitrages de configuration doivent être vérifiés et confirmés auprès du fabricant en fonction du projet spécifique ; cet article ne remplace pas une visite de site ni une étude de sélection.
