Le système d'échantillonnage cyclonique trois-en-un CS3 du WR500RC-CS3 résout le problème de la centralisation du flux de retour d'échantillons, de séparation cyclonique, de division et de collecte, mais il n'établit pas automatiquement un archivage de la profondeur des échantillons. Pour les projets d'exploration de mines d'or et de cuivre, afin que chaque sac d'échantillon corresponde à la profondeur du trou et puisse résister à l'envoi en laboratoire et à la vérification, l'acheteur doit inclure dans sa liste de vérification technique les règles de marquage de profondeur, les méthodes d'enregistrement sur site, les exigences de contrôle qualité des échantillons et les conventions de traitement des segments de trou anormaux, plutôt que de simplement confirmer que l'équipement peut produire des échantillons.
Distinguer d'abord ce que l'équipement peut faire et ce qu'il ne peut pas remplacer

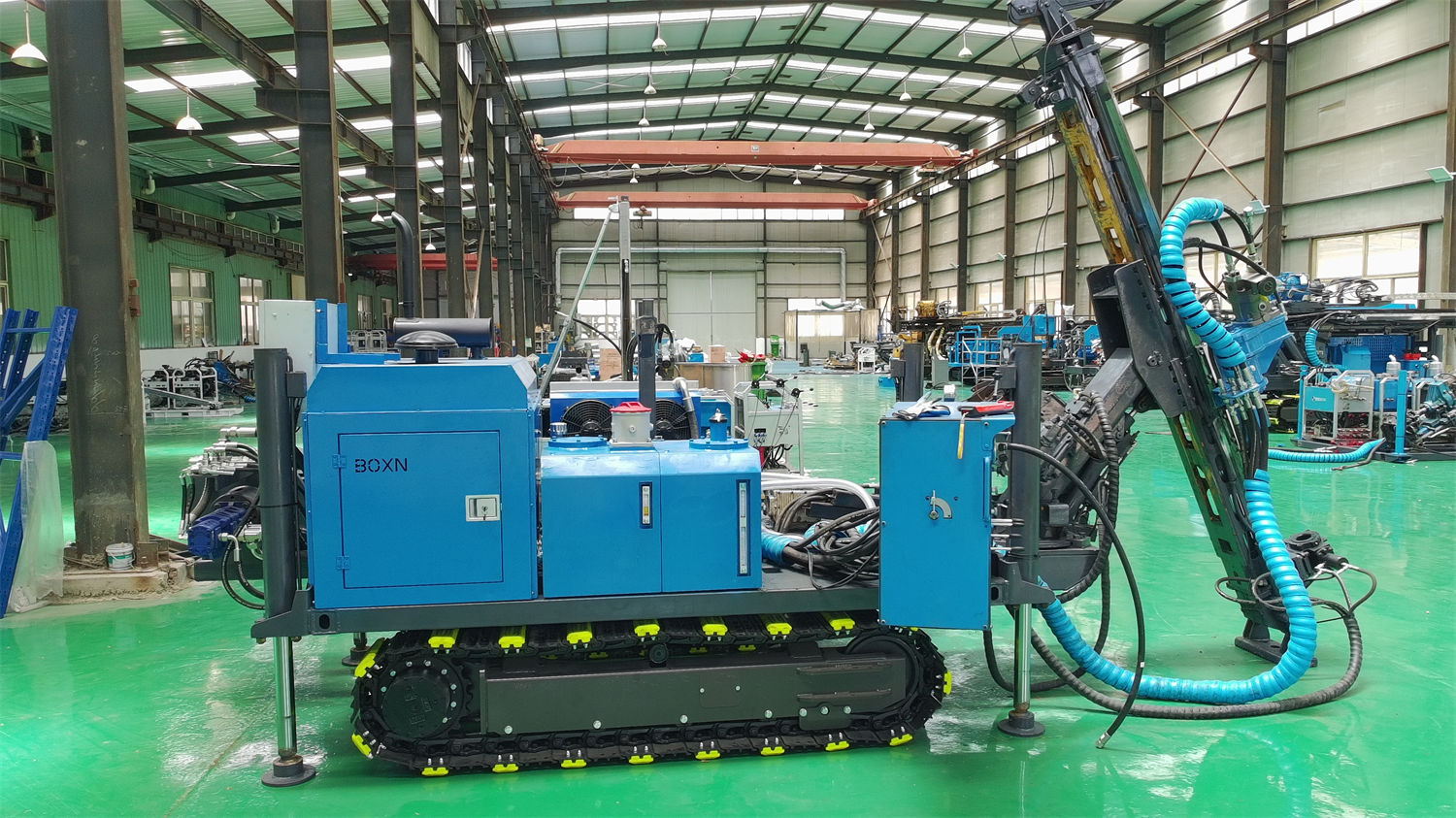

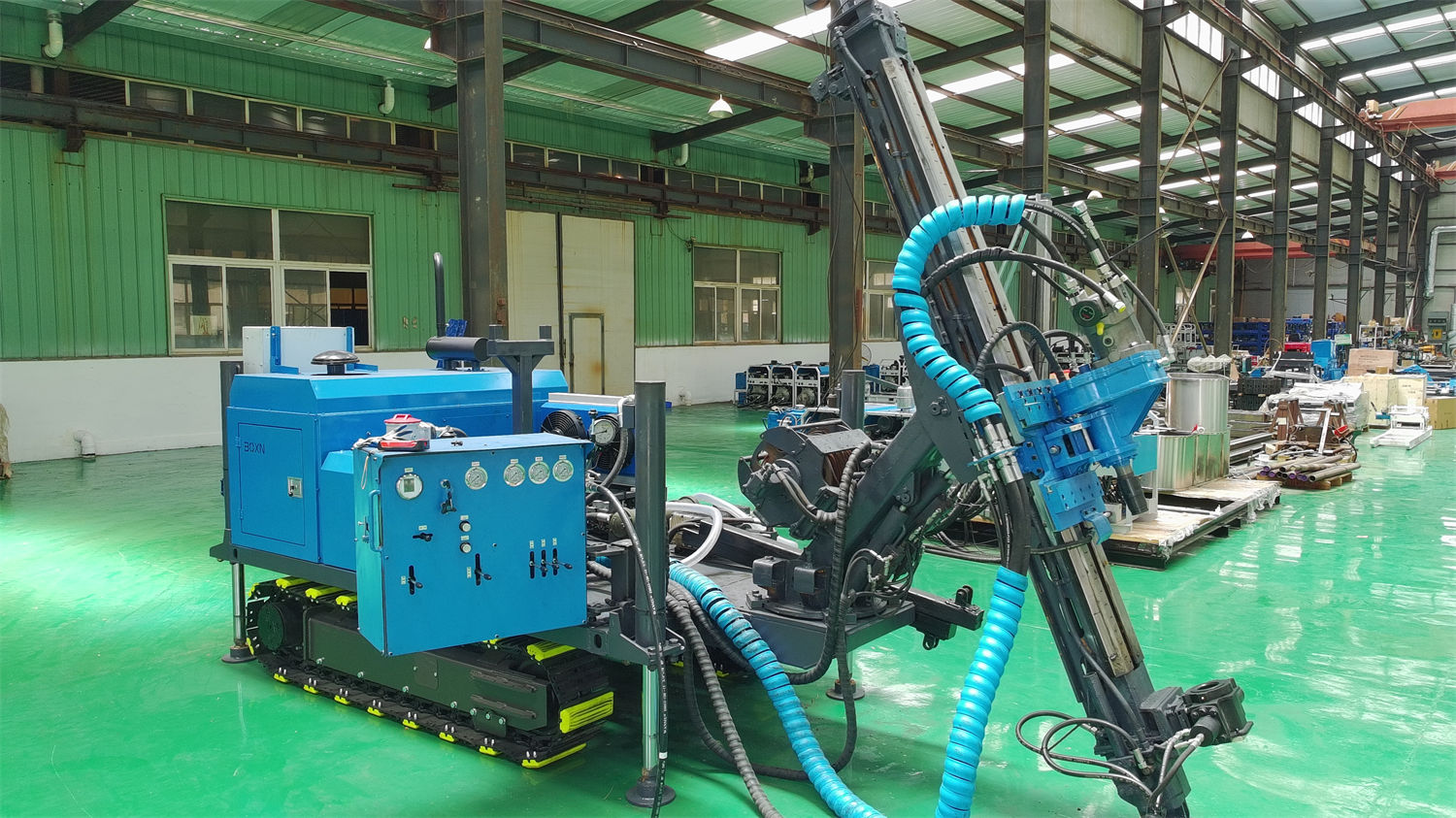

Selon les documents, le WR500RC-CS3 est une foreuse à circulation inverse sur chenilles de classe 500 mètres, avec une profondeur de forage maximale de 500 m, un diamètre de forage de 105 à 400 mm, équipée d'un moteur Cummins de 132 kW, et supportant des angles de travail de 45° et 90°. Le système CS3 intègre la séparation cyclonique, la division représentative et la collecte des échantillons dans un même ensemble ; les cuttings remontent à la surface via le tube intérieur des tiges RC à double paroi, puis entrent dans le système cyclonique pour la séparation gaz-solide, avant de passer par le mécanisme de division pour former des échantillons utilisables pour l'enregistrement géologique et l'analyse.
La documentation de l'équipement mentionne également que chaque sac d'échantillon peut être étiqueté avec le numéro de trou, les profondeurs de début et de fin, la date et le numéro d'échantillon, ce qui facilite l'envoi en laboratoire, l'archivage et la traçabilité. Autrement dit, la traçabilité repose sur une combinaison « division par l'équipement + identification manuelle + enregistrement sur site ». L'acheteur doit vérifier qui fournit les règles de liaison entre ces trois éléments, si elles sont documentées et si elles peuvent être appliquées sur le terrain.
Jusqu'où préciser l'identification des sacs d'échantillons
Les champs minimaux indiqués dans la documentation sont le numéro de trou, le numéro d'échantillon, les profondeurs de début et de fin et la date. Lors des échanges avec le fournisseur, il convient de vérifier un par un si les éléments suivants sont explicités dans les documents de livraison :
- Outre l'écriture manuscrite, existe-t-il une règle de numérotation uniforme sur les sacs d'échantillons, et cette numérotation utilise-t-elle le même jeu de numéros que le registre de terrain ?
- Les « profondeurs de début et de fin » sont-elles basées sur la profondeur du trou ou converties à partir de la longueur des tiges, et la longueur des tiges est-elle enregistrée comme base de conversion ?
- Un sac d'échantillon correspond-il à un intervalle d'avancement fixe, ou peut-on ajuster temporairement l'intervalle selon les changements lithologiques ; comment maintenir la continuité de la numérotation lors d'un ajustement ?
- Quels sont le type de sac et le mode de fermeture pour les échantillons humides ou aqueux, et faut-il indiquer séparément l'état de l'échantillon ?
- Comment effectuer la vérification croisée entre les sacs d'échantillons et le registre de terrain, et quelle procédure suivre en cas d'écart entre le nombre de sacs et le nombre d'enregistrements ?
Ces éléments relèvent du système de gestion de l'échantillonnage du projet. La documentation ne fait que mentionner les champs pouvant être étiquetés, sans fournir de format de tableau ni de norme de numérotation. Lors de l'achat, ils doivent être présentés comme des points à confirmer conjointement par le projet et le fournisseur, et non présumés inclus par défaut avec l'équipement.
Comment assurer une correspondance univoque entre les enregistrements de terrain et les échantillons
La correspondance des profondeurs en échantillonnage à circulation inverse repose finalement sur les enregistrements de terrain. La documentation indique que le retour d'échantillons par le tube intérieur en circulation inverse aide à réduire le risque de mélange entre différents segments de trou, mais la représentativité des échantillons dépend encore du nettoyage du trou, du raccordement des tiges, de la stabilité du retour d'échantillons et de la gestion de l'échantillonnage sur site. Avant l'achat, il est possible de clarifier la répartition des responsabilités pour les étapes suivantes :
- Pendant le forage, qui enregistre l'avancement, qui est responsable de la division, qui est responsable de l'ensachage et de la numérotation ; les postes d'enregistrement et d'échantillonnage sont-ils séparés ?
- Lors du raccordement des tiges, du nettoyage du trou ou de la reprise du forage après un arrêt, comment traiter les échantillons de la zone de transition ; faut-il les conserver ou les étiqueter séparément ?
- Qui observe en continu le volume de retour, la taille des particules, la couleur, l'humidité et les signes éventuels de contamination croisée, et les consigne dans le rapport de poste ?
- Qui effectue une vérification finale entre le registre de terrain et les sacs d'échantillons avant l'envoi en laboratoire, et où le résultat de cette vérification est-il conservé ?
La documentation indique que le traitement des échantillons de transition doit être effectué « selon le système d'échantillonnage sur site », sans préciser de méthode concrète. Cette partie ne peut donc être qu'un point institutionnel à confirmer conjointement par le fournisseur et le responsable géologique du projet lors de l'achat, et non une norme opérationnelle non validée imposée à l'autre partie.
Dans quelles conditions géologiques le marquage de profondeur peut facilement devenir imprécis
La documentation signale explicitement deux types de situations pouvant affecter la correspondance entre les échantillons et les profondeurs. Le premier concerne les zones de faille broyée, les brèches et les formations à fractures développées : des blocs de paroi peuvent rester temporairement dans le trou puis remonter en masse, affectant ainsi la correspondance entre les échantillons et les profondeurs ; la solution consiste à contrôler la vitesse d'avancement, à maintenir une alimentation en air stable, à renforcer l'enregistrement sur site dans les segments anormaux et, si nécessaire, à étiqueter séparément la qualité des échantillons. Le second concerne les couches supérieures de sol, d'argile, de sable et de gravier : la documentation indique que ces formations ne se prêtent pas nécessairement au forage pneumatique RC direct, et qu'il est possible de stabiliser d'abord la partie supérieure du trou avec de la boue ou un tubage, puis de passer à la circulation inverse ou au DTH après être entré dans la roche.
Lors de la vérification de la traçabilité des échantillons sur un projet d'or ou de cuivre, l'acheteur peut comparer les conditions géologiques connues de la zone avec ces deux situations, identifier les segments de trou nécessitant un enregistrement renforcé, un étiquetage séparé ou un changement de méthode, et les intégrer au plan d'échantillonnage sur site dans le compte rendu des échanges techniques.
Les échantillons de contrôle qualité du projet doivent être confirmés à l'avance
La documentation mentionne que, pour les échantillons miniers destinés à l'analyse en laboratoire, il convient également de prévoir des duplicatas, des blancs et des étalons conformément aux exigences de contrôle qualité du projet. La fréquence d'insertion, le mode de numérotation et la correspondance avec les échantillons principaux de ces trois types d'échantillons relèvent des exigences de contrôle qualité du projet ; la documentation ne donne pas de quantité ou de proportion spécifique. Ce qui peut être confirmé lors de l'achat : les documents de livraison du fournisseur incluent-ils des documents explicatifs sur la gestion des échantillons, la formation du personnel sur site couvre-t-elle les exigences d'identification et d'enregistrement des échantillons, et les consommables tels que sacs d'échantillons et registres font-ils partie de la fourniture. Ces éléments peuvent être vérifiés en même temps que la portée de livraison et les accessoires, afin d'éviter de découvrir après le début des travaux que les supports d'enregistrement sont incomplets.
Liste de vérification recommandée pour l'achat
Autour du thème « marquage de profondeur des échantillons et traçabilité des données », les points à confirmer peuvent être organisés dans le tableau ci-dessous, à clarifier un par un auprès du fournisseur ou du responsable géologique du projet.
| Point de vérification | Contenu à confirmer | État des informations disponibles |
|---|---|---|
| Champs d'identification des sacs d'échantillons | Numéro de trou, numéro d'échantillon, profondeurs de début et de fin, date, et ajout éventuel de l'état de l'échantillon | La documentation indique quatre champs pouvant être étiquetés |
| Correspondance numérotation/enregistrement | Les numéros des sacs d'échantillons et le registre de terrain utilisent-ils le même jeu de numéros ? | À confirmer avec le fournisseur et le projet |
| Base de conversion des profondeurs | Les profondeurs de début et de fin sont-elles basées sur la profondeur du trou ou converties à partir de la longueur des tiges ? | À confirmer, non spécifié dans la documentation |
| Traitement des échantillons de transition | Règles de traitement des segments de transition lors du raccordement des tiges, du nettoyage du trou ou de la reprise après arrêt | La documentation renvoie au système d'échantillonnage sur site |
| Enregistrement des segments anormaux | Enregistrement renforcé et étiquetage séparé dans les zones de faille broyée, de brèches et de fractures développées | La documentation signale les impacts et l'orientation de l'enregistrement |
| Échantillons de contrôle qualité | Exigences de mise en place des duplicatas, blancs et étalons | Mentionné dans la documentation, fréquence spécifique à confirmer selon le projet |
| Documents de livraison et formation | Documents explicatifs sur la gestion des échantillons, couverture de la formation du personnel sur site | À confirmer, non listé dans la documentation |
Il convient de préciser que plusieurs éléments du tableau ci-dessus dépendent du système d'échantillonnage et des exigences de contrôle qualité propres au projet d'or ou de cuivre. Les informations produit de ce site ne couvrent que la description de l'équipement et du système CS3, sans fournir de tableaux d'échantillonnage, de normes de numérotation ou de fréquences de contrôle qualité spécifiques à un projet. L'acheteur doit lister ces éléments comme points à confirmer, puis les intégrer au contrat ou à l'accord technique après décision conjointe du responsable géologique du projet et du fournisseur.
Un point souvent confondu
Le système trois-en-un CS3 réduit les opérations répétitives de transfert au sol et de division manuelle des échantillons, et améliore l'efficacité de division et la continuité du flux. Il ne remplace pas les actions de gestion que sont la numérotation, l'enregistrement et la vérification des échantillons. Lors de l'achat, considérer « efficacité de division » et « traçabilité des données » comme une seule et même chose risque de créer des lacunes d'enregistrement pendant la phase de travaux. Il est plus prudent de les vérifier séparément : du côté équipement, confirmer le trajet de retour des échantillons, la méthode de division et la capacité de collecte ; du côté gestion, confirmer les règles d'identification, la correspondance des enregistrements et les conventions de traitement des anomalies.
