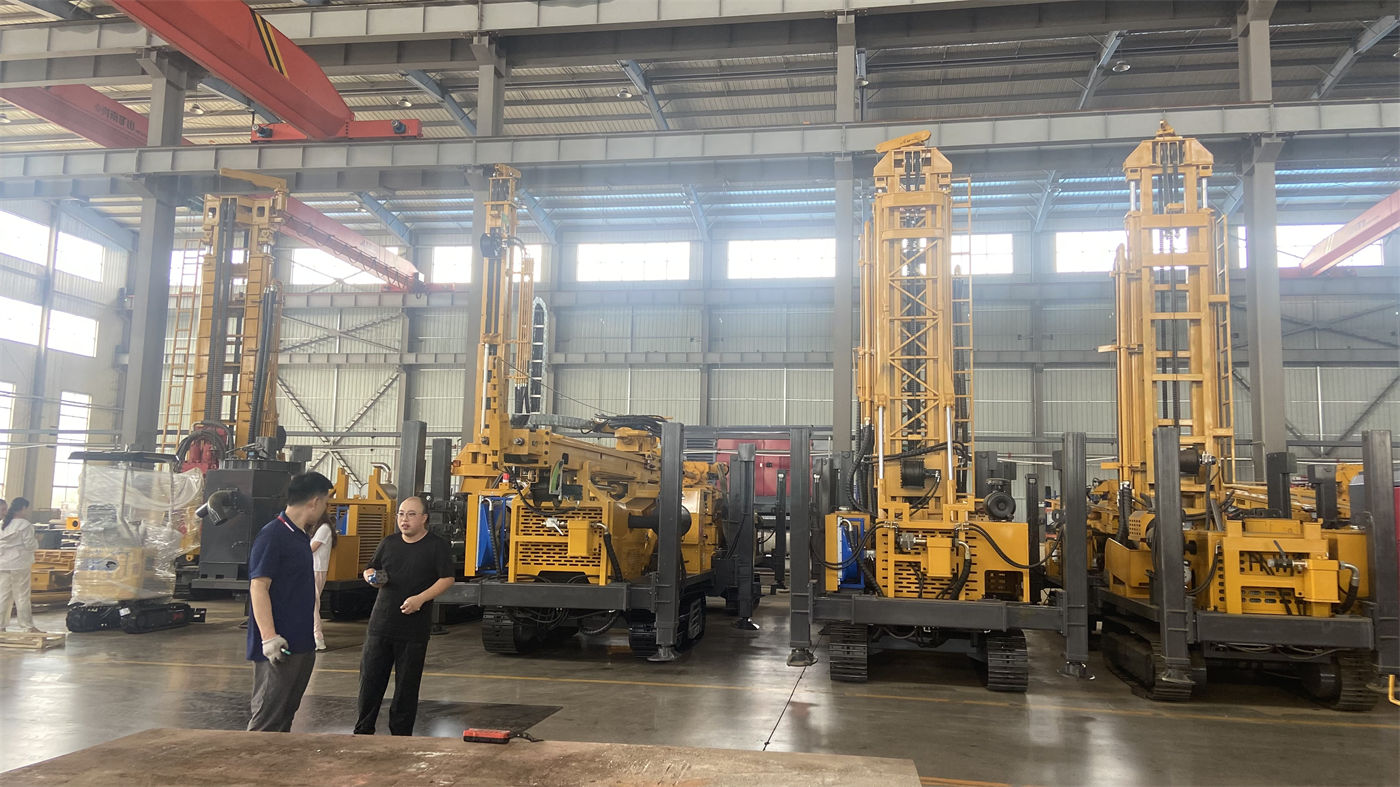

Le couple double régime du WR600S ne peut pas être simplement associé à « grand diamètre = 12000 N·m, petit diamètre = 6000 N·m ». Les données indiquent deux plages de 12000/6000 N·m, correspondant à des vitesses maximales de 90/180 tr/min ; le choix repose sur la charge de rotation résultant du diamètre, de la résistance de la formation, du poids de l'outil et du frottement dans le trou, et non sur un seul chiffre de diamètre. Lors de l'achat, il faut d'abord déterminer la plage de diamètre principale et la formation rocheuse dominante, puis vérifier si la tête d'entraînement peut maintenir une rotation stable à la vitesse requise.
Commencer par la relation entre les plages de couple et les vitesses du WR600S
Les données indiquent un couple maximal de 12000/6000 N·m, les deux plages correspondant à des vitesses maximales de 90 tr/min et 180 tr/min. C'est la correspondance la plus importante à l'achat : lorsque le couple augmente, la vitesse disponible diminue ; on ne peut pas comprendre la capacité de l'équipement comme atteignant simultanément le couple maximal et la vitesse maximale.
| Régime | Couple maximal | Vitesse maximale correspondante | Domaine d'application indiqué |
|---|---|---|---|
| Basse vitesse, couple élevé | 12000 N·m | 90 tr/min | Grands diamètres, roches dures, sections à forte friction |
| Vitesse plus élevée | 6000 N·m | 180 tr/min | Résistance faible ou charge d'outil légère |
En pratique, il faut ajuster dynamiquement selon le trépan, le marteau fond de trou, l'évacuation des débris et la charge de rotation, plutôt que d'utiliser une plage fixe. Les données ne fournissent pas de plage recommandée pour chaque diamètre ; lors de l'achat, si une répartition par diamètre spécifique est nécessaire, il faut la confirmer auprès du fabricant.
Jugement selon le diamètre : différences de charge marquées dans la plage 105–400 mm
Le WR600S fore des diamètres de 105 à 400 mm. Plus le diamètre est grand, plus la surface de fragmentation au fond et le volume de débris augmentent, ce qui accroît la résistance à la rotation dans les roches dures ou les sections à forte friction. Ainsi, les grands diamètres se rapprochent d'un régime basse vitesse/couple élevé, tandis que les petits diamètres peuvent utiliser une vitesse plus élevée lorsque la résistance est faible ou la charge légère.
- Pour le diamètre maximal de 400 mm, il faut vérifier avec la dureté de la roche si l'on dépend à long terme de la plage 12000 N·m et si la vitesse disponible dans cette plage permet de satisfaire l'évacuation des débris et l'avancement.
- Pour un diamètre proche de 105 mm, on ne peut pas supposer qu'il faut utiliser la plage 6000 N·m ; il faut considérer l'intégrité de la roche, le frottement des tiges dû à la profondeur et les spécifications du marteau fond de trou.
- Un même puits peut avoir plusieurs diamètres ; lors de l'achat, il faut préciser séparément l'ouverture, le diamètre final et chaque section pour permettre au fabricant de déterminer la répartition des plages de couple.
Les données ne fournissent pas de tableau de correspondance entre diamètres et plages ; il faut donc indiquer les principales sections de diamètre et les formations correspondantes, et non une simple plage de diamètres.
Jugement selon la formation : différences entre roche dure, roche altérée et couverture
Roches dures relativement intactes : granite, calcaire, grès
Les données indiquent qu'après être entré dans une roche dure relativement intacte, on peut utiliser un marteau fond de trou à moyenne ou haute pression ; en roche dure, il faut assurer la lubrification du marteau, un débit d'air stable et une évacuation rapide des débris. Les sections de roche dure sont l'un des principaux cas d'utilisation de la plage 12000 N·m à basse vitesse et couple élevé. Si les débris diminuent nettement, si le couple augmente ou si la pression d'air fluctue, il faut nettoyer le trou et vérifier l'état du trépan et du marteau, plutôt que d'augmenter simplement les paramètres de rotation.
Roche altérée et alternance de terrains tendres et durs
La roche altérée permet souvent un avancement rapide, mais la paroi du trou peut s'ébouler et se rétrécir ; l'alternance de terrains tendres et durs provoque des variations fréquentes du couple de rotation et de la résistance à l'avancement. Ces formations nécessitent des ajustements fréquents de la rotation, de l'avance et du nettoyage. À l'achat, il faut confirmer la réactivité du passage entre les deux régimes en conditions réelles. Les données ne précisent pas le temps de commutation ni les étapes d'opération.
Terre, argile, sable et couverture de gravier
Le WR600S prend en charge le forage rotary à la boue. Pour les couches supérieures de terre, d'argile, de sable et de gravier, il faut privilégier la stabilisation du trou, le transport des débris et la protection de la paroi ; on peut utiliser de la boue, un tubage ou d'autres méthodes de soutènement, puis passer au forage DTH une fois dans une roche plus stable. La résistance à la rotation dans la couverture est généralement inférieure à celle d'une roche dure intacte, mais le choix du régime ne peut pas dépendre uniquement du nom de la formation ; il faut observer les débris et la charge de rotation réels.
Fractures, zones broyées et formations à perte d'air
Les zones broyées sont sujettes aux éboulements, rétrécissements, pertes d'air et coincements. Il faut réduire l'avancement excessif, maintenir un nettoyage continu et utiliser de la mousse ou un tubage selon la situation. Les données indiquent qu'en cas de perte d'air importante, il faut évaluer les fractures et cavités plutôt que d'augmenter simplement la pression du compresseur. Le choix du régime dans ces sections doit viser à éviter le coincement et à maintenir le nettoyage ; les paramètres précis relèvent du jugement sur site.
Les conditions auxiliaires modifient le choix réel du régime de couple

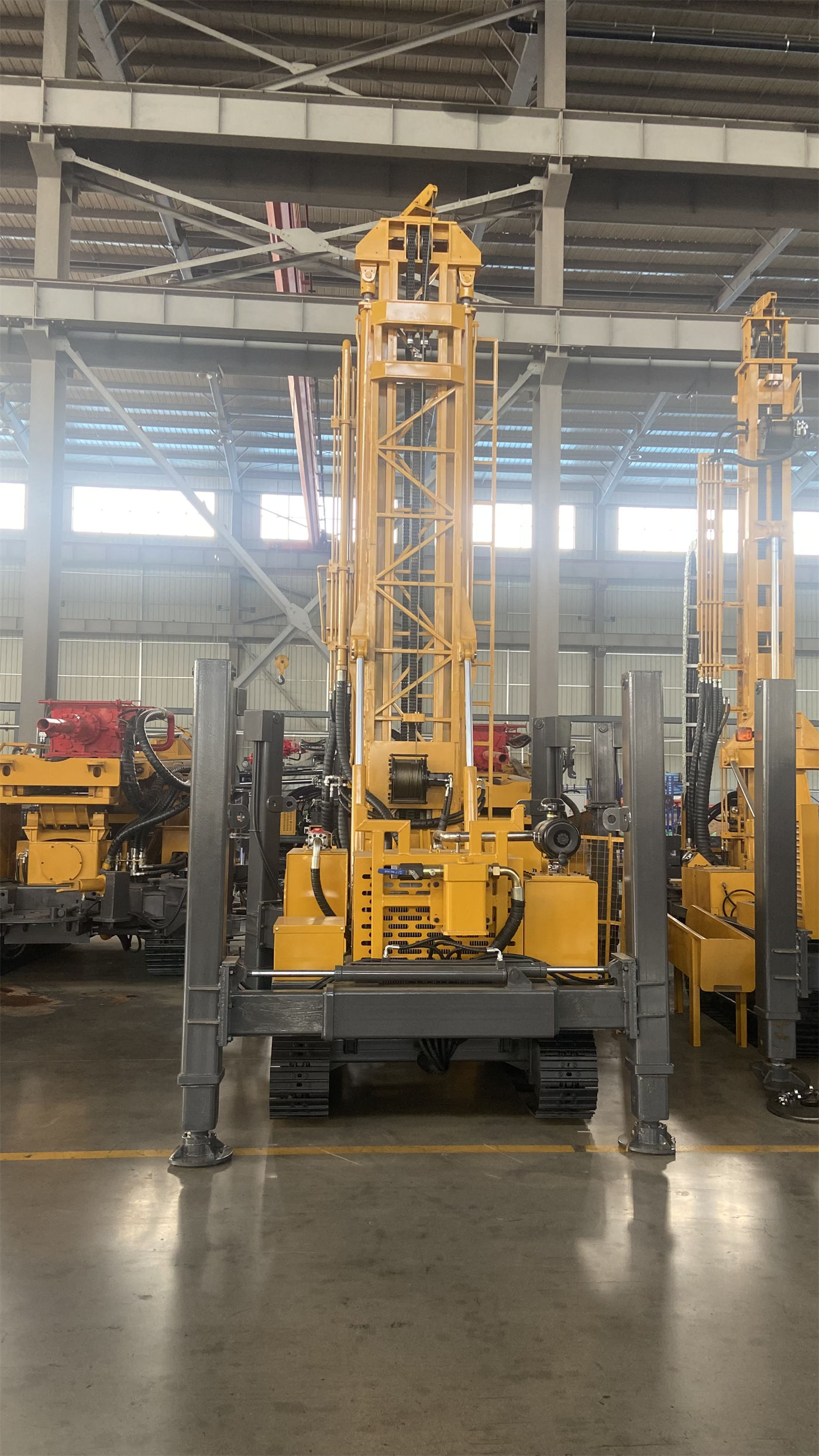

Le régime de couple n'est pas un paramètre isolé. Le WR600S est équipé d'un moteur Cummins de 132 kW, d'une force de levage de 35 T, d'une pression sur l'axe de 6 T et de tiges de forage de 89/102 mm de diamètre et 6 m de longueur. Dans un forage de 600 m, le poids des tiges, la charge des filets et le frottement sur la paroi augmentent nettement ; les spécifications, le matériau, la résistance des connexions, le marteau fond de trou et le diamètre principal influencent la charge de rotation réelle.
- Pour le forage DTH, la pression de travail recommandée est de 1,2 à 3,5 MPa, avec une consommation d'air de 16 à 55 m³/min. Lorsque la profondeur, le diamètre, la dureté de la roche ou l'altitude augmentent, le débit réel nécessaire peut croître ; le compresseur doit être adapté au projet.
- La force de levage de 35 T facilite les manœuvres normales, la récupération du marteau et certaines opérations de tubage. Si la résistance à l'extraction devient anormalement élevée, il faut d'abord nettoyer le trou et évaluer la paroi, plutôt que de forcer avec la force maximale.
- La vitesse de déplacement sur chenilles est d'environ 3 km/h, l'angle de montée maximal de référence de 21°, et le poids total d'environ 12,5 T. Les conditions de transfert affectent l'organisation des travaux sur site, mais ne déterminent pas directement le régime de couple.
Informations sur les conditions à préparer avant l'achat
Pour discuter de l'adéquation des plages 12000/6000 N·m avec le fabricant, il est recommandé de fournir : la profondeur prévue et le diamètre final, la longueur de chaque section de diamètre, le type et l'intégrité des principales formations, l'utilisation ou non d'un marteau DTH et ses spécifications, le débit et la pression du compresseur, les spécifications des tiges, la nécessité de tubage, l'altitude locale et les conditions hydrogéologiques.
Les données ne fournissent pas de tableau de régime de couple recommandé pour différentes combinaisons de formation et de diamètre, ni de données d'efficacité d'avancement pour chaque plage. L'efficacité de forage de référence est de 10 à 35 m/h, mais la vitesse réelle dépend de la dureté, du diamètre, du marteau, du débit du compresseur et de la méthode opératoire. Il ne faut donc pas demander au fabricant de garantir une vitesse d'avancement pour un régime fixe, mais exposer clairement les conditions géologiques et les équipements auxiliaires pour qu'il confirme si le couple et la vitesse de la tête d'entraînement couvrent les principaux cas.
Points à confirmer davantage
- Le mode, les conditions et les limites de commutation entre les plages 12000 N·m et 6000 N·m ne sont pas précisés dans les données.
- La répartition recommandée des plages pour différentes combinaisons de diamètre et de formation n'est pas fournie.
- La capacité de travail continu et l'échauffement du couple double régime à 600 m de profondeur ne sont pas indiqués.
- Le débit du compresseur, le matériau des tiges et les spécifications du marteau à prévoir pour un projet donné doivent être confirmés séparément avec les données géologiques.
Le couple double régime du WR600S est un paramètre utilisable, mais la décision d'achat doit revenir à la plage de diamètre principale et à la résistance dominante de la formation. Pour les projets à grand diamètre, majoritairement en roche dure ou à forte friction, il faut préciser lors de la demande de prix la vitesse disponible et les conditions auxiliaires dans la plage 12000 N·m ; pour les projets à petit diamètre et faible résistance, il faut confirmer que la plage 6000 N·m satisfait les exigences d'avancement prévues. En l'absence de données géologiques et auxiliaires, il ne faut pas juger de l'adéquation de l'équipement sur le seul chiffre de couple.
