La CR1000P est positionnée pour les scénarios d'exploration profonde « nécessitant une capacité de carottage de niveau 1000 m, mais où une machine complète de grande taille ne peut pas atteindre le site de forage ». Elle adopte une conception modulaire et séparée : la puissance, l'hydraulique, la boue et le système de commande peuvent être transportés séparément puis assemblés sur site. Par conséquent, avant l'entrée sur site, ce qu'il faut réellement vérifier n'est pas « si la machine complète peut monter », mais si chaque module et unité de transport peut franchir la route en toute sécurité, être levé et mis en place, et si le site dispose de suffisamment d'espace pour l'assemblage et le stockage.
Ci-dessous, les points à confirmer sont présentés selon quatre étapes : route, levage, site et assemblage. Les poids et paramètres des modules mentionnés dans cet article proviennent de la fiche produit CR1000P de ce site ; les données non fournies dans la documentation doivent être considérées comme sujettes à confirmation par le fabricant ou à vérification sur site par le transporteur.
Décomposer d'abord les unités de transport selon le poids des modules
Pour évaluer les conditions de route et de levage, la première étape consiste à décomposer l'équipement en unités de transport vérifiables, et non à se fier uniquement au poids total de 1640 kg. Les poids de référence des modules fournis par la documentation de ce site sont les suivants :
| Module | Poids de référence |
|---|---|
| Unité motrice | 180–260 kg |
| Unité de commande | 145 kg |
| Unité d'huile hydraulique (avec huile) | 160 kg |
| Unité de boue | 95 kg |
| Poids total | 1640 kg |
La documentation ne liste que le poids de certains modules ; le poids individuel des autres composants (mât, tête d'entraînement, mâchoires de serrage, treuil, tiges de forage, etc.) n'est pas fourni. Il est nécessaire de demander au fabricant un tableau des poids par pièce ou une liste d'expédition, puis de vérifier point par point. Se baser uniquement sur le poids total de 1640 kg ne permet pas de déterminer si la pièce la plus lourde dépasse la capacité portante d'un tronçon de piste, d'une grue ou d'une plateforme de transfert.
Ce qu'il faut vérifier pour les conditions de circulation routière
La conception modulaire de la CR1000P lui permet d'emprunter des itinéraires plus étroits pour atteindre le site, mais « pouvoir emprunter des itinéraires plus étroits » ne signifie pas que toute piste de montagne est praticable. Lors de la vérification des conditions routières, il est recommandé de confirmer point par point les éléments suivants :

- Mode de transport : chaque tronçon d'itinéraire dépend-il de véhicules, de câbles, de treuils ou de transport manuel, et nécessite-t-il un transbordement intermédiaire.
- Poids et dimensions d'une pièce : évaluer en fonction de la pièce la plus lourde et la plus encombrante de la liste d'expédition, et non du poids total.
- Conditions de la chaussée : portance de la fondation, pente, rayon de courbure, largeur de la route, limites de poids et de hauteur des ponts et ponceaux, à vérifier sur site par le transporteur.
- Impact climatique et saisonnier : influence des précipitations, de l'enneigement et du gel-dégel sur la praticabilité de la piste, à confirmer en fonction du calendrier du projet.
- Dernier tronçon d'accès : lorsque les véhicules ne peuvent pas atteindre le site de forage, distance de transport, dénivelé et mode de manutention depuis le point de déchargement jusqu'à l'orifice.
La documentation de ce site ne fournit pas les dimensions hors tout des composants de la CR1000P pour le transport, ni les limites spécifiques de largeur, de pente ou de capacité portante des routes. Ces données ne peuvent donc pas être déduites du poids total ; elles doivent être confirmées auprès du fabricant puis vérifiées avec le transporteur.
Préciser à l'avance les méthodes de levage et de déchargement
Le transport modulaire implique de multiples opérations de levage et de déchargement sur site. La documentation mentionne que « avant les travaux, il convient encore de prévoir un plan de levage manuel, mécanique ou par grue en fonction du poids des modules », mais ne spécifie pas les caractéristiques de l'équipement de levage ni les points d'élingage. Lors de la phase d'achat et de préparation des travaux, il faut vérifier :
- Si chaque module et composant principal dispose de points de levage ou de marquages de levage clairs, et si des accessoires de levage spéciaux sont nécessaires.
- La capacité nominale et le rayon d'action de l'équipement de levage disponible au point de déchargement et près de l'orifice, et leur adéquation avec la pièce la plus lourde.
- Si la surface de travail pour le levage est plane, si l'espace pour les stabilisateurs ou les positions de travail est suffisant, et si un aménagement temporaire est nécessaire.
- Qui est responsable du plan de levage, et comment sont organisés le personnel et les équipements de levage.
Ces éléments relèvent de l'organisation de la sécurité sur site et doivent être planifiés par le maître d'ouvrage conformément aux réglementations locales et aux exigences techniques du fabricant. Il n'est pas recommandé d'estimer soi-même la capacité de levage uniquement à partir du poids de l'équipement.
Quel espace et quel ordre pour l'assemblage sur site ?

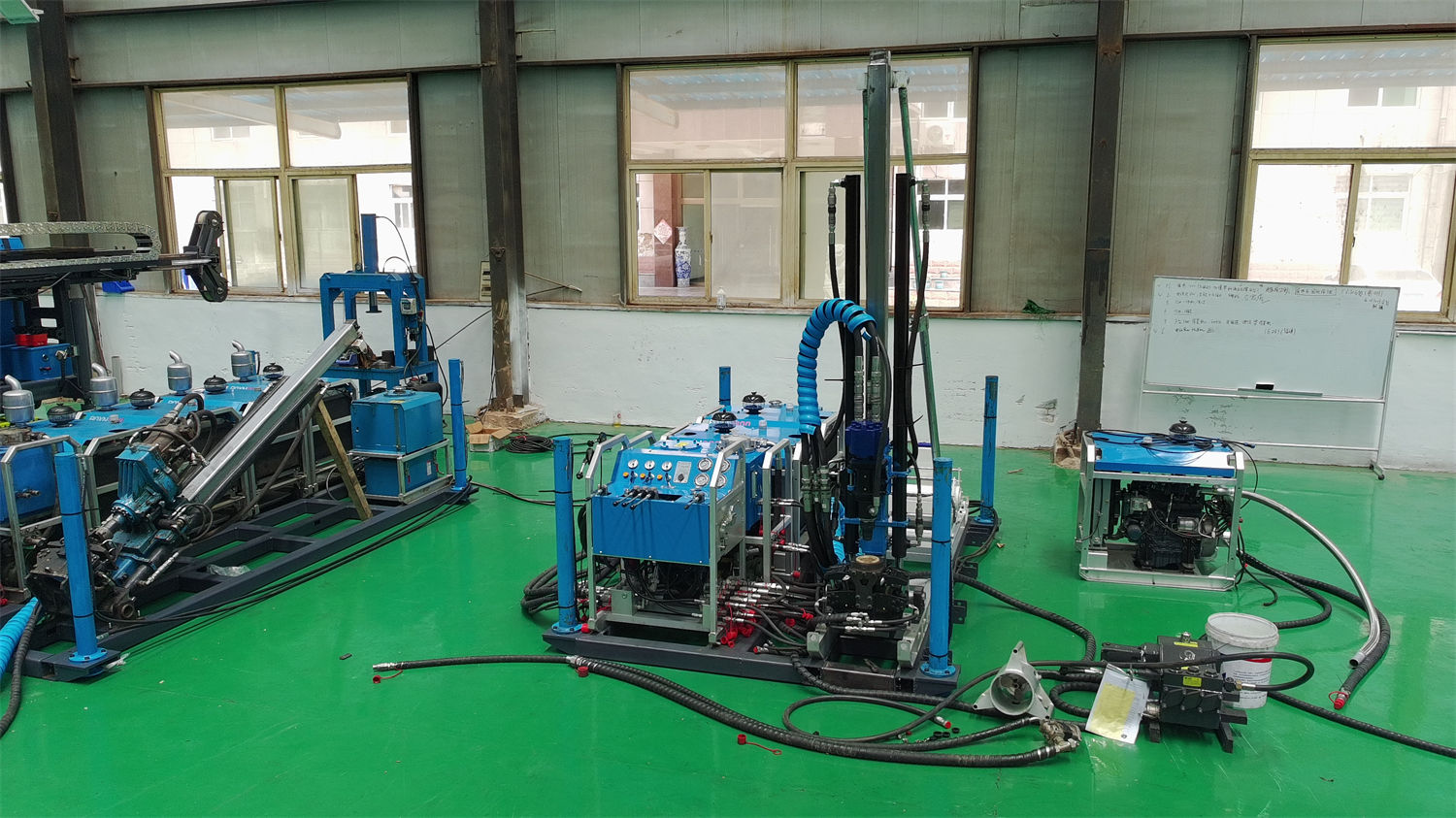

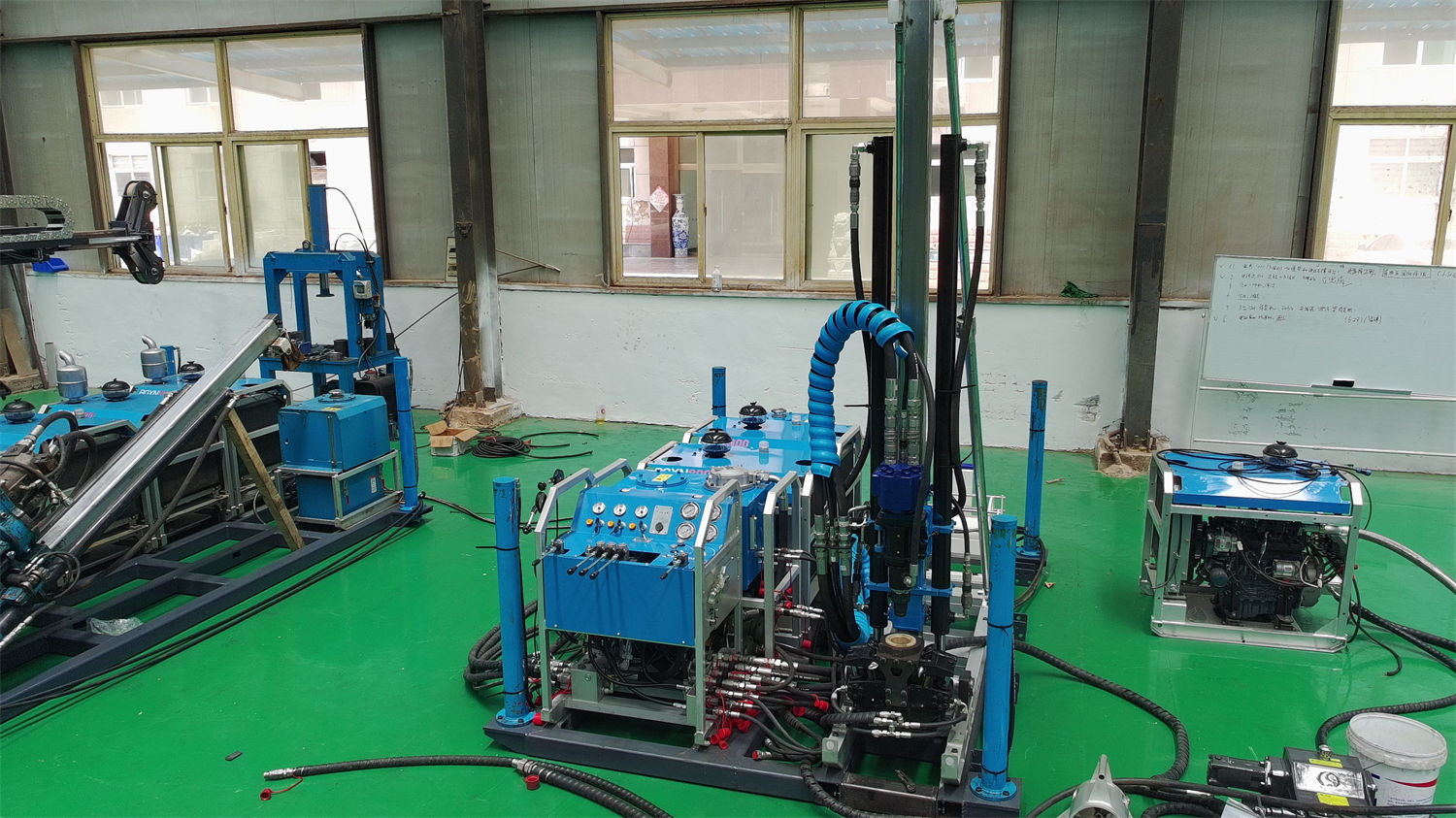

La CR1000P adopte une structure modulaire : les principaux systèmes sont transportés séparément puis assemblés sur site. La documentation indique seulement qu'ils « peuvent être transportés séparément » et « assemblés sur site », sans préciser la surface au sol nécessaire, le mode de traitement de la fondation ou le temps d'assemblage. Par conséquent, les points suivants doivent être confirmés auprès du fabricant et du maître d'ouvrage avant l'entrée sur site :

- La surface de la plateforme de forage ou de la zone d'assemblage, et si elle peut accueillir simultanément l'unité motrice, l'unité de commande, l'unité d'huile hydraulique, l'unité de boue et les pièces à assembler.
- Le mode de nivellement et de traitement de la portance du sol, et la nécessité d'un durcissement local ou de plaques de calage.
- L'ordre d'assemblage et les connexions hydrauliques, électriques et de boue entre les modules, ainsi que les points à vérifier un par un après l'assemblage.
- Les points de contrôle après assemblage des raccords hydrauliques, des mâchoires de serrage et de la tête d'entraînement ; la documentation mentionne déjà « après l'assemblage de l'équipement, vérifier un par un l'état des raccords hydrauliques, des mâchoires de serrage et de la tête d'entraînement ».
Le temps d'assemblage dépend des conditions du site, du nombre d'opérateurs et de la météo. La documentation de ce site ne fournit pas de durée d'assemblage de référence ; l'acheteur ne doit pas planifier les étapes suivantes sur une durée fixe et doit prévoir une marge.
Les fournitures et les itinéraires d'approvisionnement influencent aussi la préparation de l'accès
Outre la machine principale, un projet de forage profond nécessite des tiges de forage, des tubes carottiers, des trépans, des câbles en acier et des matériaux de boue. La documentation indique clairement que, en zone montagneuse, il faut également planifier l'approvisionnement en carburant, électricité, eau et pièces de rechange. Par conséquent, lors de la vérification des conditions routières, il ne faut pas considérer uniquement les modules de la machine principale, mais aussi intégrer le volume de transport des fournitures suivantes :
- Tiges de forage : longueurs adaptées de 1 m / 1,5 m ; les projets de forage profond en consomment beaucoup, faut-il les transporter par lots ou en une seule fois ?
- Matériaux de boue et eau : débit de la pompe à boue 100 L/min, pression 7 MPa ; l'itinéraire d'approvisionnement en consommables pour un chantier de longue durée est-il viable ?
- Carburant ou électricité : puissance du moteur diesel requise ≥ 132 kW, ou configuration avec 3 moteurs de 30 kW ; les projets éloignés du réseau doivent planifier l'approvisionnement en carburant, et les plateformes disposant d'une alimentation stable doivent confirmer la capacité et les conditions de raccordement.
- Pièces de rechange et consommables : dans les projets isolés, la maintenance préventive est plus importante que l'attente de pièces après une panne ; il faut confirmer le stock de pièces et le cycle d'approvisionnement.
Liste de vérification recommandée avant l'achat
Sur la base de ce qui précède, avant de finaliser le plan d'accès de la CR1000P, il est recommandé de vérifier séparément auprès du fabricant, du transporteur et du site du projet les points suivants :
- Le tableau complet des poids par pièce et les dimensions hors tout pour le transport, afin de vérifier la route et le levage.
- Les points de levage et les exigences de levage de chaque module.
- La surface nécessaire pour l'assemblage sur site, les exigences de portance et l'ordre d'assemblage recommandé.
- Les limites de poids et de largeur des ponts, ponceaux et tronçons étroits sur l'itinéraire, à confirmer sur site par le transporteur.
- Le plan global d'approvisionnement en tiges de forage, matériaux de boue, carburant ou électricité.
- Les autres conditions nécessaires au projet mais non couvertes par la documentation, telles que les permis de travail, les communications et les dispositions d'urgence, à mettre en œuvre par le maître d'ouvrage.
La CR1000P offre une profondeur de forage de référence de 1150 m en BQ, 1000 m en NQ et 550 m en HQ, un couple maximal de la tête d'entraînement de 1100 N·m et une force de levage de 130 kN. Ces capacités ne peuvent être exploitées qu'après un accès sécurisé de l'équipement sur site et un assemblage fiable. En raison des différences réelles de routes, de ressources de levage et de conditions de site, le plan d'accès final doit se baser sur les données techniques du fabricant et les résultats de vérification sur site ; les données non fournies dans cet article doivent toutes être traitées comme des points à confirmer séparément.
