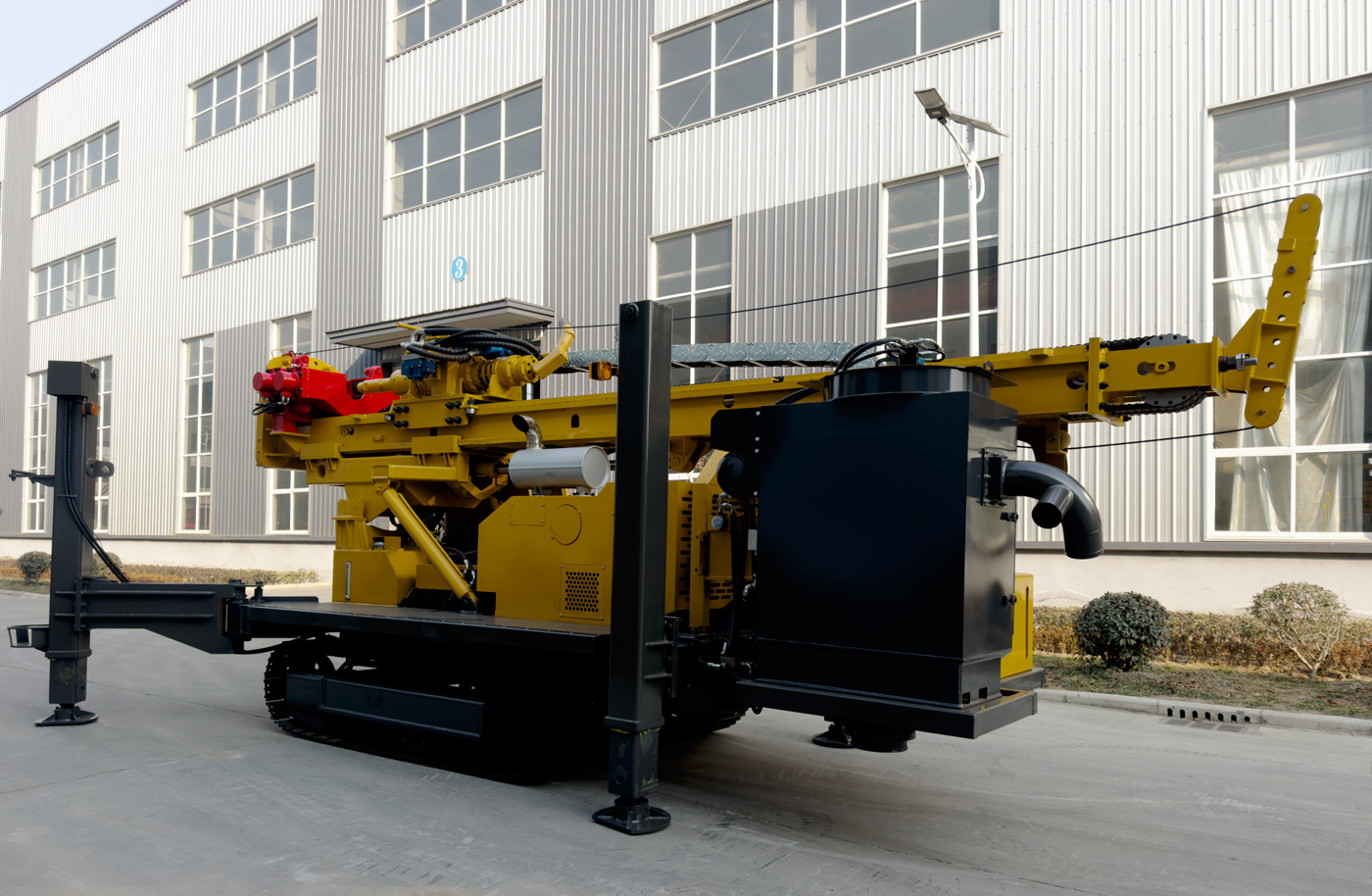

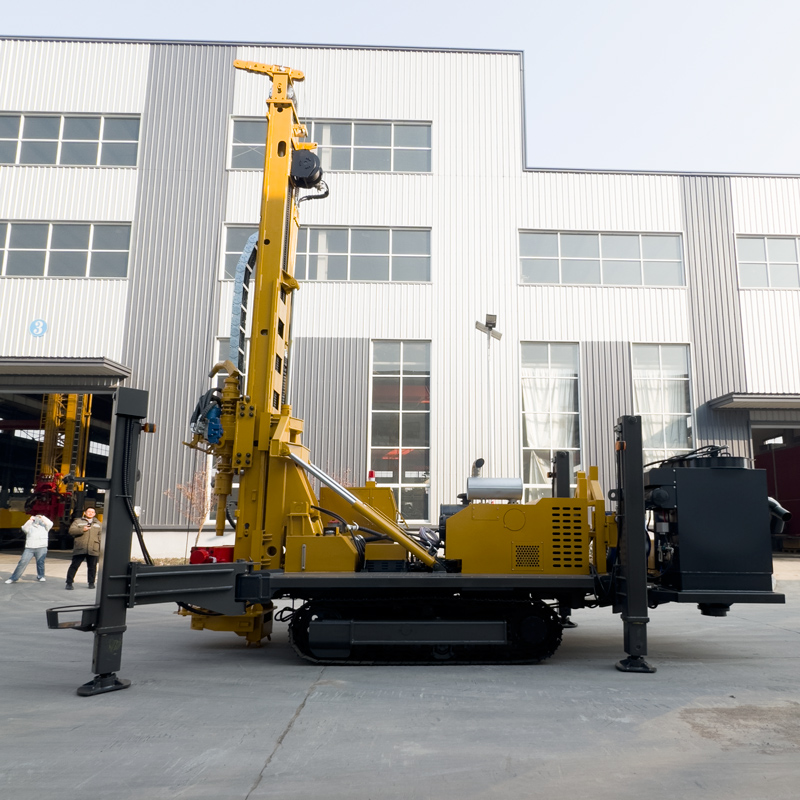

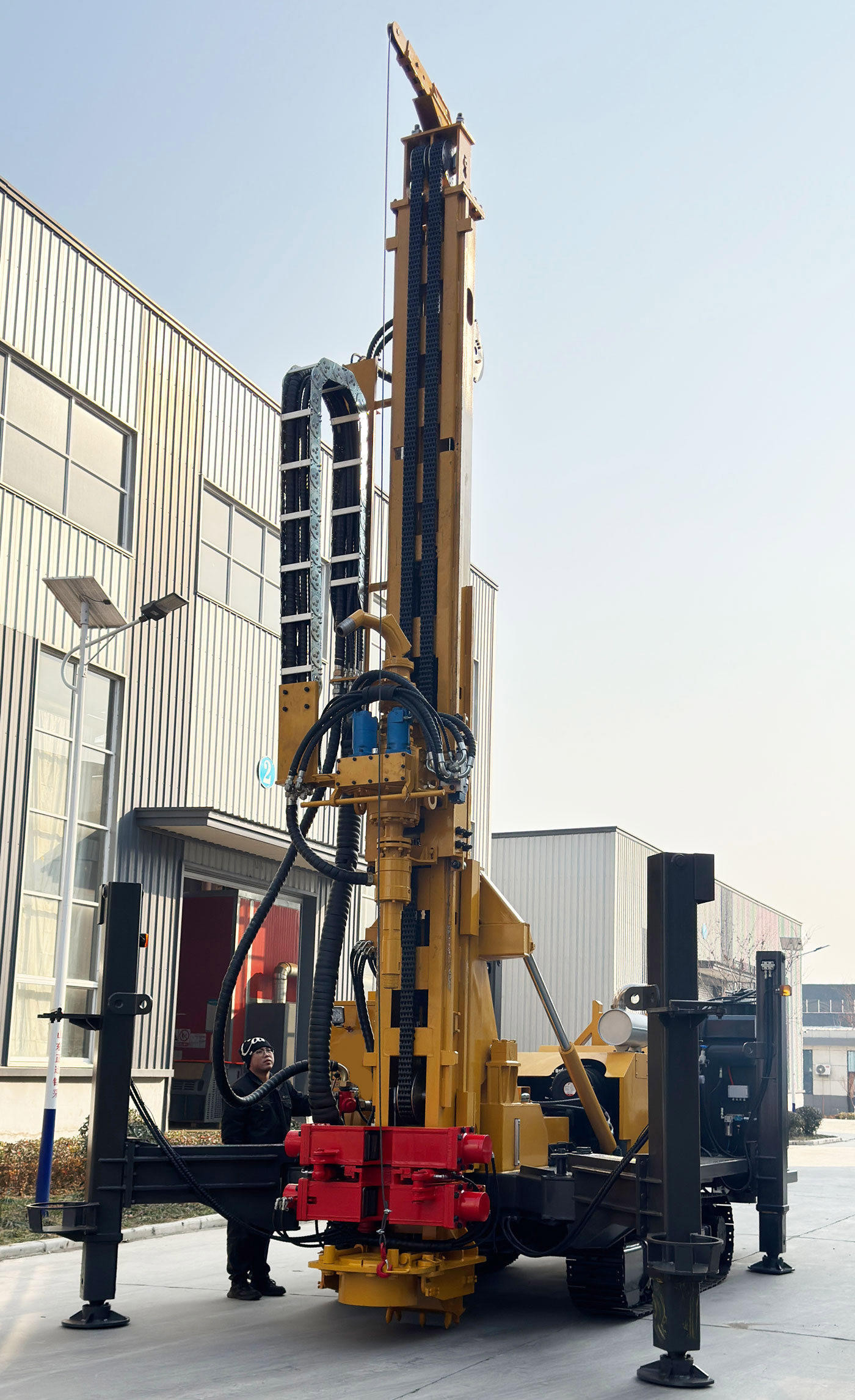

Foreuse à circulation inverse
La WR600RC est une foreuse à circulation inverse sur chenilles lourde destinée à l'exploration minière plus profonde, à l'échantillonnage géologique et à la réalisation de puits d'eau profonds. Par rapport aux équipements RC de classe 400 m, elle offre des performances accrues en termes de profondeur de forage maximale, de diamètre de trou, de force de levage, de couple de rotation et de besoins en compresseur d'air, avec une profondeur de forage maximale de 600 m et un diamètre de trou de 105 à 450 mm, ce qui la rend adaptée aux projets de trous de profondeur moyenne à grande nécessitant une couverture de profondeur plus importante et une meilleure capacité de manipulation du train de tiges.
Dans l'exploration minière, après confirmation d'anomalies peu profondes, il est souvent nécessaire de poursuivre en profondeur le suivi de la minéralisation, des structures et des variations lithologiques. La WR600RC peut réaliser des trous RC plus profonds et obtenir des informations géologiques à différentes profondeurs grâce au retour continu de cuttings, ce qui la rend adaptée à l'étude de l'extension en profondeur des corps minéralisés, à la vérification des anomalies périphériques, à l'extension des limites de la mine et au contrôle géologique profond.

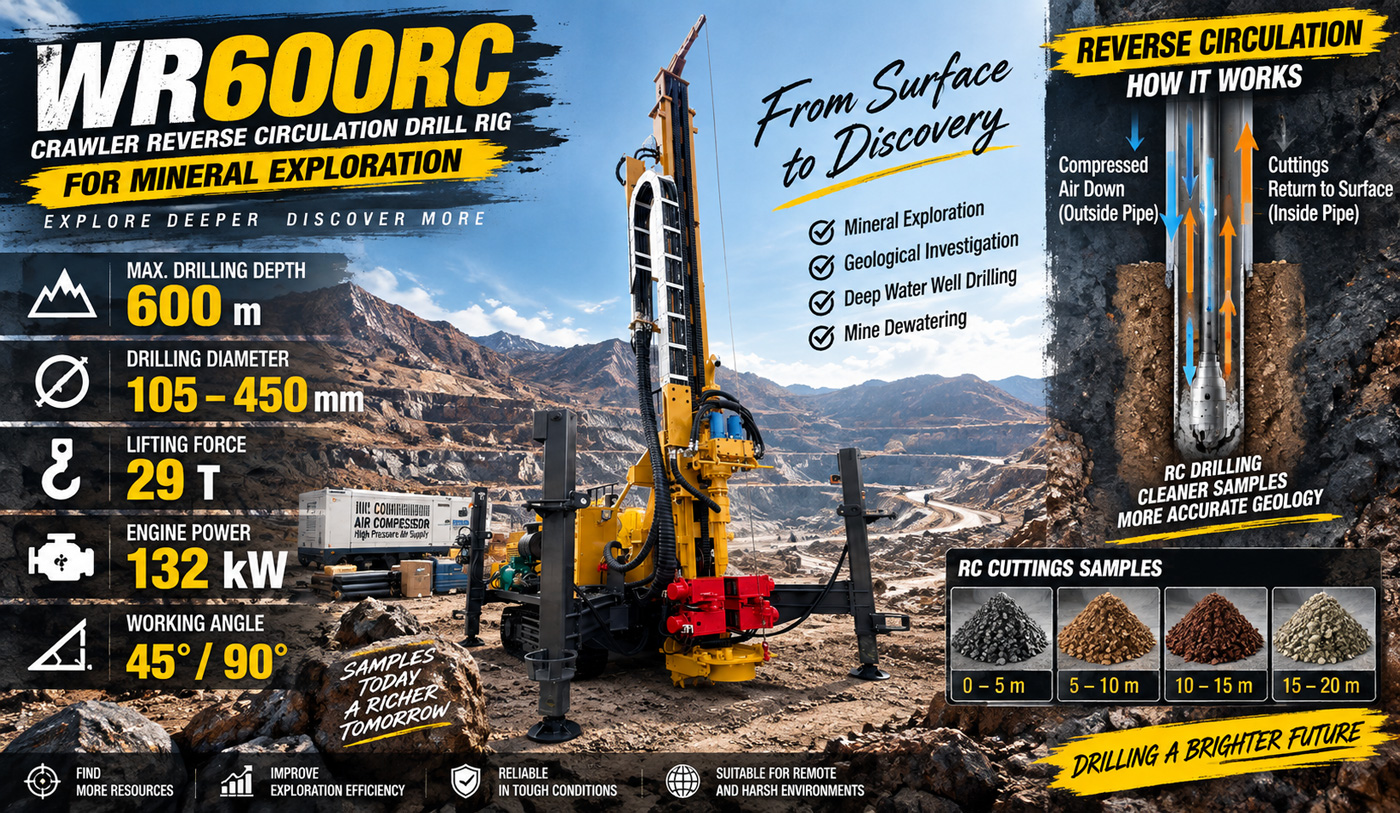

Le forage RC utilise généralement des tiges à double paroi : l'air comprimé descend par le canal extérieur de la tige, entraîne le marteau RC et le trépan au fond du trou, puis ramène les cuttings à la surface par le canal intérieur. Par rapport à l'évacuation classique par l'espace annulaire extérieur, le trajet de retour par tube intérieur est plus concentré, ce qui permet de réduire le contact des échantillons avec les différentes sections du trou et d'améliorer la praticabilité de l'échantillonnage par intervalles de profondeur.
La WR600RC prélève principalement des échantillons de cuttings plutôt que des carottes continues et complètes. Pour les projets nécessitant l'établissement rapide de nombreux points de contrôle par forage, la méthode RC permet un retour d'échantillons simultané pendant le forage, ce qui facilite l'enregistrement par les géologues de terrain des variations de lithologie, d'altération et de minéralisation par intervalles de progression fixes, avant d'envoyer les échantillons représentatifs au laboratoire pour analyse.

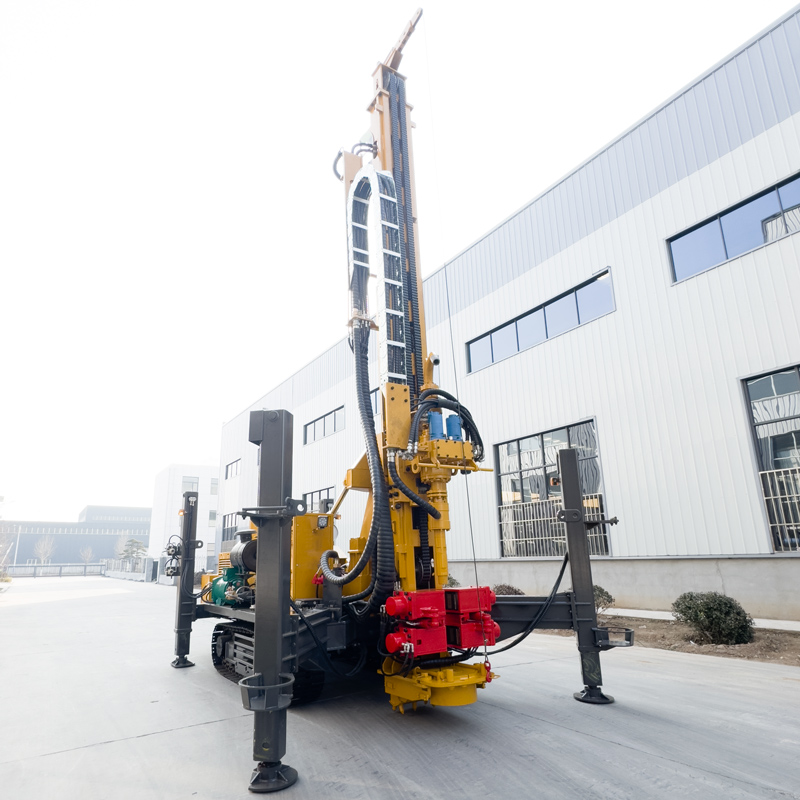

Dans les projets aurifères, la WR600RC peut être utilisée pour la vérification de la minéralisation sous la couverture, le suivi des zones structurales, l'extension périphérique des corps minéralisés et l'exploration des anomalies profondes. La profondeur de forage de classe 600 m permet de couvrir une plage verticale plus importante que les trous peu profonds à moyens conventionnels, ce qui la rend particulièrement adaptée aux projets disposant déjà d'informations sur la minéralisation peu profonde et nécessitant une vérification rapide en profondeur.
Dans l'exploration du cuivre, du fer, du lithium et d'autres minéraux, les échantillons de cuttings profonds peuvent être utilisés pour déterminer les variations lithologiques, la zonation d'altération et les tendances de minéralisation. Pour les projets de grande superficie, il est possible d'établir rapidement un contrôle profond par forage RC, puis de disposer des trous carottés dans les zones d'anomalies prioritaires, afin d'améliorer l'efficacité globale de l'exploration et l'utilisation des ressources de forage.
Avec une profondeur de forage maximale de 600 m et un diamètre de trou de 105 à 450 mm, la WR600RC peut non seulement réaliser des trous d'exploration minière, mais aussi être utilisée pour des puits d'eau profonds de grand diamètre et certains projets de rabattement de nappe en zone minière. La profondeur réelle de forage dépend du diamètre, des tiges, du compresseur d'air, de la nature des terrains, de la déviation du trou et de l'usure des outils ; la valeur de 600 m doit donc être considérée comme une capacité de référence dans une configuration typique.
L'équipement prend en charge des angles de travail de 45° et 90°. Le 90° convient au forage vertical conventionnel et à la réalisation de puits d'eau, tandis que le 45° est plus adapté au croisement oblique de corps minéralisés, de filons et de zones de faille. En exploration minière, un angle de forage approprié est souvent plus important que la simple augmentation de la profondeur ; il doit être déterminé en fonction de l'orientation du corps minéralisé et du plan d'exploration.
La force de levage de la WR600RC est de 29 T. À mesure que la profondeur du trou augmente, le poids propre des tiges RC à double paroi et le frottement sur les parois augmentent sensiblement ; une capacité de levage plus importante facilite les manœuvres normales de descente et de remontée, la récupération des tiges et une partie de la manipulation du tubage. Si la résistance à l'extraction reste anormalement élevée, il convient de traiter en priorité par un nettoyage du trou et une évaluation de l'état intérieur, plutôt que de forcer directement à la capacité de levage maximale.

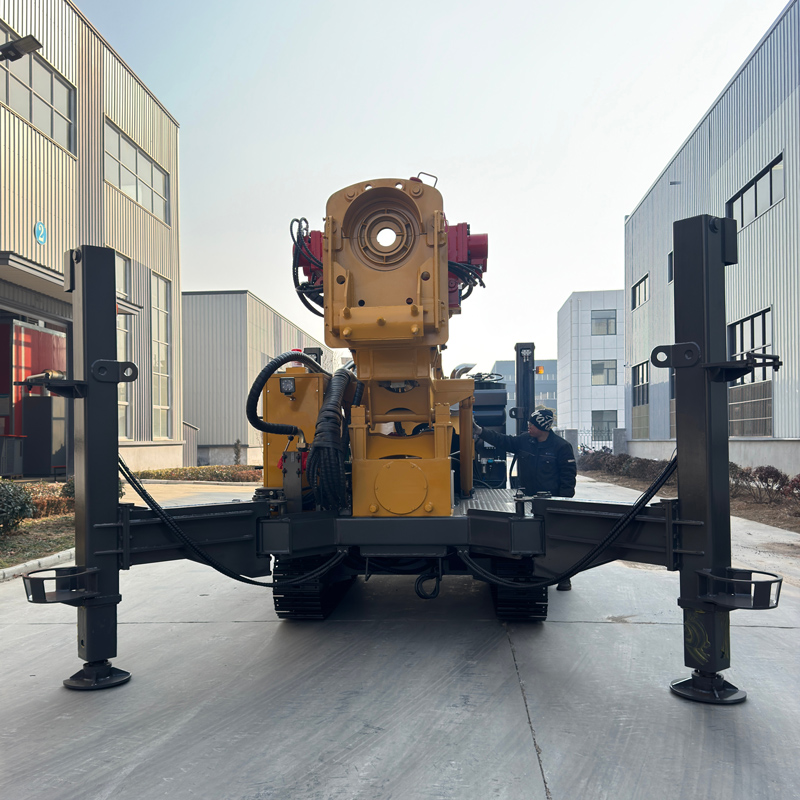

Le système de rotation offre un couple maximal de 12 000 / 6 000 N·m, correspondant à une vitesse de rotation maximale de 75 / 150 tr/min. Le régime à faible vitesse et couple élevé convient aux grands diamètres, aux roches dures et aux sections de trou à forte charge, tandis que le régime rapide convient aux formations stables à faible résistance. Le forage RC doit surveiller simultanément la rotation, la percussion et le retour d'échantillons, en maintenant leur coordination.
La pression de travail recommandée est de 1,6 à 6 MPa, avec une consommation d'air de 16 à 75 m³/min. Le forage RC de classe 600 m nécessite non seulement d'entraîner les outils de fond, mais aussi de ramener les cuttings à la surface sur une longue distance ; la pression et le débit du compresseur d'air sont donc tous deux essentiels. Lorsque la profondeur, le diamètre, l'altitude et la dureté de la roche augmentent, le débit d'air effectif nécessaire augmente généralement aussi.
Lors de l'échantillonnage RC, il convient d'observer en continu les variations de quantité, de granulométrie, de couleur et d'humidité des retours. En cas de diminution soudaine des échantillons, de retard de retour ou de contamination évidente entre échantillons, il faut vérifier l'étanchéité des tiges, le canal de retour, la sortie du compresseur et l'existence de fuites d'air dans le trou. Des données RC de qualité dépendent d'un retour d'échantillons stable, et pas seulement de la capacité de pénétration de la foreuse elle-même.
Sur site, les échantillons doivent être collectés par intervalles de progression fixes, avec enregistrement du numéro de trou, du numéro d'échantillon, des profondeurs de début et de fin et des anomalies. Pour les échantillons miniers envoyés au laboratoire, il convient également de prévoir des duplicatas, des étalons et des blancs conformément au système de contrôle qualité du projet. La foreuse prélève les échantillons, mais la qualité finale des données dépend aussi de la gestion de l'échantillonnage.
Les informations indiquent que la WR600RC prend en charge le forage RC et le forage conventionnel au marteau fond de trou DTH. Pour les formations relativement intactes comme le granite, le calcaire ou le grès, le choix entre RC et DTH classique peut être fait selon la nécessité d'obtenir des échantillons géologiques. En roche dure, il convient d'assurer la lubrification du marteau fond de trou, le bon état du trépan et l'évacuation fluide des cuttings au fond.
Les sols, sables, graviers et autres couvertures meubles ne conviennent pas nécessairement au forage RC à haute pression d'air. L'équipement prend en charge la rotation à la boue, ce qui permet de stabiliser et de réaliser d'abord la partie supérieure du trou, puis de passer au procédé RC ou DTH après être entré dans une roche stable, améliorant ainsi la fiabilité globale de la réalisation du trou.
Les zones de faille fracturées peuvent provoquer des éboulements de paroi, des fuites d'air et des anomalies de retour d'échantillons. Après être entré dans de telles sections, il convient de réduire un avancement trop rapide, de maintenir un nettoyage continu du trou et d'observer les variations de pression d'air. En cas de fuites importantes, il faut envisager l'utilisation de mousse, de tubage ou d'autres méthodes pour éviter une baisse marquée de la capacité de retour.

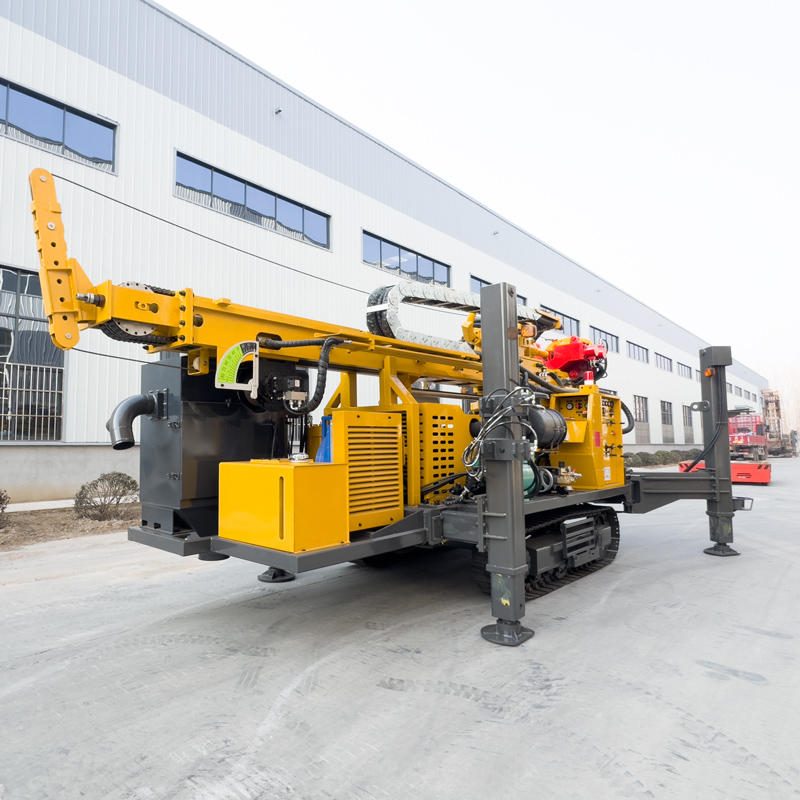

Outre l'exploration minière, la WR600RC peut également être utilisée pour la réalisation de puits d'eau profonds. L'irrigation agricole, l'approvisionnement en eau des mines, l'eau industrielle et l'étude des eaux souterraines peuvent faire appel au DTH classique ou au forage à la boue selon les terrains. Pour les projets de puits d'eau, l'accent est mis sur la paroi du trou, le diamètre, l'aquifère et la structure de complétion, ce qui diffère des préoccupations d'un projet d'échantillonnage RC minier.
La profondeur de forage de classe 600 m et la plage de diamètres relativement large confèrent également à l'équipement une capacité de réalisation de forages de rabattement. Le rabattement en mine et en génie civil nécessite de concevoir l'emplacement, l'espacement, le diamètre et le débit de pompage en fonction des conditions hydrogéologiques ; la foreuse ne réalise que le forage et ne remplace pas une conception complète de rabattement.
La WR600RC est équipée d'un moteur Cummins de 132 kW, qui fournit la puissance au système de rotation, d'avance, de déplacement sur chenilles et aux circuits hydrauliques auxiliaires. Les projets RC nécessitent généralement aussi un grand compresseur d'air et un système d'échantillonnage ; il convient donc de planifier à l'avance le carburant, l'emplacement des équipements et l'espace de maintenance sur site, afin d'éviter les interférences entre les différentes machines.
La vitesse de déplacement de l'équipement est d'environ 3,5 km/h, avec un angle de montée maximal de référence de 21°. Le châssis à chenilles convient aux routes de gravier en zone minière, aux plateformes d'exploration en plein air et aux sols généralement irréguliers. Comme la machine pèse environ 12,5 T, il convient de vérifier la portance des routes, la pente et la stabilité du site avant tout transfert.
La course des vérins est de 1,7 m, ce qui permet de mettre à niveau et de stabiliser l'équipement. Lors du forage oblique à 45° ou à couple élevé, les directions d'effort sont plus complexes ; les vérins, la portance du sol et l'horizontalité de la machine influencent donc directement le contrôle de la direction du trou et la sécurité des travaux.
La force de levage du treuil est de 2,5 T, ce qui permet de manipuler les marteaux RC, les tiges, les outils de tubage et autres accessoires de chantier. Dans les projets de trous profonds, les tiges sont plus lourdes ; une utilisation raisonnée du treuil réduit la pénibilité manuelle, mais il faut respecter la charge nominale et tenir le personnel à l'écart des charges suspendues et de la direction des câbles sous tension.
La machine pèse environ 12,5 T et ses dimensions hors tout sont d'environ 7 × 2,1 × 2,9 m. Un projet RC minier nécessite également un compresseur d'air, des flexibles de retour d'échantillons, un dispositif d'échantillonnage et une zone d'échantillons ; il convient donc de planifier à l'avance la taille de la plateforme de forage afin de garantir des distances de sécurité et des passages d'opération suffisants entre les équipements.
Le forage RC et DTH repose principalement sur l'air comprimé pour la percussion, l'évacuation des cuttings et le retour d'échantillons ; dans les formations adaptées, il dépend moins d'une grande quantité d'eau de boue, ce qui le rend plus approprié aux mines manquant d'eau, aux déserts et aux régions isolées. Si les couches meubles supérieures sont épaisses, l'assistance par boue ou tubage peut encore être nécessaire.
Avant le début des travaux quotidiens, il convient de vérifier l'étanchéité des tiges à double paroi, les flexibles d'air haute pression, la tête rotative, le moteur, le système hydraulique et le canal de retour d'échantillons ; pendant les travaux, observer en continu la continuité du retour et la correspondance avec la profondeur ; après achèvement, nettoyer le tube intérieur des tiges et les conduites de retour afin d'éviter que des cuttings résiduels ne contaminent le trou suivant ou l'intervalle d'échantillonnage suivant.
En raison des différences de conditions géologiques réelles, d'outils de fond, d'angle de forage et de modes opératoires, l'efficacité de forage, la profondeur, la récupération des échantillons et le résultat de complétion doivent être évalués en fonction des conditions réelles du site.
| Paramètre | Valeur |
|---|---|
| Paramètres de base | |
| Modèle | WR600RC |
| Type d'équipement | Foreuse à circulation inverse sur chenilles lourde |
| Profondeur de forage maximale | 600 m |
| Diamètre de forage | 105–450 mm |
| Angle de travail | 45° / 90° |
| Formations adaptées | Sols, sables, graviers, roches altérées, roches fracturées et roches dures |
| Tiges et système de forage | |
| Longueur des tiges | 3 m |
| Diamètre de tige RC recommandé | 102 / 114 mm |
| Force de levage | 29 T |
| Vitesse de levage rapide | 29 m/min |
| Vitesse d'avance rapide | 33 m/min |
| Efficacité de forage de référence | 10–35 m/h |
| Système de rotation | |
| Couple de rotation maximal | 12 000 / 6 000 N·m |
| Vitesse de rotation maximale | 75 / 150 tr/min |
| Compatibilité du système pneumatique | |
| Pression de travail recommandée | 1,6–6 MPa |
| Consommation d'air recommandée | 16–75 m³/min |
| Outils compatibles | Marteaux RC, marteaux fond de trou DTH et outils pneumatiques associés |
| Système de puissance | |
| Marque du moteur | Cummins |
| Puissance du moteur | 132 kW |
| Systèmes auxiliaires | |
| Force de levage du treuil | 2,5 T |
| Course des vérins | 1,7 m |
| Déplacement et caractéristiques générales | |
| Vitesse de déplacement | 3,5 km/h |
| Angle de montée maximal | 21° |
| Poids de la machine | 12,5 T |
| Dimensions hors tout | 7 × 2,1 × 2,9 m |
| Méthodes de forage | |
| Forage à circulation inverse | Adapté à l'exploration minière, à l'échantillonnage géologique et au retour continu de cuttings |
| Forage au marteau fond de trou DTH | Adapté aux roches dures, aux puits d'eau et aux forages courants de profondeur moyenne |
| Forage rotatif à la boue | Adapté aux sols, argiles, sables et autres formations meubles |
| Applications typiques | |
| Exploration minière | Or, cuivre, fer, lithium, nickel et autres études minérales |
| Échantillonnage géologique | Obtention d'échantillons de cuttings RC par intervalles de profondeur |
| Étude de zone minière | Vérification des limites de corps minéralisés, de la couverture, de l'encaissant et des variations structurales |
| Réalisation de puits d'eau profonds | Exploitation des eaux souterraines rurales, agricoles, industrielles et minières |
| Rabattement de nappe en mine | Forages de rabattement de profondeur moyenne à grande pour mines et sites de génie civil |
