WR600RC-CS3

⛏️ WR600RC-CS3 Foreuse à circulation inverse sur chenilles de 600 m

La WR600RC-CS3 est une foreuse à circulation inverse sur chenilles de 600 m conçue pour l'exploration minière de moyenne à grande profondeur et l'échantillonnage sur site à grande échelle. Basée sur la plateforme de forage profond WR600RC, elle intègre un système d'échantillonnage cyclonique trois-en-un qui relie directement le retour des cuttings, la séparation cyclonique, la division des échantillons et leur mise en sac, ce qui la rend particulièrement adaptée aux projets d'exploration nécessitant des forages continus, un retour d'échantillons continu et une gestion importante du numérotage des échantillons.

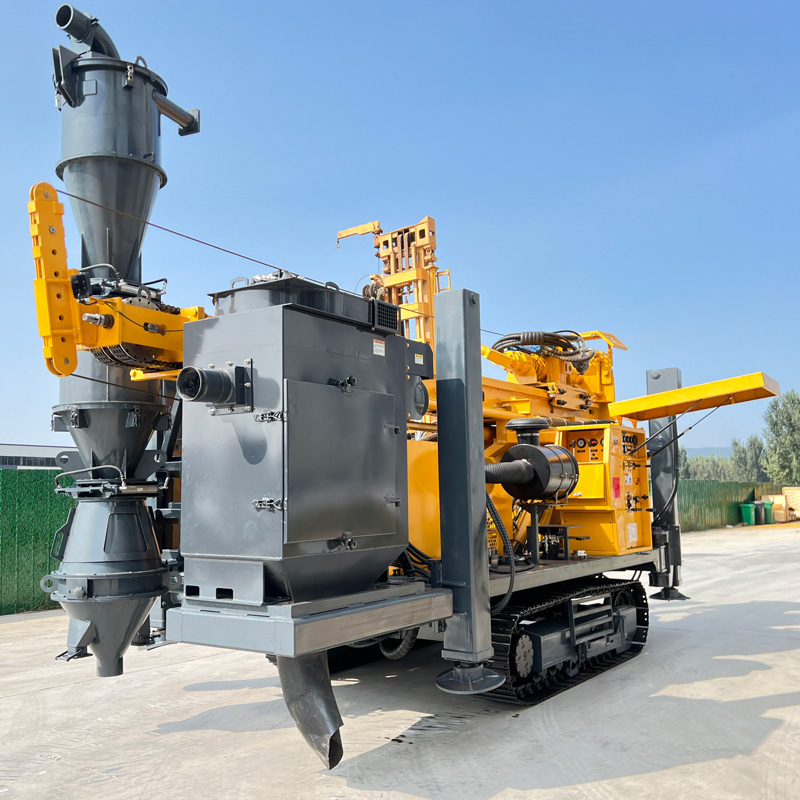

🌀 Le système trois-en-un CS3 concentre le processus d'échantillonnage sur le site de forage

Le système d'échantillonnage trois-en-un intègre la séparation cyclonique, la division représentative et la collecte des échantillons en un processus continu. Les cuttings remontent à la surface par le tube intérieur des tiges à double paroi, puis entrent directement dans le système cyclonique pour la séparation gaz-solide, avant de passer à l'étape de division et de mise en sac. Cela permet de réduire la manipulation manuelle et les transferts secondaires, ce qui est particulièrement adapté aux projets d'exploration minière à volume d'échantillonnage quotidien élevé.

🔄 Le retour d'échantillons en circulation inverse à 600 m accorde une importance accrue à la stabilité en forage profond

Lorsque la profondeur du trou augmente, la distance de retour des cuttings s'allonge, et les pertes de débit d'air, l'étanchéité des tiges et les fuites d'air dans le trou ont un impact plus marqué sur la récupération des échantillons. La WR600RC-CS3 recommande une pression de service de 1,6 à 6 MPa et une consommation d'air de 16 à 75 m³/min, non seulement pour entraîner le marteau RC, mais aussi pour garantir que les cuttings puissent remonter en continu par le tube intérieur jusqu'au système d'échantillonnage cyclonique.

🧪 Adaptée à l'échantillonnage séquentiel continu par profondeur

Le forage RC permet d'obtenir des échantillons de cuttings, et non des carottes complètes. Sur site, il est possible de définir un intervalle d'échantillonnage fixe selon les exigences du projet, par exemple un sac d'échantillon tous les 1 m ou tous les 2 m, en enregistrant simultanément le numéro du trou, les profondeurs de début et de fin et le numéro d'échantillon. Le système d'échantillonnage trois-en-un permet une meilleure articulation entre le forage, le retour des échantillons, la division et la mise en sac.

🥇 Vérification des anomalies aurifères en profondeur

Dans l'exploration aurifère, les anomalies géologiques et géochimiques de surface nécessitent souvent des forages plus profonds pour confirmer leur extension en profondeur. La profondeur de forage de 600 m de la WR600RC-CS3 permet de couvrir des zones structurales, des zones d'altération et des horizons minéralisés plus profonds, ce qui est adapté pour évaluer rapidement la continuité de la minéralisation en profondeur, les cibles périphériques et les limites potentielles des corps minéralisés.

🟠 Criblage profond à grande échelle pour le cuivre, le fer et le lithium

Les projets de cuivre, de fer, de lithium et de polymétalliques nécessitent souvent l'implantation de nombreux trous de vérification sur de vastes zones. La méthode RC permet d'obtenir rapidement un grand nombre d'échantillons de cuttings, puis de sélectionner les cibles profondes prioritaires à partir des résultats d'analyse. Pour les anomalies importantes, l'utilisation d'une foreuse carottière pour un carottage continu permet de former une solution d'exploration combinée « criblage rapide RC + vérification fine par carottage ».

📍 Le marquage en profondeur et le suivi des échantillons déterminent la qualité des données ultérieures

Le système trois-en-un améliore l'efficacité du processus d'échantillonnage, mais la gestion des échantillons doit rester rigoureuse. Chaque sac d'échantillon doit porter le numéro du trou, le numéro d'échantillon, les profondeurs de début et de fin, la date et l'équipe, et les enregistrements sur site doivent être cohérents avec les sacs. Si le projet applique un système d'assurance et de contrôle qualité (QA/QC), des échantillons en double, des étalons et des blancs doivent être prévus conformément aux exigences.

🧹 Le cyclone et le diviseur doivent être nettoyés régulièrement

Si des cuttings résiduels ne sont pas éliminés entre différentes zones minéralisées, le risque de contamination des échantillons augmente. À chaque arrêt de forage, changement de trou ou entrée dans une nouvelle zone d'échantillonnage critique, il convient de vérifier la présence de résidus à l'intérieur du cyclone, du diviseur et des flexibles de retour, afin d'éviter que des échantillons de la profondeur précédente ne se mélangent à la section d'échantillonnage suivante.

📏 Profondeur de forage de 600 m et diamètre de 105 à 450 mm

Profondeur maximale de forage de 600 m, diamètre de forage de 105 à 450 mm. Cette plage permet non seulement de répondre à la plupart des trous d'exploration minière de moyenne à grande profondeur, mais aussi de réaliser certains puits d'eau de grand diamètre et projets de rabattement de nappe en zone minière. La profondeur réelle de forage varie en fonction du diamètre, du poids des tiges à double paroi, de la capacité du compresseur d'air et des conditions géologiques.

📐 Angles de travail de 45° / 90° adaptés à différentes orientations de corps minéralisés

L'équipement prend en charge des angles de travail de 45° et 90°. Pour les filons inclinés, les corps minéralisés contrôlés par failles et certaines cibles spécifiques, un forage incliné à 45° peut améliorer l'efficacité de traversée des cibles ; pour l'exploration de couches de recouvrement verticales et les puits d'eau profonds courants, un forage à 90° peut être utilisé. L'angle du trou doit être déterminé selon la conception géologique.

💪 Force de levage de 29 T pour la manipulation des tiges à double paroi de 600 m

Les tiges RC à double paroi ont une structure plus complexe que les tiges simples, et le poids total de la colonne ainsi que les frottements sont plus élevés en forage profond. La force de levage de 29 T peut être utilisée pour les manœuvres normales de descente et de remontée, la récupération du marteau RC et certaines opérations de tubage. En cas de coincement ou de résistance anormale à l'extraction, il convient d'abord de diagnostiquer par le nettoyage du trou et l'état intérieur.

🔄 Système de rotation à double régime 12000 / 6000 N·m

Couple de rotation maximal de 12000 / 6000 N·m, correspondant à des vitesses de rotation de 75 / 150 tr/min. La vitesse lente à couple élevé est plus adaptée aux grands diamètres, aux fortes résistances et aux sections de roche dure ; une vitesse plus élevée convient aux formations stables à faible charge. Les réglages doivent être ajustés dynamiquement en fonction de l'état de retour des échantillons et de la charge des outils.

💨 Le débit du compresseur d'air détermine la continuité du retour d'échantillons en forage profond

Dans un trou RC de 600 m, le compresseur d'air doit non seulement fournir l'énergie de percussion, mais aussi transporter les cuttings du fond du trou jusqu'à la surface. La consommation d'air recommandée atteint 16 à 75 m³/min. Si le débit d'air est insuffisant, les symptômes courants incluent une diminution du retour d'échantillons, un retard de retour et une accumulation de cuttings au fond du trou ; le choix du compresseur doit donc tenir pleinement compte de la profondeur, du diamètre et de l'altitude.

💎 Utilisation directe de marteaux RC ou DTH en roche dure

Le granite, le calcaire, le grès et autres formations rocheuses relativement intactes peuvent être forés avec des marteaux RC ou DTH. Les marteaux RC sont plus adaptés aux trous d'exploration nécessitant des échantillons continus ; les marteaux DTH classiques conviennent mieux aux puits d'eau et forages généraux où la qualité des échantillons est moins critique. La même machine peut changer d'outil de forage selon les objectifs du projet.

🌧️ Utilisation de la rotation à la boue dans les couches de recouvrement meubles

Les sols, argiles, sables et graviers sont sujets à l'effondrement et ne conviennent pas toujours au forage RC à haute pression d'air. L'équipement prend en charge la rotation à la boue, ce qui permet de stabiliser d'abord la partie supérieure du trou avec de la boue et un tubage, puis de passer aux techniques RC ou DTH une fois la roche atteinte, améliorant ainsi la stabilité du trou.

🧱 Attention à la distorsion du retour d'échantillons dans les zones fracturées et les formations à fuites d'air

Les zones de faille fracturées et les grandes fissures provoquent des fuites d'air ; les cuttings peuvent stagner dans le trou puis remonter en masse, ce qui dégrade la correspondance entre les échantillons et la profondeur réelle. Pendant les travaux, il convient de réduire l'avancement, de maintenir le trou propre et d'enregistrer spécifiquement les sections anormales. Si nécessaire, utiliser de la mousse, un tubage ou d'autres méthodes de traitement des fuites d'air.

💧 Utilisation possible pour les puits d'eau profonds et l'approvisionnement en eau des zones minières

La WR600RC-CS3 convient non seulement à l'exploration minière, mais aussi aux puits d'eau profonds pour l'agriculture, l'industrie et les zones minières. Les projets de puits d'eau se concentrent davantage sur la stabilité des parois, les aquifères et la structure du puits, et ne nécessitent pas forcément l'activation du système d'échantillonnage complet. Le changement d'outils et de procédure selon l'usage permet d'améliorer le taux d'utilisation de l'équipement.

🌊 Rabattement de nappe et étude des eaux souterraines en zone minière

La profondeur de 600 m et le diamètre relativement important conviennent également à certains projets de rabattement de nappe et d'étude des eaux souterraines en zone minière. Pour ces projets, l'emplacement, l'espacement, le diamètre et le débit de pompage doivent être déterminés en fonction des conditions hydrogéologiques ; la foreuse ne fait que réaliser le trou et ne remplace pas une conception complète de rabattement.

⚡ Moteur Cummins de 132 kW adapté aux travaux lourds et continus

L'équipement est équipé d'un moteur Cummins de 132 kW, fournissant la puissance pour la rotation, l'avance, le déplacement sur chenilles et les systèmes hydrauliques auxiliaires. Un site RC nécessite généralement aussi un grand compresseur d'air et un système d'échantillonnage ; l'approvisionnement en carburant, l'implantation des équipements et l'espace de maintenance doivent donc être planifiés à l'avance.

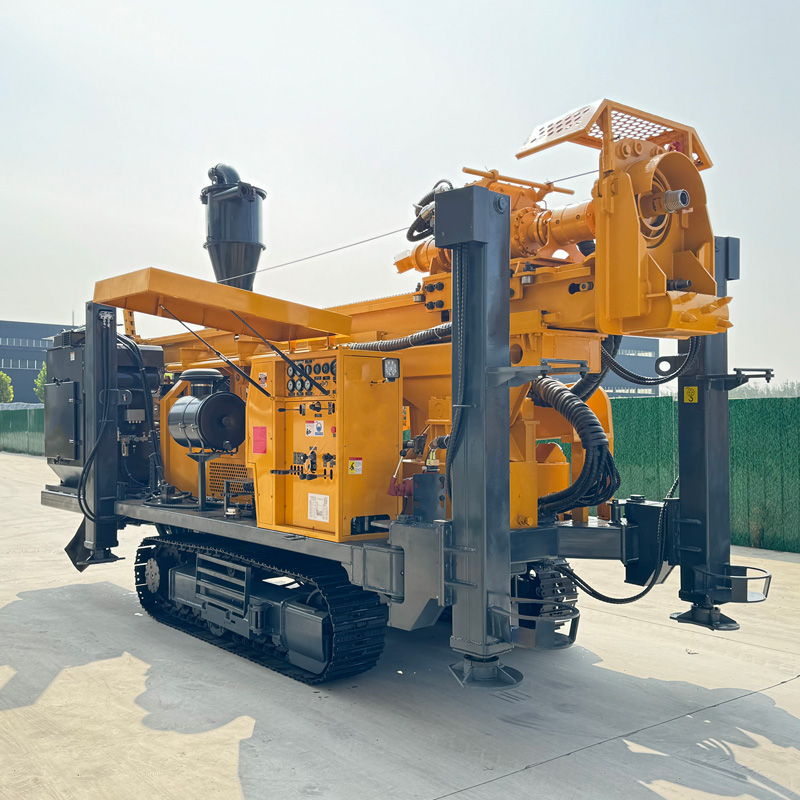

🚜 Déplacement sur chenilles à 3,5 km/h adapté aux transferts internes en zone minière

Vitesse de déplacement d'environ 3,5 km/h, angle de montée maximal de référence de 21°. Le châssis chenillé convient aux routes de gravier et aux plateformes irrégulières en zone minière. Le poids total de la machine étant d'environ 12,5 T, il convient de vérifier la portance des routes, la pente et la nature des sols meubles avant tout transfert.

🦵 Course de vérins de 1,7 m favorable à la stabilité en forage incliné et à couple élevé

La course des vérins est de 1,7 m, ce qui aide à mettre la machine de niveau et à assurer un appui stable. Lors d'un forage incliné à 45° ou à couple élevé, la direction des efforts sur la machine est plus complexe ; la charge sur les vérins et la stabilité de la plateforme influencent directement le contrôle de la trajectoire et la sécurité.

🧵 Treuil de 2,5 T pour la manutention des marteaux RC et accessoires d'échantillonnage

La force de levage du treuil est de 2,5 T, utilisable pour la manutention des marteaux RC, des tiges à double paroi, des flexibles de retour et autres outils auxiliaires. La zone d'échantillonnage étant généralement proche de la foreuse et du cyclone, il convient d'éviter que les charges suspendues ne pénètrent dans la zone de travail du personnel d'échantillonnage.

📦 Poids total de 12,5 T nécessitant une planification complète de la plateforme de forage

Le poids total de la machine est d'environ 12,5 T, pour des dimensions d'environ 7 × 2,1 × 2,9 m. Outre la foreuse, le site doit accueillir le compresseur d'air, le système d'échantillonnage cyclonique, les sacs d'échantillons et les véhicules de transport ; la plateforme de forage doit donc prévoir une surface suffisante pour garantir la fluidité des circuits de retour et la sécurité des passages.

⚠️ Points clés de maintenance quotidienne du système d'échantillonnage

Avant chaque prise de poste, vérifier l'étanchéité des tiges à double paroi, les flexibles de retour, le cyclone, le diviseur, le moteur, le système hydraulique et les conduites d'air haute pression ; pendant les travaux, surveiller en continu la régularité du retour d'échantillons ; lors des changements de trou ou de section d'échantillonnage, nettoyer rapidement le système pour éviter que des cuttings résiduels ne contaminent les échantillons suivants.

En raison des différences de conditions géologiques, d'outils dans le trou, d'angle de forage et de méthodes opératoires, l'efficacité de forage, la profondeur, la récupération des échantillons et les résultats de puits doivent être évalués en fonction des conditions réelles du site.

📊 Principales caractéristiques techniques
