WR500RC-CS3

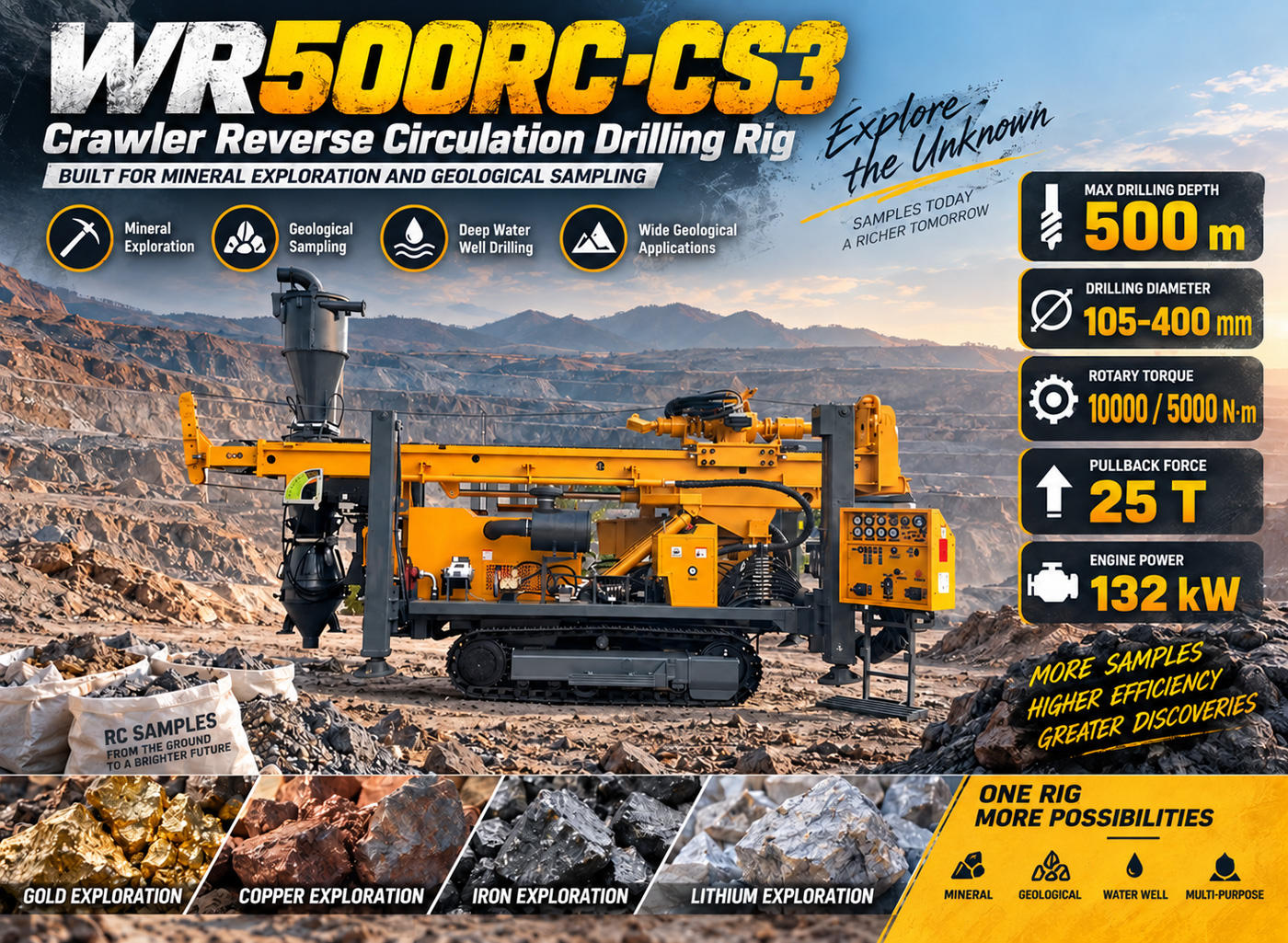

⛏️ WR500RC-CS3 Foreuse à circulation inverse sur chenilles de 500 mètres

Le WR500RC-CS3 est une foreuse à circulation inverse sur chenilles de 500 mètres conçue principalement pour l'exploration minière et l'échantillonnage rapide sur site. Par rapport aux foreuses RC classiques, sa principale différence réside dans l'intégration du système d'échantillonnage cyclonique trois-en-un, qui regroupe le retour des cuttings, la séparation cyclonique, la division et la collecte des échantillons en un seul flux de travail, réduisant les opérations répétitives de transfert au sol et de division manuelle. Il est ainsi mieux adapté aux forages d'exploration continus et aux campagnes de prélèvement à grande échelle.

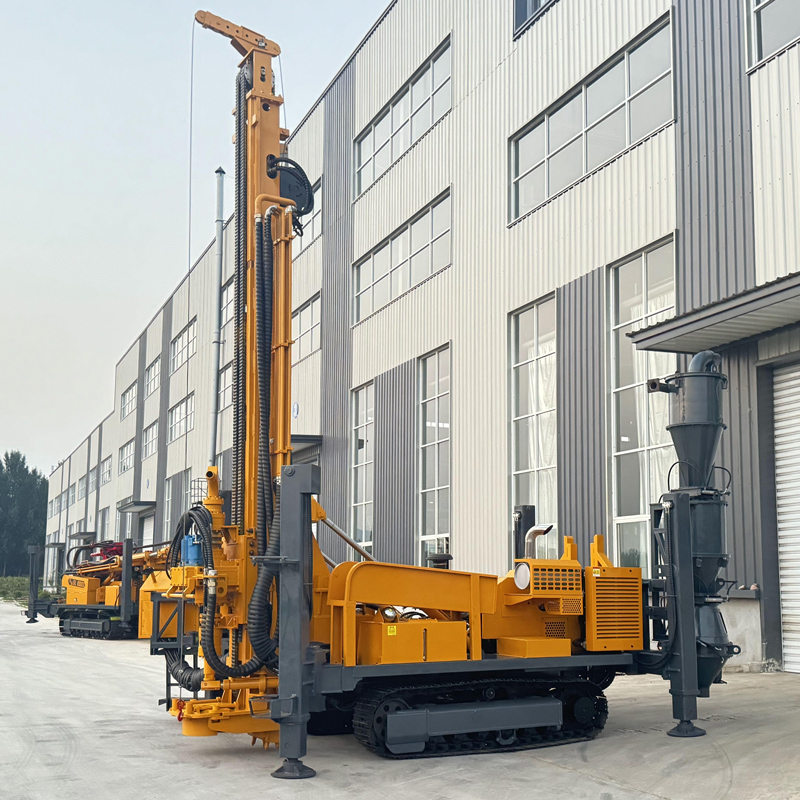

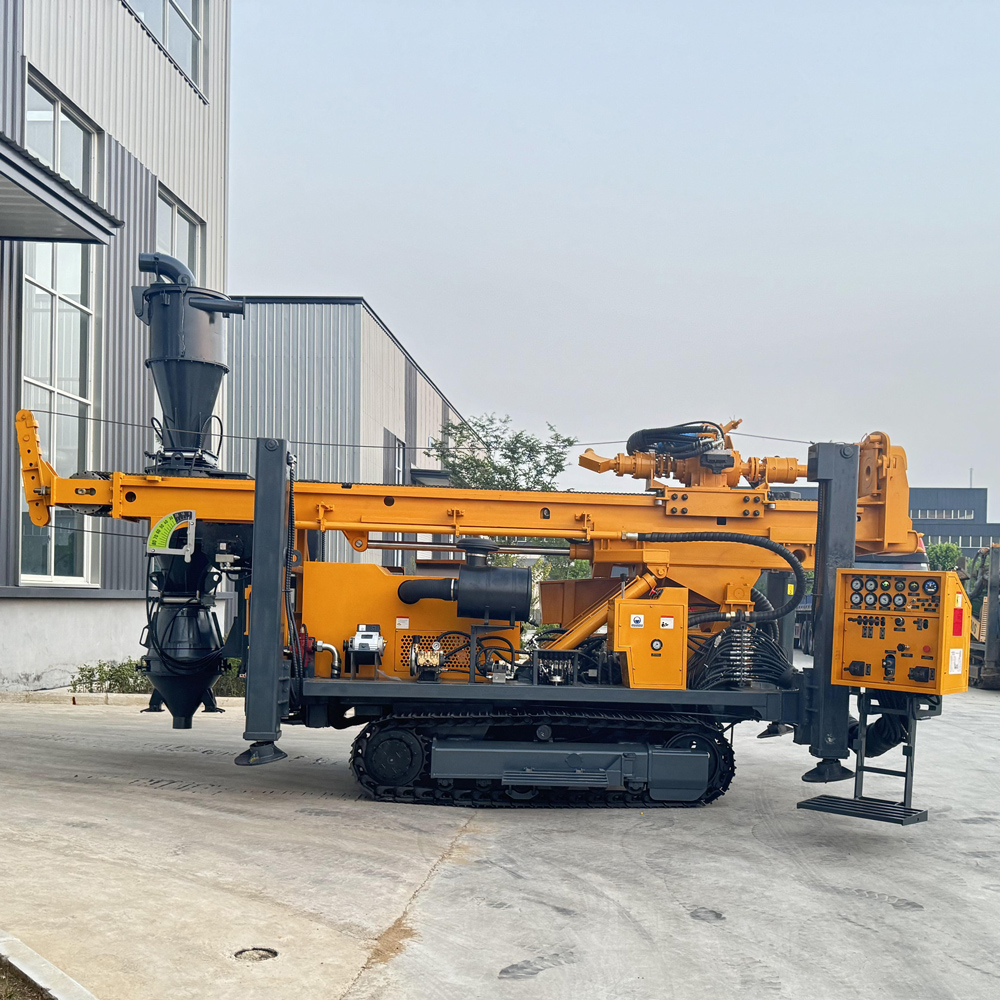

🌀 Le système d'échantillonnage cyclonique trois-en-un CS3 est le cœur de cet équipement

Le système CS3 intègre la séparation cyclonique, la division représentative et la collecte des échantillons dans un même dispositif. Les cuttings produits par le forage remontent à la surface via le tube intérieur des tiges RC à double paroi, puis entrent directement dans le système cyclonique qui sépare le flux d'air à grande vitesse des particules solides. Un mécanisme de division forme ensuite des échantillons utilisables pour l'enregistrement géologique et les analyses. Pour les projets d'exploration minière nécessitant un échantillonnage strict par profondeur, ce processus intégré permet de réduire les étapes intermédiaires.

🔄 Le retour des échantillons par le tube intérieur en circulation inverse réduit le risque de mélange entre les différents tronçons

Le forage à circulation inverse repose sur des tiges à double paroi créant un canal de retour indépendant : les cuttings remontent principalement par l'intérieur des tiges plutôt que par l'espace annulaire autour de celles-ci. Cela raccourcit le trajet de contact des échantillons avec les autres formations de la paroi du trou et contribue à réduire la probabilité de mélange de cuttings de profondeurs différentes. La représentativité finale des échantillons dépend toutefois du nettoyage du trou, du raccordement des tiges, de la stabilité du retour et de la gestion de l'échantillonnage sur site.

🧪 Forage, division et mise en sac s'enchaînent en continu

Le WR500RC-CS3 est adapté à un échantillonnage continu par intervalles de progression fixes. Chaque sac d'échantillon peut être étiqueté avec le numéro du trou, les profondeurs de début et de fin, la date et le numéro d'échantillon, ce qui facilite l'envoi ultérieur au laboratoire, l'archivage et la traçabilité. Pour les équipes d'exploration devant traiter un grand nombre d'échantillons en une journée, le système trois-en-un réduit le transvasement manuel, la division secondaire et les manipulations multiples, améliorant ainsi l'efficacité de l'organisation sur site.

🥇 Exploration aurifère : adapté à la vérification rapide d'anomalies sur de vastes zones

Les phases de prospection aurifère et de recherche périphérique nécessitent souvent de nombreux forages pour vérifier les anomalies de surface, la minéralisation sous couverture et l'extension des zones structurales. Le WR500RC-CS3 permet d'obtenir rapidement des échantillons de cuttings segmentés par profondeur, pour observer les variations de couleur, d'altération, de sulfures et de minéralisation, puis sélectionner les cibles prioritaires par analyses en laboratoire. Pour les zones à forte valeur, un forage carottier peut ensuite être utilisé pour obtenir des carottes complètes.

🟠 Prospection rapide par cuttings pour les projets de cuivre, fer et lithium

Les projets de cuivre, fer, lithium et autres minéraux peuvent également utiliser les échantillons RC pour évaluer rapidement les tendances stratigraphiques et de minéralisation. La profondeur de 500 mètres permet de couvrir une plus grande étendue verticale, particulièrement adaptée aux zones à couverture épaisse ou à gisements profonds. Pour les vastes zones d'exploration, la combinaison courante consiste à établir davantage de points de contrôle par forage RC, puis à réaliser un carottage fin sur les zones prioritaires.

📏 La profondeur de 500 mètres élargit le champ d'investigation des gisements et des eaux souterraines

Avec une profondeur maximale de 500 m et un diamètre de forage de 105 à 400 mm, le WR500RC-CS3 peut réaliser aussi bien des forages d'exploration minérale de profondeur moyenne que des puits d'eau profonds et des projets généraux d'eaux souterraines. Les exigences diffèrent selon l'usage : les forages d'exploration privilégient la qualité du retour d'échantillons et la gestion de la division, tandis que les puits d'eau se concentrent sur la stabilité de la paroi, la structure du puits et les couches productrices.

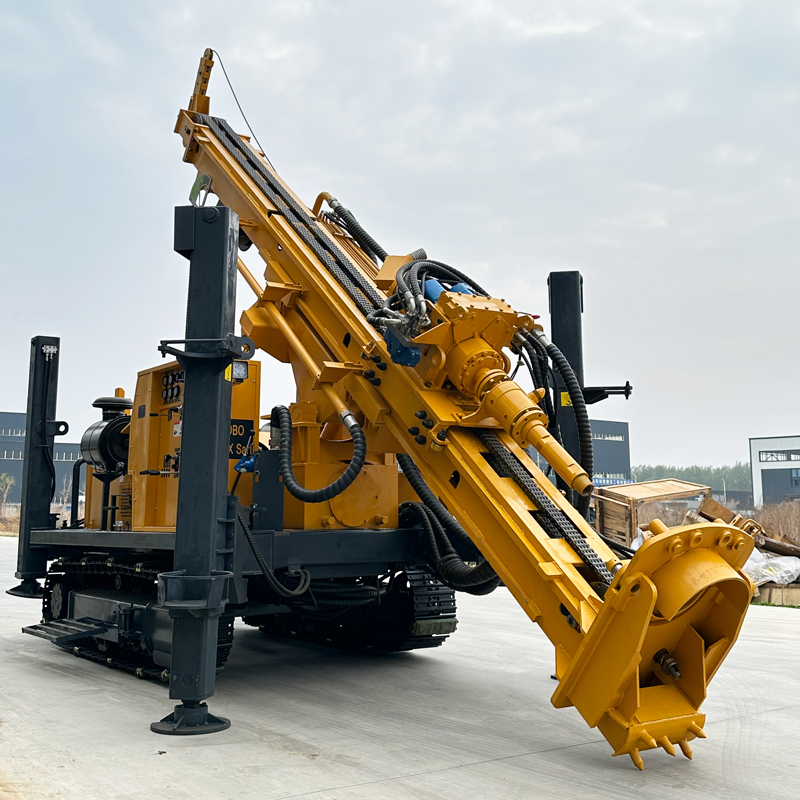

📐 Angles de travail de 45° / 90° pour contrôler les cibles inclinées

L'équipement prend en charge des angles de travail de 45° et 90°. Pour les gisements inclinés, les filons et les zones de faille, un forage incliné à 45° permet d'améliorer l'angle de traversée du minerai ; pour les puits d'eau, l'exploration de la couverture et les forages verticaux classiques, un angle de 90° peut être utilisé. L'angle de forage doit être déterminé avant le début des travaux en fonction de la coupe géologique, de l'attitude du gisement et des conditions du site.

💪 Force de levage de 25 T adaptée à la manipulation des tiges de 500 mètres

Force de levage de 25 T, poussée axiale de 7 T. À une profondeur de 500 mètres, le poids des tiges et le frottement de la paroi sont supérieurs à ceux d'un modèle de 400 mètres ; une capacité de levage accrue facilite les manœuvres normales de descente et de remontée, la manipulation des tiges RC et certaines opérations de tubage. En cas de résistance anormale à l'extraction, il convient d'abord de traiter le problème par le nettoyage du trou et l'analyse des paramètres, plutôt que de forcer sur la capacité de levage maximale.

🔄 Couple de rotation double régime 10000 / 5000 N·m

Couple de rotation maximal de 10000 / 5000 N·m, correspondant à une vitesse de rotation maximale de 75 / 150 tr/min. Le régime à couple élevé convient mieux aux grands diamètres et aux forages à forte charge, tandis que le régime à vitesse plus élevée convient aux tronçons à faible résistance. En forage RC, il faut surveiller simultanément la charge de rotation, l'impact du marteau fond de trou et l'état du retour d'échantillons pour garantir la stabilité du forage et de la récupération.

💨 Plage de pression d'air de 1,6 à 6 MPa adaptée aux forages pneumatiques à forte charge

La pression de travail recommandée est de 1,6 à 6 MPa, avec une consommation d'air recommandée de 16 à 55 m³/min. Pour le forage RC à 500 mètres, le compresseur doit non seulement entraîner le marteau fond de trou, mais aussi assurer le retour rapide des cuttings par le tube intérieur jusqu'à la surface ; la pression et le débit sont donc tous deux essentiels. Le choix réel doit tenir compte du diamètre, des spécifications du marteau RC, de l'altitude et de la dureté des roches.

🧹 Surveillance continue du volume de retour et de la propreté des échantillons

Lors de l'échantillonnage à circulation inverse, les géologues doivent surveiller en continu le volume de retour, la taille des particules, la couleur, l'humidité et les signes éventuels de contamination croisée. En cas de reprise du forage après un raccordement, un nettoyage ou un arrêt, les échantillons de transition doivent être traités selon les procédures du site pour éviter que des cuttings résiduels du tronçon précédent ne se mélangent à l'échantillon suivant.

🏷️ Le marquage des profondeurs et la numérotation des échantillons conditionnent la traçabilité des données

Le système d'échantillonnage trois-en-un améliore l'efficacité de la division, mais la gestion des échantillons doit rester normalisée. Chaque sac doit indiquer clairement le numéro du trou, le numéro d'échantillon, les profondeurs de début et de fin et la date ; les enregistrements de terrain doivent correspondre un à un aux sacs. Pour les échantillons miniers destinés au laboratoire, des doublons, des blancs et des standards doivent être prévus conformément aux exigences de contrôle qualité du projet.

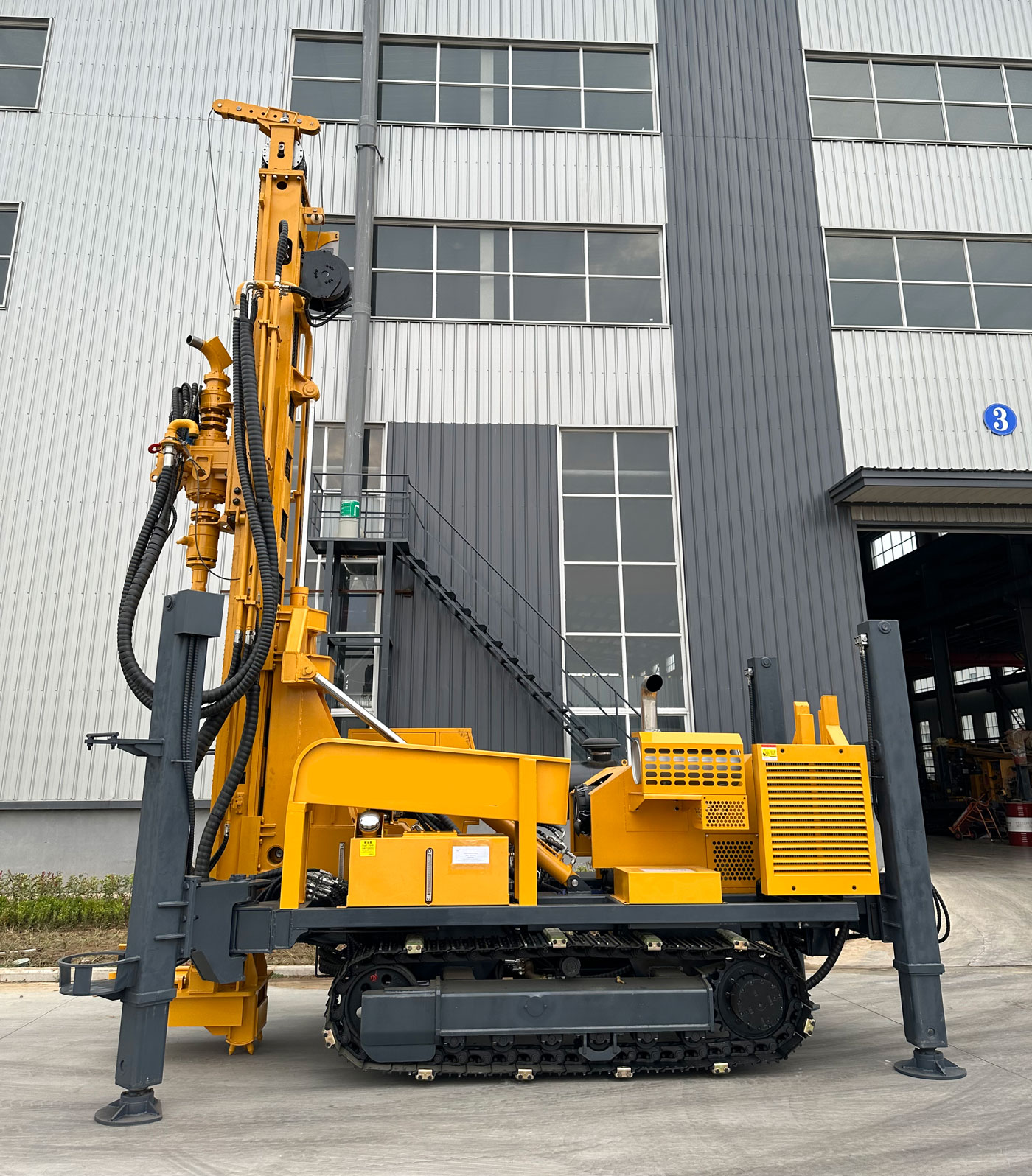

🚜 Châssis sur chenilles adapté aux zones minières et aux plateformes d'exploration isolées

La vitesse de déplacement est d'environ 2,5 km/h et l'angle de montée maximal de référence de 21°, ce qui convient aux routes empierrées de zones minières, aux sites d'exploration en plein air et aux terrains généralement irréguliers. Le poids total d'environ 12 T impose de vérifier la portance des routes, la surface de la plateforme et la sécurité des talus avant tout déplacement, sans se fier aux capacités de franchissement d'un petit équipement sur chenilles.

⚡ Moteur Cummins de 132 kW offrant une réserve importante pour le système RC

Le WR500RC-CS3 est équipé d'un moteur Cummins de 132 kW qui fournit la puissance pour la rotation, l'avance, le déplacement sur chenilles et les fonctions hydrauliques auxiliaires. Les chantiers de circulation inverse nécessitent souvent en parallèle un grand compresseur et un équipement d'échantillonnage ; l'approvisionnement en carburant, l'implantation des équipements et les espaces de maintenance doivent donc être planifiés à l'avance pour éviter l'encombrement des voies de circulation.

🧱 Les zones broyées et fracturées peuvent affecter la correspondance entre échantillons et profondeurs

Dans les zones de faille broyée, les brèches et les formations fissurées, des blocs peuvent se détacher de la paroi, séjourner temporairement dans le trou puis remonter en masse, affectant la correspondance entre échantillons et profondeurs. Les opérateurs doivent contrôler la vitesse d'avancement et maintenir un débit d'air stable, tandis que les géologues doivent renforcer les enregistrements dans les tronçons anormaux et, si nécessaire, signaler séparément la qualité des échantillons.

🌧️ Forage à la boue possible dans les couvertures meubles

Les couches supérieures de sol, argile, sable et gravier ne conviennent pas toujours au forage RC pneumatique direct. La documentation indique que ce modèle prend également en charge le forage rotatif à la boue : il est donc possible de stabiliser d'abord les tronçons supérieurs avec de la boue et un tubage, puis de passer à la circulation inverse ou au marteau fond de trou une fois la roche atteinte, améliorant ainsi la stabilité du trou.

💧 Également utilisable pour les puits d'eau profonds agricoles, industriels et miniers

Outre l'exploration minière, le WR500RC-CS3 peut être configuré pour l'irrigation agricole, l'approvisionnement industriel, l'eau de mine et le développement des eaux souterraines. Les projets de puits d'eau ne nécessitent pas forcément l'activation complète du système d'échantillonnage trois-en-un ; la méthode de forage et les équipements doivent être choisis selon l'objectif du puits pour éviter des étapes inutiles sur site.

🧵 Treuil auxiliaire de 1,5 T pour la manutention des tiges et des accessoires d'échantillonnage

Le petit treuil auxiliaire a une force de levage de 1,5 T et peut servir à déplacer le marteau RC, les tiges, les flexibles d'échantillonnage et autres outils. Autour du système cyclonique trois-en-un, des sacs d'échantillons et une zone d'opération sont généralement nécessaires ; lors du levage, il faut éviter que les charges suspendues ne pénètrent dans la zone de travail du personnel d'échantillonnage.

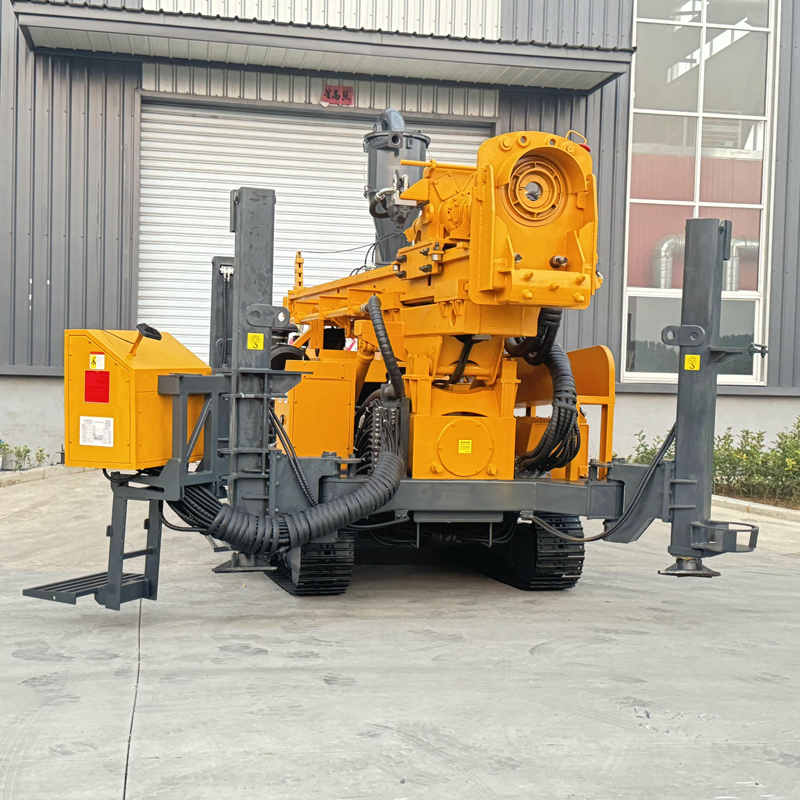

🦵 Vérins hydrauliques de 1,6 m pour la stabilité en couple élevé

Les vérins hydrauliques ont une course de 1,6 m et aident à mettre l'équipement de niveau et à le stabiliser. En particulier pour les forages inclinés à 45° et le forage RC à couple élevé, les directions d'effort sont plus complexes ; les vérins et la portance du sol influencent directement la stabilité de la machine et le contrôle de la trajectoire.

📦 Poids total de 12 T nécessitant une planification complète du site

Le poids total est d'environ 12 T et les dimensions hors tout d'environ 7 × 2,1 × 2,9 m. Outre la foreuse, un projet RC nécessite souvent un compresseur, un cyclone, un dispositif de division, des sacs d'échantillons et des véhicules de transport ; la surface de la plateforme et l'implantation des équipements doivent être conçues à l'avance pour garantir la fluidité du circuit de retour et la sécurité des passages.

🧰 Options : pompe à boue, pompe centrifuge, générateur et pompe à mousse

Selon la formation et la méthode de forage, des pompes à boue, pompes centrifuges, générateurs et pompes à mousse peuvent être ajoutés. Les projets à couverture meuble privilégient le système à boue, les projets en roche dure et RC dépendent davantage du compresseur et des outils pneumatiques, tandis que les formations à fortes pertes d'air peuvent nécessiter l'assistance de mousse. La configuration doit être combinée autour des besoins principaux du projet.

⚠️ Précautions pour le forage et l'échantillonnage RC

Avant chaque journée de travail, vérifier l'étanchéité des tiges RC à double paroi, le circuit de retour, le cyclone, le diviseur, les sacs d'échantillons, le moteur, le système hydraulique et les flexibles haute pression ; pendant les travaux, maintenir un retour continu et enregistrer précisément les profondeurs ; après l'arrêt, nettoyer rapidement les résidus de cuttings dans le système d'échantillonnage pour éviter toute contamination lors du forage ou du tronçon suivant.

En raison des variations des conditions géologiques, des outils de fond, de l'angle de forage et des méthodes opératoires, l'efficacité de forage, la profondeur atteinte, la récupération des échantillons et les résultats de réalisation des puits dépendent des conditions réelles du site.

📊 Principales caractéristiques techniques
