WR400RC

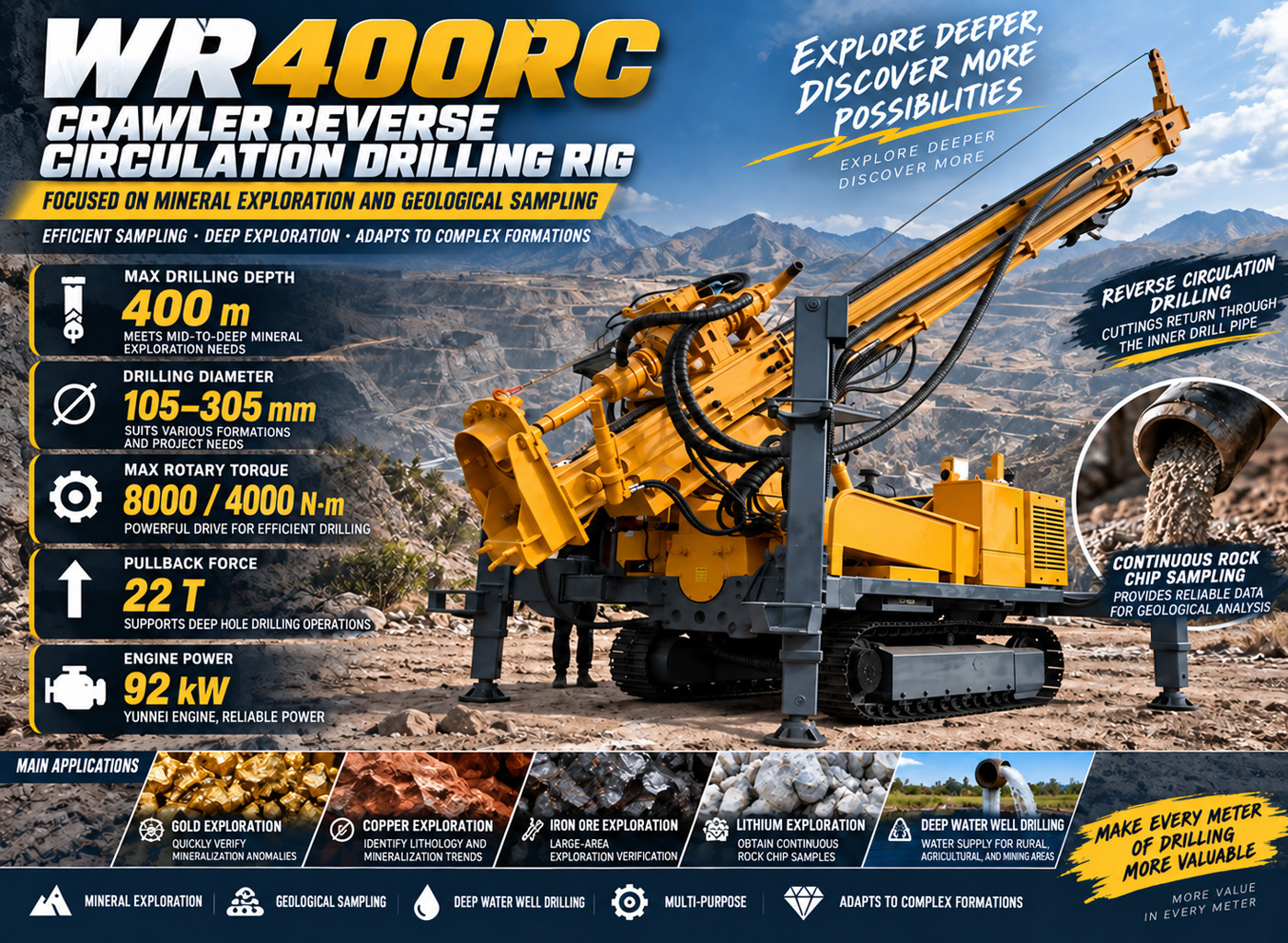

⛏️ Foreuse à circulation inverse sur chenilles WR400RC de 400 m

La WR400RC est une foreuse à circulation inverse sur chenilles qui combine exploration minière, échantillonnage géologique et construction de puits d'eau de profondeur moyenne à grande. Par rapport à une foreuse à eau classique, elle met davantage l'accent sur le retour des cuttings et la capacité d'échantillonnage par circulation inverse ; par rapport à une foreuse carotteuse, elle obtient principalement des échantillons de cuttings remontés par profondeur, et non des carottes continues. Avec une profondeur de forage maximale de 400 m et un diamètre de 105 à 305 mm, elle convient aux équipes d'exploration minière, aux sociétés de services géologiques et aux entrepreneurs de forage qui doivent réaliser à la fois des trous d'exploration et des puits d'eau.

🔄 Le cœur du forage à circulation inverse : faire remonter les cuttings par l'intérieur des tiges

Le forage à circulation inverse établit généralement un canal de retour indépendant au moyen de tiges à double paroi ; l'air comprimé entraîne l'outil de fond, puis les cuttings remontent rapidement en surface par le tube intérieur. Par rapport à l'évacuation classique par l'espace annulaire, cette méthode raccourcit le trajet de mélange des cuttings dans le trou, facilite la collecte d'échantillons par segments de profondeur et fournit une base pour l'interprétation géologique sur site et les analyses ultérieures.

🧪 Échantillonnage de cuttings très efficace, adapté à la phase précoce et à la validation rapprochée en exploration minière

L'avantage du forage RC n'est pas d'obtenir une carotte complète, mais d'obtenir rapidement des échantillons continus de cuttings. Pour l'exploration de l'or, du cuivre, du fer, du lithium et d'autres minéraux, les échantillons peuvent être collectés par intervalles de progression fixes, en notant les variations de couleur, de lithologie, d'altération et de minéralisation, puis envoyés au laboratoire pour analyse de teneur. Pour les projets nécessitant de nombreux trous afin de vérifier rapidement des zones anomaliques, la circulation inverse offre une efficacité de terrain élevée.

🥇 Exploration aurifère : validation rapide des anomalies de minéralisation et des limites du corps minéralisé

Dans les projets aurifères, la WR400RC peut être utilisée pour la vérification d'anomalies de surface, l'étude de la minéralisation sous couverture, le contrôle des limites du corps minéralisé et le forage d'extension périphérique. Par rapport au carottage continu, l'échantillonnage RC privilégie l'efficacité et le nombre d'échantillons ; il permet d'établir rapidement davantage de points de contrôle sur de vastes zones d'exploration, puis de décider quelles zones prioritaires nécessitent un complément de carottage.

🟠 Prospection du cuivre, du fer et du lithium

Les projets de cuivre, de fer et de lithium peuvent également utiliser des échantillons de circulation inverse pour identifier la lithologie, l'altération et les tendances de minéralisation. Dans les zones à couverture épaisse ou à affleurements peu visibles, l'obtention de cuttings à différentes profondeurs par des forages de 400 m aide les explorateurs à comprendre les variations stratigraphiques et les positions potentielles de minéralisation, et à orienter l'implantation des forages de la phase suivante.

📐 Angles de travail de 45° / 90° pour différents objectifs d'implantation

Les angles de travail indiqués sont de 45° et 90°, ce qui permet de réaliser des trous inclinés ou quasi verticaux selon les besoins du projet. Les trous verticaux conviennent aux eaux souterraines, à l'étude de la couverture et à une partie de l'exploration minière ; les trous inclinés à 45° peuvent être utilisés pour les corps minéralisés inclinés, les zones structurales ou la vérification de cibles spécifiques. Avant le début des travaux, la direction et l'angle du trou doivent être confirmés selon la conception géologique.

📏 Profondeur de 400 m couvrant l'exploration de profondeur moyenne et les projets de puits d'eau

Avec une profondeur maximale de 400 m et un diamètre de 105 à 305 mm, la WR400RC peut réaliser à la fois des trous d'exploration minière et des puits d'eau de profondeur moyenne à grande. La profondeur réelle dépend du diamètre, des tiges, de la capacité du compresseur, des conditions de terrain, de l'inclinaison du trou et de l'usure des outils ; la valeur de 400 m doit donc être comprise comme une capacité de référence dans une configuration typique.

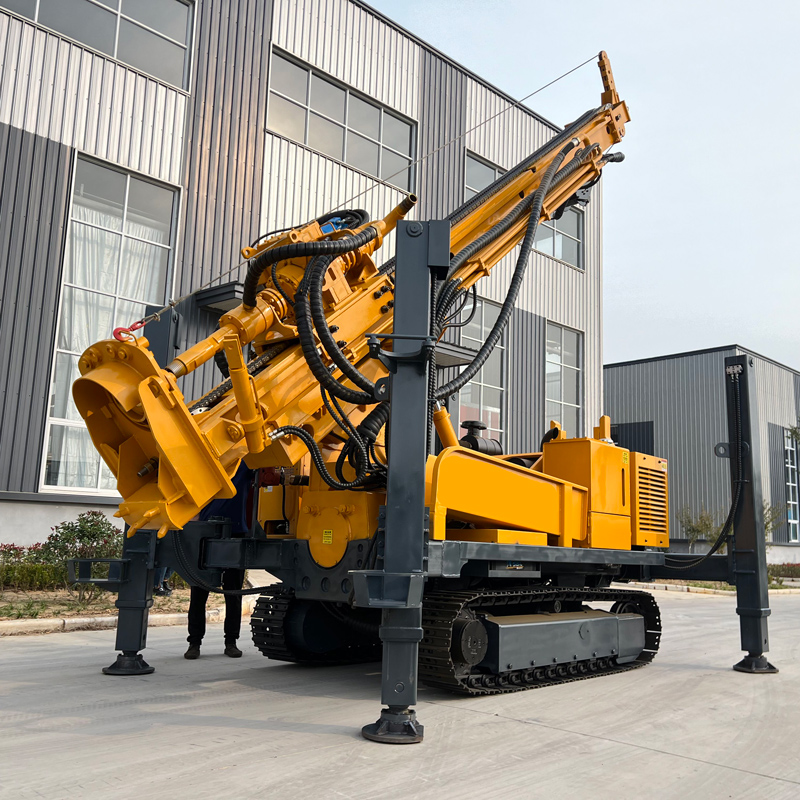

🔩 Tiges RC de 89 / 102 mm adaptées aux systèmes à circulation inverse conventionnels

Les diamètres recommandés des tiges RC sont de 89 / 102 mm, avec une longueur de 3 m. Les tiges RC ont une structure différente des tiges simples ; elles doivent garantir l'étanchéité des canaux intérieur et extérieur ainsi qu'un raccordement fiable. Pendant les travaux, il convient de vérifier régulièrement les raccords des tiges à double paroi, les joints et l'usure du tube intérieur afin d'éviter les fuites d'air et le mélange d'échantillons qui nuiraient à la qualité de l'échantillonnage.

💪 Force de levage de 22 T offrant une marge pour la manipulation des trains de tiges de 400 m

La WR400RC dispose d'une force de levage de 22 T et d'une poussée axiale de 6 T. Une capacité de levage élevée facilite la descente et la remontée des tiges, la récupération des outils et certaines opérations de tubage. En forage à circulation inverse, si la résistance à l'extraction augmente brusquement, il faut d'abord déterminer s'il y a des éboulements, un rétrécissement, un coincement ou une mauvaise évacuation des cuttings, puis prendre des mesures de nettoyage et de remontée progressive.

🔄 Couple de rotation à double régime de 8000 / 4000 N·m

Le système de rotation offre un couple maximal de 8000 / 4000 N·m, correspondant à une vitesse maximale de 75 / 150 tr/min. Le régime à couple élevé convient au forage de grand diamètre et à forte charge, tandis que le régime à vitesse élevée convient aux sections à faible résistance. En circulation inverse, il faut tenir compte simultanément de la coupe du trépan, de la percussion de fond et du retour des cuttings, sans rechercher uniquement la vitesse ou le couple.

💨 Pression de service de 1,2–3,5 MPa déterminant la capacité d'évacuation RC

La pression de service recommandée est de 1,2–3,5 MPa, avec une consommation d'air de 16–55 m³/min. Le forage RC exige à la fois une pression et un débit élevés du compresseur ; en particulier lorsque la profondeur augmente, que le diamètre s'accroît ou que la roche est dure, un débit d'air insuffisant réduit la vitesse de retour des cuttings et peut nuire à la continuité de l'échantillonnage et à la propreté du fond du trou.

🧹 L'état de retour des échantillons influence directement la qualité des données d'exploration

L'échantillonnage à circulation inverse ne consiste pas seulement à « forer vite », mais aussi à garantir un retour continu des échantillons selon la profondeur. Pendant les travaux, il faut observer la quantité de retour, la taille des particules, les variations de poussière et l'absence de mélange évident. À chaque ajout de tige, nettoyage ou reprise après arrêt, les segments de transition doivent être traités selon le protocole d'échantillonnage du site afin d'éviter le mélange d'échantillons de profondeurs différentes.

🏷️ Gestion des échantillons RC plus stricte que l'évacuation de puits d'eau classique

Pour l'exploration minière, les échantillons doivent être numérotés, pesés et emballés selon des intervalles de profondeur fixes, avec enregistrement du numéro de trou, de la profondeur, de l'heure et des anomalies. Le système d'échantillonnage, le cyclone ou le diviseur doivent également être nettoyés régulièrement. La WR400RC fournit une plateforme de forage ; la qualité finale des échantillons dépend aussi du processus d'échantillonnage sur site et des opérateurs.

💧 Également utilisable pour les puits d'eau profonde ruraux, agricoles et miniers

Bien que la WR400RC ait des caractéristiques marquées d'exploration minière, les documents la classent aussi parmi les applications principales pour les puits d'eau profonde. Pour l'approvisionnement en eau rurale, l'irrigation agricole, l'eau industrielle et l'exploitation des eaux souterraines minières, on peut choisir un marteau fond de trou, le forage à la boue ou d'autres méthodes adaptées selon le terrain et les exigences de construction du puits. La construction d'un puits d'eau n'exige pas nécessairement l'utilisation du système d'échantillonnage RC sur toute la profondeur.

⛏️ Approvisionnement en eau minière et exploration peuvent partager la même plateforme

Les projets miniers peuvent nécessiter à la fois des trous d'exploration et des puits pour l'eau domestique, l'abattage des poussières et l'eau auxiliaire de production. La WR400RC dispose de plusieurs méthodes de forage et peut adapter sa configuration selon l'objectif de chaque trou au sein d'un même projet, améliorant ainsi le taux d'utilisation de l'équipement. Les trous d'exploration privilégient la qualité des échantillons, tandis que les puits d'eau privilégient la stabilité du trou, le diamètre et les aquifères.

🌧️ Forage à la boue possible dans les couvertures meubles

Les sols, argiles, sables et graviers sont sujets à l'éboulement et ne conviennent pas toujours au forage RC pneumatique direct. Les documents indiquent que ce modèle prend en charge le forage à la boue ; dans les terrains meubles supérieurs, on peut donc choisir la circulation de boue et le tubage selon l'état de la paroi, puis passer au forage pneumatique ou à circulation inverse une fois dans une roche stable.

💎 Roches altérées et roches dures massives compatibles avec des marteaux fond de trou à moyenne et haute pression

L'équipement peut être équipé de marteaux fond de trou à moyenne et haute pression pour les roches altérées, fracturées et relativement massives. En roche dure, il faut surveiller le débit du compresseur, la lubrification du marteau, l'usure du trépan et l'état de retour des cuttings. Si le retour d'échantillons diminue, il faut vérifier rapidement les fuites d'air, l'étanchéité des tiges et l'accumulation éventuelle de cuttings au fond.

🧱 Attention au mélange d'échantillons dans les zones broyées et fracturées

Les zones de faille broyées sont sujettes aux éboulements et à l'élargissement local du trou ; les cuttings peuvent stagner dans le trou puis remonter en masse, ce qui dégrade la correspondance entre échantillons et profondeur. Pendant les travaux, il faut contrôler la vitesse d'avancement, maintenir un débit d'air stable et consigner les sections anormales. Si la précision d'échantillonnage est élevée, il convient de renforcer la surveillance des variations de retour par le personnel géologique sur site.

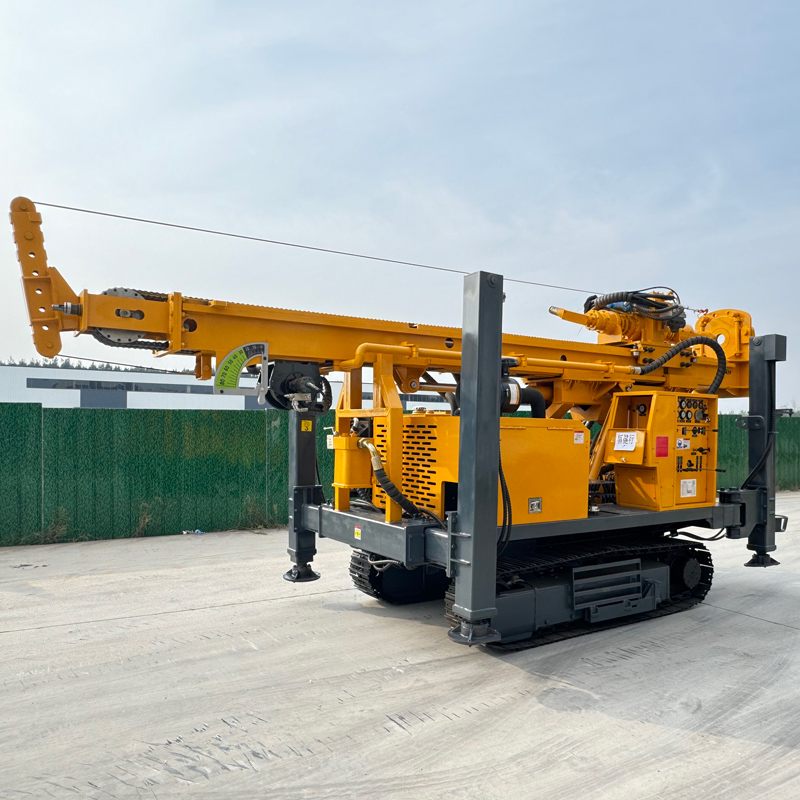

🚜 Châssis sur chenilles adapté aux sites miniers et aux déplacements en terrain

La WR400RC se déplace à environ 2,5 km/h, avec une pente maximale de référence de 21° et un poids total d'environ 11 T. Le châssis sur chenilles convient aux pistes de gravier minières, aux plateformes de chantier en terrain et aux sols généralement irréguliers. En raison du poids important, il faut vérifier la portance du sol, la pente et l'itinéraire de transport avant tout déplacement.

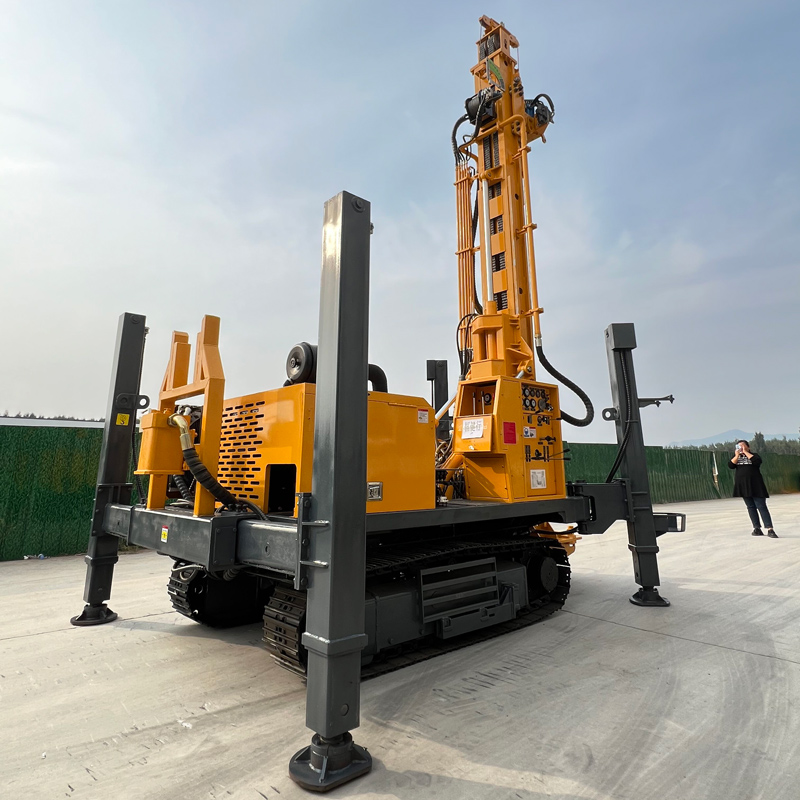

⚡ Moteur Yuchai de 92 kW répondant aux besoins hydrauliques de plusieurs systèmes

L'équipement utilise un moteur Yuchai de 92 kW, qui fournit la puissance à la rotation, à l'avance, au déplacement sur chenilles et aux systèmes hydrauliques auxiliaires. Les projets à circulation inverse sont généralement accompagnés d'un compresseur, d'équipements d'échantillonnage et de division ; il faut donc planifier à l'avance le carburant, l'implantation des équipements et les voies de circulation pour éviter les interférences entre systèmes.

🦵 Vérins hydrauliques de 1,6 m assurant la stabilité en forage incliné et à couple élevé

Les vérins hydrauliques ont une course de 1,6 m et servent à la mise à niveau et au soutien pendant le forage. En particulier pour les trous inclinés à 45°, la stabilité de l'équipement influence directement le contrôle de la direction et la sécurité des opérations. Sur sol meuble, il faut ajouter des plaques d'appui pour éviter l'enfoncement des vérins lors d'un forage prolongé à forte charge.

🧵 Treuil auxiliaire de 1,5 T facilitant la manutention des tiges et accessoires

Le petit treuil auxiliaire a une force de levage de 1,5 T et peut servir à déplacer les tiges RC, les marteaux fond de trou, les accessoires d'échantillonnage et autres outils de chantier. L'utilisation du treuil doit respecter la charge nominale et éviter la présence de personnel sous les charges suspendues ou dans l'axe du câble.

📦 Poids total de 11 T et implantation sur site

Le poids total est d'environ 11 T, pour des dimensions d'environ 7 × 1,85 × 2,86 m. Sur un site d'exploration minière, outre la foreuse, il peut y avoir un compresseur, un cyclone, un diviseur, des sacs d'échantillons et des véhicules ; il faut donc planifier à l'avance la surface de la plateforme de forage afin de garantir les passages et les distances de sécurité.

🧰 Pompe à boue, pompe centrifuge, générateur et pompe à mousse en option

L'équipement peut être configuré avec une pompe à boue, une pompe centrifuge, un générateur et une pompe à mousse selon le projet. Les projets à forte proportion de terrains meubles dépendent davantage du système à boue ; les terrains à fortes pertes d'air peuvent nécessiter une assistance par mousse ; les sites miniers isolés peuvent avoir besoin d'un générateur autonome. La configuration spécifique doit être déterminée en fonction de la méthode de forage principale et des conditions de base du site.

⚠️ Précautions de forage et d'échantillonnage

En exploration minière, il faut vérifier en priorité l'étanchéité des tiges RC, les conduites de retour d'échantillons et les équipements d'échantillonnage afin de garantir la continuité et la numérotation correcte des échantillons ; pour les puits d'eau, l'attention porte sur la paroi, le tubage et les aquifères. Quelle que soit l'utilisation, il convient de contrôler quotidiennement le moteur, le système hydraulique, les flexibles haute pression, la tête de rotation, les vérins et les raccords de tiges.

En raison des différences de conditions géologiques, d'outils de fond, d'angle de forage et de méthodes opératoires, l'efficacité de forage, la profondeur, la récupération des échantillons et le résultat final du puits doivent être évalués selon les conditions réelles du site.

📊 Principales caractéristiques techniques
