CR1200I

⛏️ Foreuse carottière hydraulique intégrée CR1200I pour 1 200 m

La CR1200I est davantage destinée à la validation des ressources profondes et à l'augmentation continue des réserves minières. Par rapport aux machines conventionnelles de profondeur moyenne, elle améliore le couple de la tête de rotation, le débit hydraulique, le diamètre de passage du serre-tige et le système de câble, ce qui la rend adaptée aux projets d'exploration qui, après avoir obtenu certains résultats géologiques, doivent poursuivre vers les zones profondes ou périphériques du corps minéralisé.

🧭 Équipement pour trous profonds après le passage de la « recherche » au « contrôle » du minerai

Une fois qu'un corps minéralisé est découvert, l'accent passe généralement de la présence de minéralisation à la profondeur d'extension, aux limites, à la continuité et aux variations de la teneur en profondeur. La CR1200I a une profondeur de forage de référence de 1 200 m en diamètre N et de 1 600 m en diamètre B, ce qui la rend plus adaptée aux trous de contrôle des corps minéralisés profonds, aux trous d'exploration complémentaires et aux forages de mise à niveau des ressources.

🥇 Or profond : adapté à l'étude de l'extension du corps minéralisé et du contrôle structural

Dans les projets d'or profond, la minéralisation est souvent liée à des failles, des zones de cisaillement, des veines de quartz et des zones d'altération. En forant des trous à différents angles pour recouper les structures cibles, on obtient des carottes continues permettant d'analyser l'épaisseur de la zone minéralisée, les variations de l'encaissant, les relations de superposition structurale et les caractéristiques d'extension en profondeur, fournissant ainsi des preuves géologiques plus directes pour le développement en profondeur et l'évaluation des ressources.

🟠 Cuivre et systèmes porphyriques : adaptés à la traversée de couvertures épaisses et d'altérations polyphasées

Les grands gisements de cuivre et porphyriques présentent souvent une couverture épaisse, une zonation d'altération complexe et des corps minéralisés de grande taille. La tête de rotation à haute vitesse et le couple maximal de 2 200 N·m de la CR1200I permettent d'ajuster les paramètres de forage dans différentes lithologies, en tenant compte des roches dures et des zones broyées locales.

🧱 Capacité de traitement des failles profondes et des zones broyées

Dans les forages profonds, les zones de faille, les brèches, les zones de roche broyée et les zones de fractures denses sont souvent plus difficiles à traiter que la roche dure simple. Il convient alors de réduire la longueur des passes, de surveiller la pression de pompe et les variations de retour d'eau, et d'ajuster la boue, le tubage et les paramètres de forage en fonction de la stabilité de la paroi. La force de levage de 160 kN offre une marge suffisante pour le remontage des outils et la récupération en sections complexes.

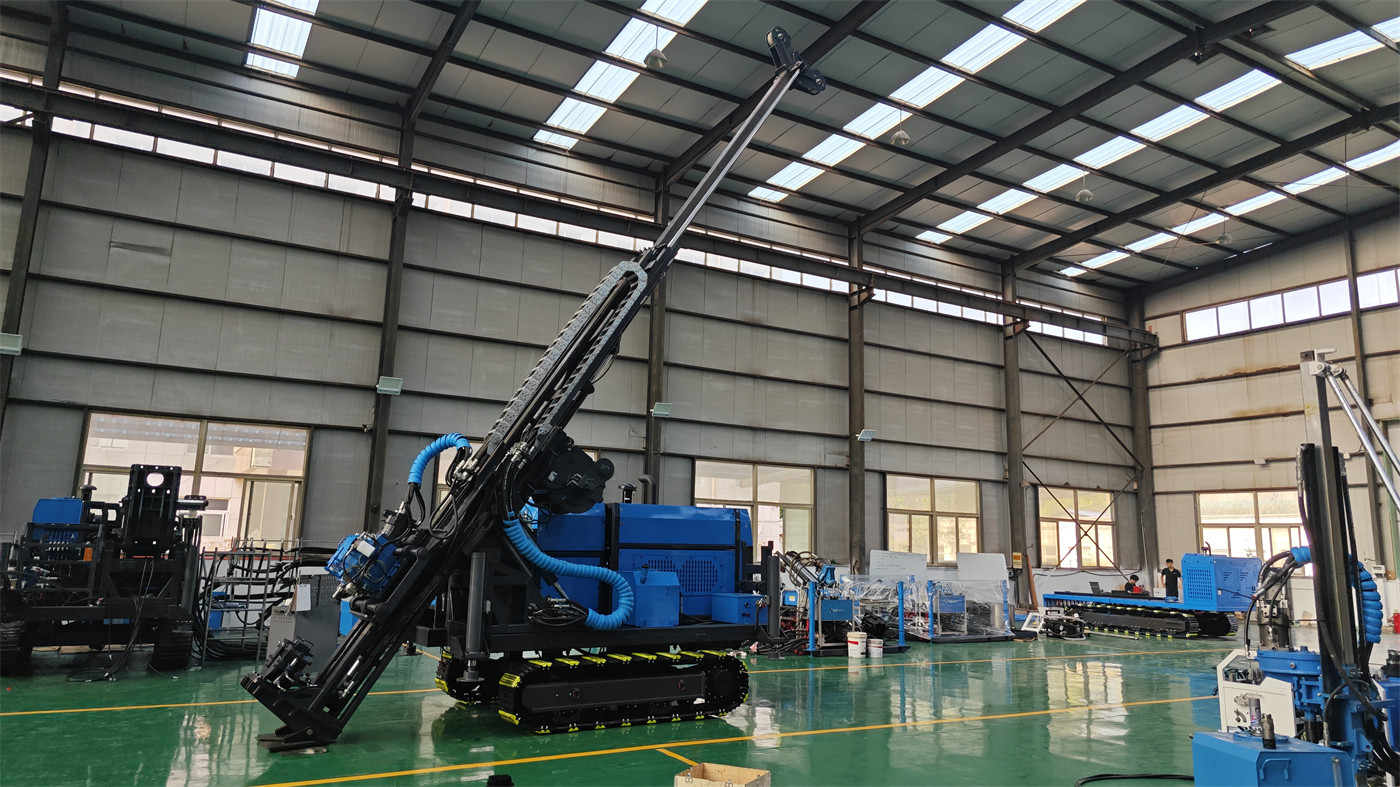

📐 Plage de 45° à 90° pour un forage multidirectionnel

Pour les corps minéralisés inclinés, stratiformes ou contrôlés par des structures, les trous inclinés permettent de recouper plus efficacement les zones cibles. Cette machine supporte des angles de forage de 45° à 90°, ce qui permet de s'adapter aux profils géologiques, aux pendages connus et à la disposition des lignes d'exploration, plutôt que de se limiter à un forage vertical unique.

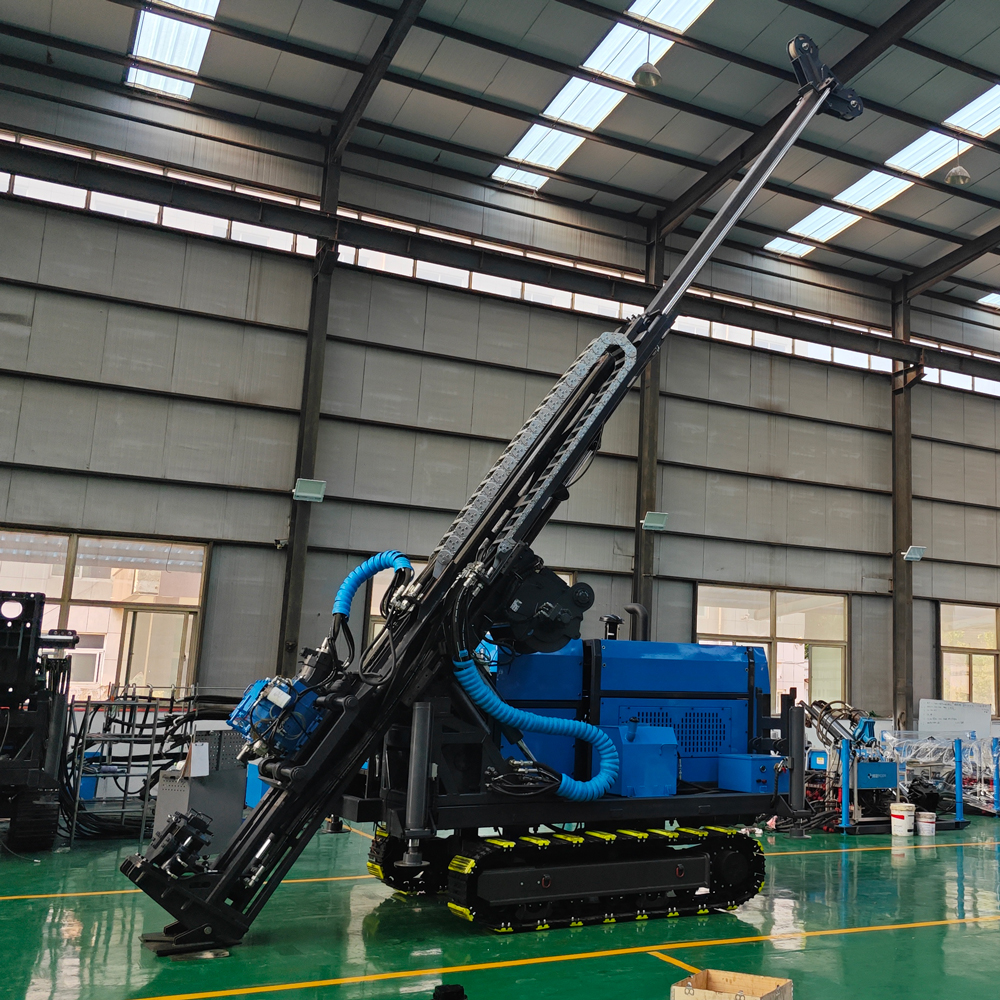

🔄 Haute vitesse de 1 500 tr/min et changement de vitesse à plusieurs étages

La tête de rotation utilise une transmission par engrenages, avec une vitesse maximale de 1 500 tr/min, un couple maximal de 2 200 N·m et des rapports de démultiplication de 1:2,2 / 1:3,3. Les différentes combinaisons de vitesse et de couple permettent de s'adapter plus souplement aux différents diamètres de carottage et duretés de roche, en particulier lorsque des couches de roches alternées se présentent en profondeur.

🧲 Alésage de 150 mm du serre-tige pour une meilleure compatibilité des outils

Le serre-tige a un alésage de 150 mm, compatible avec les systèmes de tiges courants NQ, HQ, PQ, NTW, HTW, et utilise un serrage hydraulique avec une structure anti-délogement par gravité en forme de coin. Le grand alésage offre plus de marge pour différents diamètres de tiges, tubages et opérations en tête de trou.

🧵 Capacité de câble de 1 200 m et vitesse de levage de 116 m/min

Le treuil à câble a une capacité de 1 200 m et une vitesse de levage de 116 m/min, adapté à l'extraction fréquente du tube intérieur dans les sections profondes. À mesure que la profondeur augmente, le temps consacré au carottage par câble augmente considérablement, de sorte que la vitesse et la capacité du treuil affectent directement le temps auxiliaire par passe en forage profond.

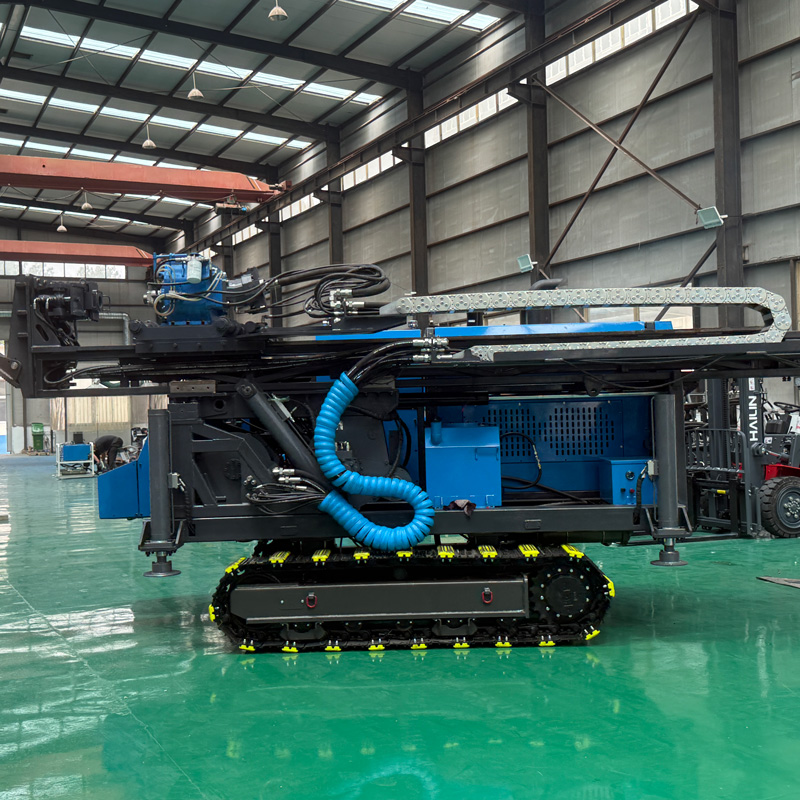

🛢️ Pompe principale de 300 L/min et pression de 28 MPa

Le système hydraulique comprend une pompe principale avec un débit de 300 L/min et une pression de 28 MPa, une pompe auxiliaire avec un débit de 120 L/min et une pression de 21 MPa, et un refroidissement par air et par eau. Pour les forages profonds de longue durée, le débit élevé du système hydraulique ne vise pas seulement à être « plus rapide », mais surtout à garantir une réponse stable des multiples actionneurs sous des charges élevées.

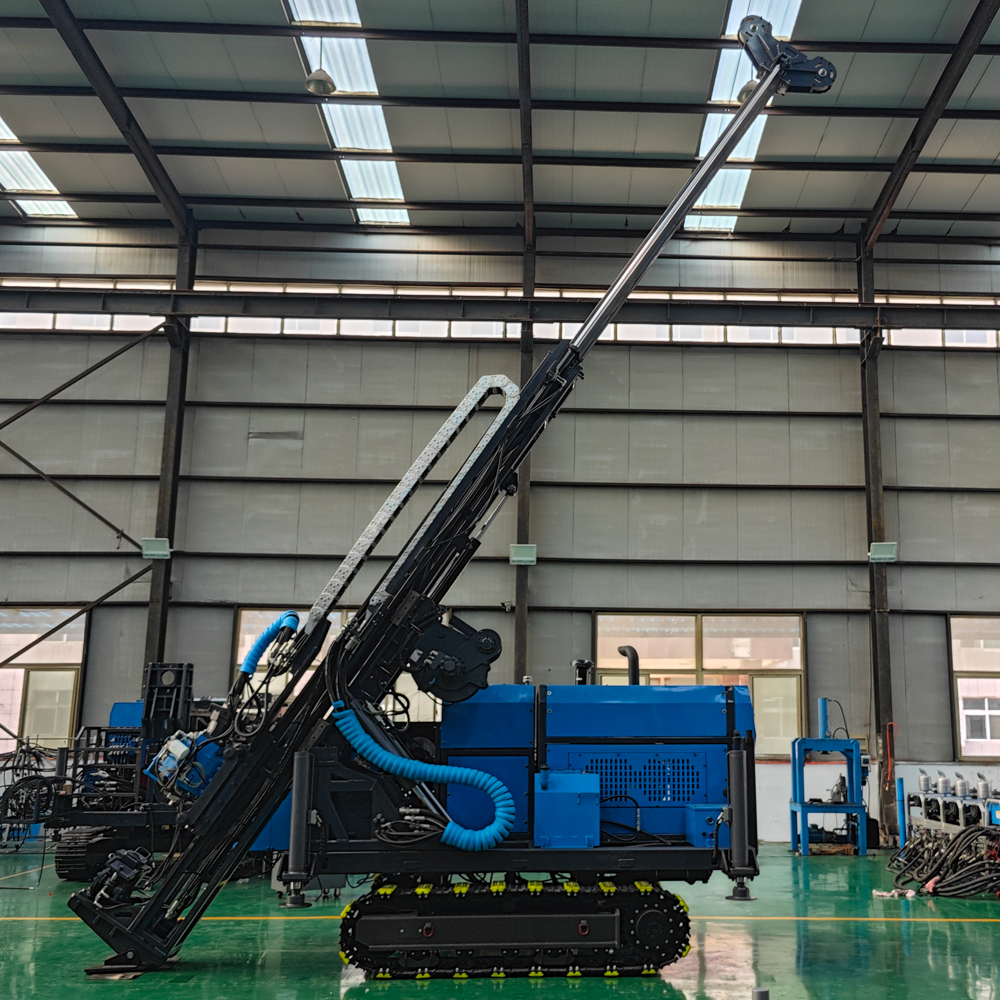

💧 Système de boue de 150 L/min pour la circulation en forage profond

Le système de boue a un débit de 150 L/min et une pression de 7 MPa, utilisé pour le transport des cuttings, le refroidissement de l'outil et la stabilisation de la paroi. Face aux fractures, aux retours d'eau instables et aux pertes locales dans les trous profonds, il convient d'ajuster la viscosité de la boue, la perte d'eau et les paramètres de circulation en fonction des conditions du trou, et de prendre des mesures de colmatage ou de protection de la paroi si nécessaire.

⛏️ Extension des limites et mise à niveau des ressources minières

La CR1200I convient aux projets en phase de détail, d'exploration ou de production minière, pour le resserrement des forages en périphérie du corps minéralisé, le contrôle des limites en profondeur, la vérification des piliers, l'exploration sous la zone d'exploitation et la mise à niveau des catégories de ressources. Les carottes continues peuvent être combinées avec la diagraphie, les analyses et les modèles géologiques 3D pour améliorer la fiabilité de l'évaluation des ressources profondes.

🌍 Types de minéraux et de projets applicables

Elle peut être utilisée pour l'exploration de l'or, du cuivre, du plomb-zinc, du nickel, du lithium, du fer et des métaux polymétalliques, ainsi que pour les grandes études géotechniques, les études de structures profondes et les projets géoscientifiques nécessitant des informations continues sur les carottes. Pour différents minéraux, les paramètres de la machine sont les mêmes, mais les outils, les trépans, la boue et les procédures en tête de trou doivent être configurés en fonction des conditions de terrain.

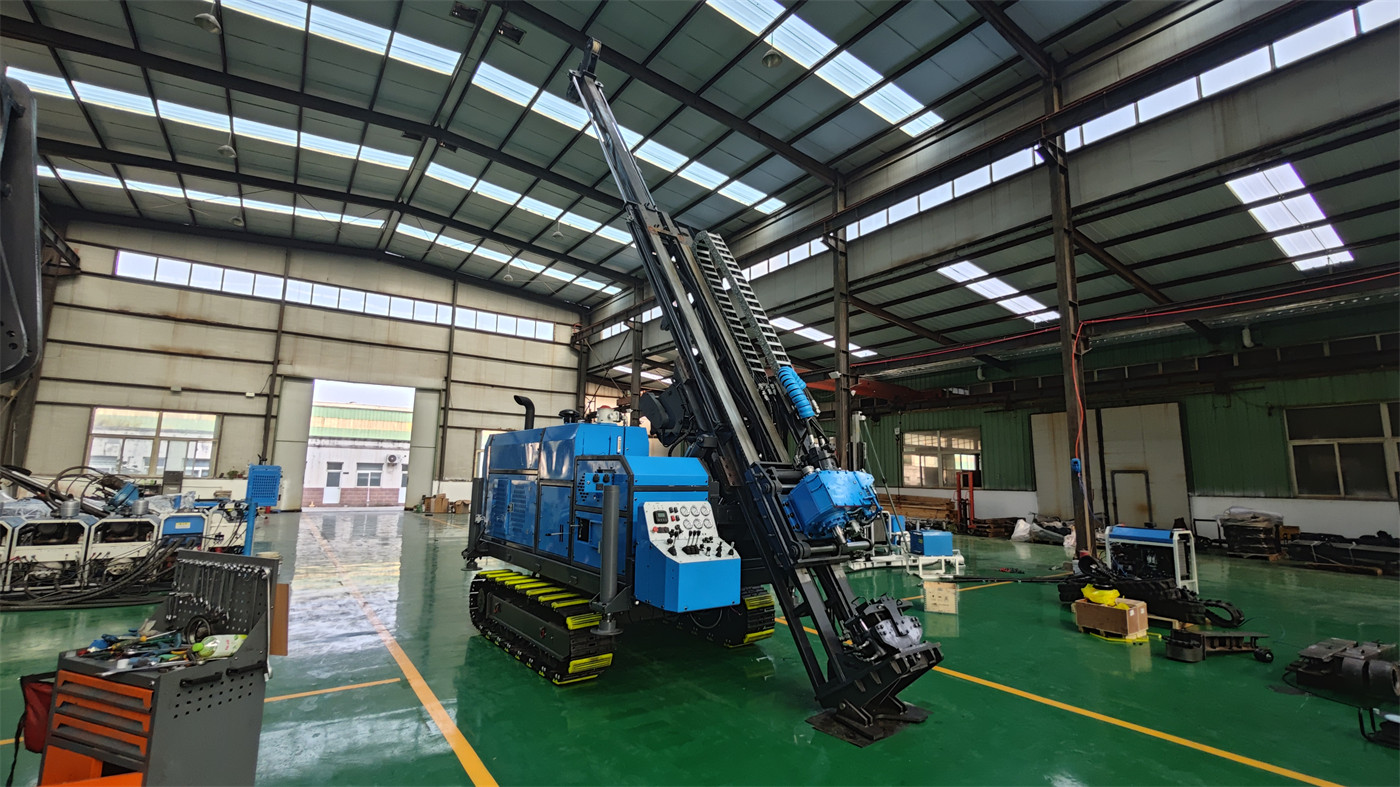

🏔️ Structure sur chenilles intégrée pour réduire la complexité des déplacements en projets profonds

Le forage profond dure souvent longtemps et nécessite de nombreux équipements auxiliaires, de sorte que chaque changement de position de forage entraîne des coûts d'organisation élevés. La plate-forme sur chenilles intégrée réduit les démontages et remontages répétés entre la centrale de puissance, le module hydraulique et le mât, ce qui facilite les déplacements courts entre les plates-formes de la mine et convient aux zones d'exploration avec des forages continus.

⚠️ Précautions pour le forage profond

Au-delà de 1 000 m, il faut accorder une attention particulière au contrôle de l'inclinaison, à l'usure des tiges, à l'état du câble, aux performances de la boue et aux variations de résistance dans le trou. Si une diminution du retour d'eau, un couple anormal, une augmentation de la résistance au levage ou un changement de sable dans le retour se produisent, il faut évaluer rapidement les risques de perte, d'effondrement, de rétrécissement ou de coincement, et éviter de continuer à forer en aveugle.

Étant donné que les conditions géologiques réelles, les outils dans le trou, l'angle de forage et les méthodes d'opération peuvent varier, l'efficacité finale du forage, la profondeur atteinte et la récupération des carottes dépendent des conditions sur le site.

📊 Principales spécifications techniques
