Foreuse pour puits d'eau sur chenilles
Le WR220SE est une foreuse de puits d'eau sur chenilles de 220 m qui met l'accent sur la compacité, la flexibilité, la double utilisation eau/air et un excellent rapport qualité-prix. Par rapport aux modèles de base de 200 m, il offre une profondeur de forage accrue tout en conservant un châssis compact et un poids total réduit, ce qui le rend adapté aux zones rurales, aux champs, aux vergers, aux élevages et aux chantiers à espace limité. Pour les clients qui doivent fréquemment se déplacer, disposent d'un budget limité mais souhaitent couvrir davantage de projets de puits d'eau conventionnels, cet équipement présente une grande utilité.
Le E de WR220SE désigne une version au excellent rapport qualité-prix. Le positionnement du produit ne vise pas la puissance élevée et les configurations complexes des gros équipements de forage profond, mais conserve les capacités essentielles dans la plage de profondeur de 220 m couramment utilisée pour les puits d'eau. La puissance de 48 kW, la force de levage de 13 T, le couple de rotation de 3400–4700 N·m et le forage eau/air permettent de couvrir de nombreux projets ruraux et agricoles tout en maîtrisant les coûts d'acquisition, de transport et de maintenance.
Les dimensions hors tout sont d'environ 3950 × 1750 × 2250 mm pour un poids d'environ 4,7 T, ce qui en fait une foreuse de puits d'eau sur chenilles de taille petite à moyenne. Pour les routes de village, les allées de vergers, les bordures de champs, les cours et les chantiers clôturés, ce châssis compact accède plus facilement et permet d'ajuster les positions de forage, tout en réduisant la dépendance aux gros véhicules de transport et aux grandes surfaces de travail.
Le WR220SE convient aux puits d'irrigation agricole, aux puits de vergers, à l'approvisionnement en eau des pépinières et aux projets d'eau de serre. La profondeur de 220 m offre une plus grande marge de recherche d'eau que les équipements plus petits, particulièrement adaptée aux zones vallonnées, aux zones de culture sèche et aux zones d'irrigation saisonnière où la nappe phréatique varie fortement. La profondeur réelle du puits doit toutefois être déterminée en fonction des données hydrogéologiques locales et de la position de l'aquifère.
Dans les villages isolés ou mal desservis par l'approvisionnement centralisé, l'équipement peut être utilisé pour les puits domestiques, les petits puits publics et les projets d'approvisionnement en eau à l'échelle du village. La plage de diamètres de forage de 140–254 mm peut être choisie en fonction des spécifications du tubage, de la taille de la pompe submersible et du débit prévu. Lors de la réalisation du puits, il convient également de positionner correctement les crépines et les sections de scellement en fonction de l'aquifère.
Les élevages ont souvent besoin d'eau potable, de nettoyage et de production relativement stable. Le WR220SE peut être utilisé pour les puits d'abreuvement du bétail, les puits auxiliaires d'élevage et les petits projets d'approvisionnement en eau des zones pastorales. La motorisation diesel permet à l'équipement de travailler de manière autonome sur des sites sans réseau électrique fixe, ce qui convient aux environnements agricoles et d'élevage éloignés.

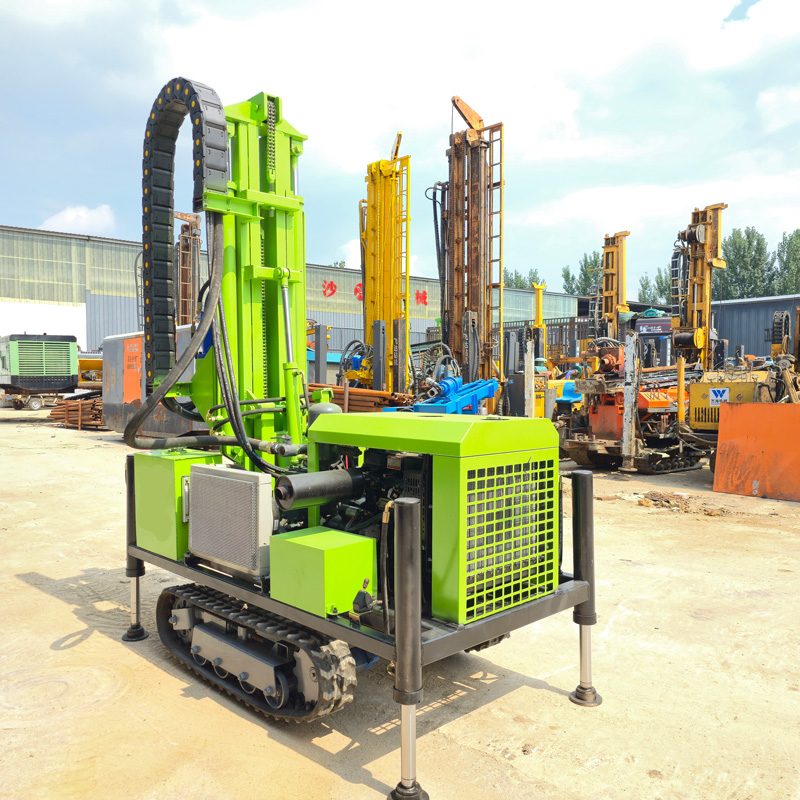

Le WR220SE prend en charge le forage à l'eau et à l'air, ce qui permet de choisir la méthode la plus adaptée aux conditions de terrain. Pour les couches de sol, d'argile et les morts-terrains meubles, on privilégiera la stabilisation du trou et l'évacuation des déblais ; dans les roches altérées ou les formations rocheuses plus compactes, on pourra utiliser un marteau fond de trou et un compresseur d'air pour le forage pneumatique. La double utilisation eau/air n'est pas un simple commutateur : il faut choisir la méthode de forage en fonction de la stabilité des parois, de l'évacuation des déblais et de la dureté de la formation.
Les formations rocheuses altérées se forent généralement rapidement, mais la structure des parois peut être instable. Pendant les travaux, il convient de contrôler la vitesse d'avancement en fonction des chutes de blocs, du rétrécissement du trou et du retour d'eau, et de prendre rapidement des mesures de tubage ou de nettoyage. Dans les formations plus compactes, il faut utiliser un marteau fond de trou, un trépan et un compresseur appropriés pour coordonner l'impact, la rotation et l'évacuation des déblais.
Les couches de sable et de gravier sont sujettes à l'effondrement, à l'enterrement des tiges et à l'élargissement du trou, surtout lorsque l'eau souterraine est abondante. Dans ces formations, il faut privilégier la protection des parois et le tubage de suivi, et si nécessaire utiliser le forage à l'eau ou d'autres méthodes de stabilisation, plutôt que de compter uniquement sur le forage pneumatique pour traverser rapidement.
Les fissures et les zones broyées peuvent provoquer des fuites d'air, des chutes de blocs, des coincements et des anomalies d'évacuation. Dans ces sections, il convient de réduire la vitesse d'avancement, de maintenir un nettoyage continu et de surveiller les variations de pression d'air et de retour d'eau. Si la zone broyée est épaisse, on peut utiliser un tubage ou un traitement par sections pour améliorer la stabilité des parois.

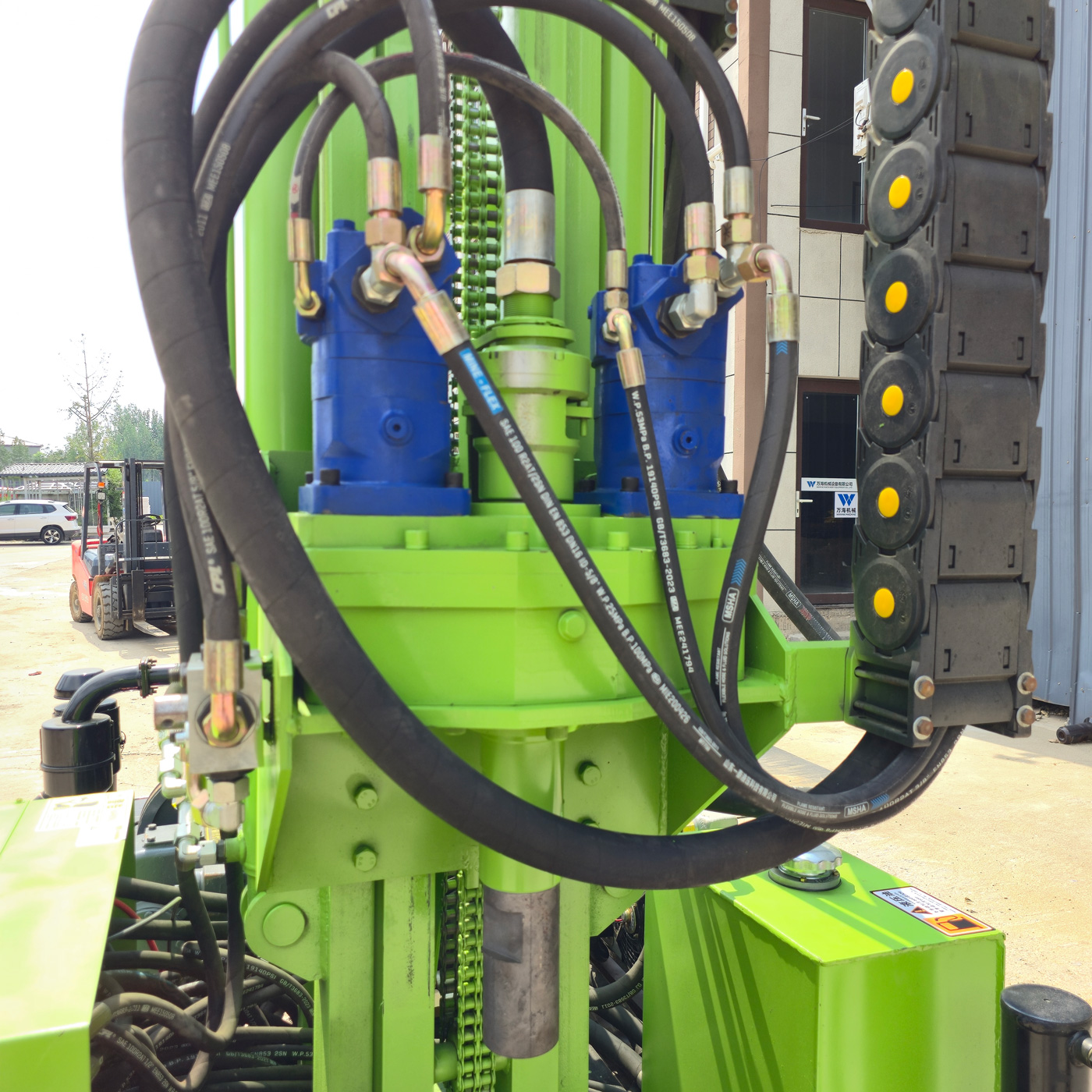

Le couple de rotation est de 3400–4700 N·m et la vitesse de rotation de 45–70 tr/min, ce qui couvre la plupart des projets de puits d'eau conventionnels de 220 m. Les paramètres de rotation doivent être adaptés aux tiges, au trépan, au marteau fond de trou et à la formation ; dans les roches compactes, on peut maintenir une vitesse stable, tandis que dans les zones broyées ou en cas de résistance accrue, il faut réduire la vitesse et l'avancement.
La force de levage de 13 T permet de remonter et descendre les tiges, de manipuler les outils et d'effectuer une partie des opérations de tubage. Si la résistance à l'extraction augmente continuellement, si le retour d'eau diminue brusquement ou si la rotation des tiges est irrégulière, il faut d'abord vérifier les parois, l'évacuation des déblais et l'état des tiges, puis procéder au nettoyage, à une remontée douce ou au tubage, plutôt que de forcer avec la force de levage maximale.
La vitesse de remontée rapide de 30 m/min et la vitesse d'avance rapide de 60 m/min servent principalement aux déplacements rapides de la tête d'entraînement et à la manipulation des tiges, ce qui réduit les temps non productifs. L'efficacité réelle de pénétration dépend de la dureté de la formation, du diamètre du trou, de l'usure des outils, de la capacité du compresseur et de la méthode de travail ; la vitesse d'avance rapide ne doit pas être confondue avec la vitesse de forage réelle.
En cas de forage au marteau fond de trou, le compresseur d'air est un équipement auxiliaire déterminant pour l'efficacité. Pression de service de référence : 1,7–2,5 MPa ; consommation d'air : 17–31 m³/min. Lorsque le diamètre du trou augmente, que la roche durcit ou que l'altitude s'élève, les exigences de débit du compresseur sont plus élevées ; il faut donc le choisir en fonction des spécifications réelles du marteau fond de trou, et pas seulement de la pression.
L'équipement est doté d'un mât de 2,6 m et d'une longueur d'avance de 3,3 m en une passe, compatible avec des tiges de 1,5 m, 2,0 m et 3,0 m. Cette configuration concilie compacité et efficacité de manipulation des tiges, adaptée aux déplacements fréquents des petites foreuses sur chenilles et aux travaux quotidiens de forage de puits d'eau.

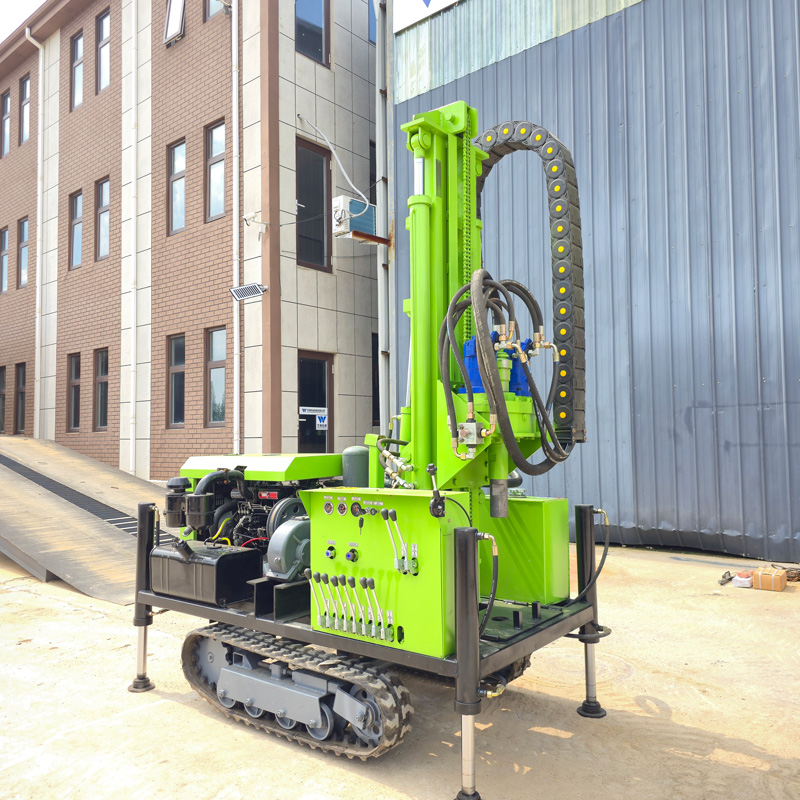

La vitesse de déplacement de l'ensemble est d'environ 2,5 km/h et la capacité de franchissement maximale de référence est de 30°. La structure sur chenilles offre une bonne adhérence sur les chemins de terre, les pistes de gravier, dans les vergers et sur les terrains généralement irréguliers. Avant tout déplacement ou montée, il faut évaluer l'état du sol, la pente et le centre de gravité ; le mât doit être en position de transport sécurisée.
La course des vérins de grande hauteur est de 1,4 m, ce qui aide la foreuse à se caler et à se mettre à niveau sur un terrain légèrement irrégulier. Sur sol meuble, il faut ajouter des plaques de calage pour éviter l'enfoncement des vérins ; avant de commencer le forage, il faut vérifier la stabilité de la machine et l'orientation du mât afin d'éviter que le tassement du sol n'affecte l'inclinaison du trou et la sécurité du forage.
Selon le projet, il est possible de configurer des tiges Φ76 ou Φ89, un marteau fond de trou, un trépan, un tubage, un compresseur d'air, des flexibles d'air, un lubrificateur d'air et des accessoires pour le forage à l'eau. Les outils doivent être adaptés à chaque formation et diamètre de trou ; pour les projets eau/air en particulier, il faut préciser à l'avance les principaux types de formation et la méthode de forage.
Avant le démarrage, vérifier le moteur, le système hydraulique, le mât, le treuil, les chenilles et les flexibles d'air haute pression ; pendant le forage, surveiller la pression d'air, l'évacuation des déblais, le retour d'eau et la température de l'équipement ; après les travaux, nettoyer rapidement les boues, les poussières et les débris, et contrôler l'usure des filets de tiges, du trépan, du marteau fond de trou et des raccords hydrauliques. En cas de transport fréquent, vérifier également les points de fixation et la sécurité du chargement.
En raison des différences de conditions géologiques, d'outils dans le trou, d'angle de forage et de méthode de travail, l'efficacité de forage, la profondeur et le résultat final du puits doivent être confirmés sur la base des conditions réelles du chantier.
| Paramètre | Valeur |
|---|---|
| Paramètres de base | |
| Modèle | WR220SE |
| Type d'équipement | Foreuse de puits d'eau hydraulique mini sur chenilles au excellent rapport qualité-prix |
| Profondeur maximale | 220 m |
| Diamètre de forage | 140–254 mm |
| Diamètre des tiges | Φ76 / Φ89 mm |
| Longueur des tiges | 1,5 / 2,0 / 3,0 m |
| Méthode de forage | Eau/air |
| Mât et système d'avance | |
| Hauteur du mât | 2,6 m |
| Longueur d'avance en une passe | 3,3 m |
| Force de levage | 13 T |
| Vitesse de remontée rapide | 30 m/min |
| Vitesse d'avance rapide | 60 m/min |
| Course des vérins de grande hauteur | 1,4 m |
| Système de rotation | |
| Couple de rotation | 3400–4700 N·m |
| Vitesse de rotation | 45–70 tr/min |
| Motorisation | |
| Marque du moteur | Yuchai |
| Puissance du moteur | 48 kW |
| Paramètres d'appariement du compresseur | |
| Pression de service | 1,7–2,5 MPa |
| Consommation d'air | 17–31 m³/min |
| Note d'appariement | Choisir le compresseur en fonction du diamètre du trou, des spécifications du marteau fond de trou, de la profondeur cible, de l'altitude et de la dureté de la roche |
| Systèmes auxiliaires | |
| Force de levage du treuil | 1,5 T |
| Châssis sur chenilles | |
| Vitesse de déplacement | 2,5 km/h |
| Capacité de franchissement maximale | 30° |
| Largeur de chargement | 2,6 m |
| Terrain adapté | Chemins de village, champs, vergers, sols graveleux et terrains généralement irréguliers |
| Dimensions et poids | |
| Dimensions hors tout | 3950 × 1750 × 2250 mm |
| Poids total | 4,7 T |
